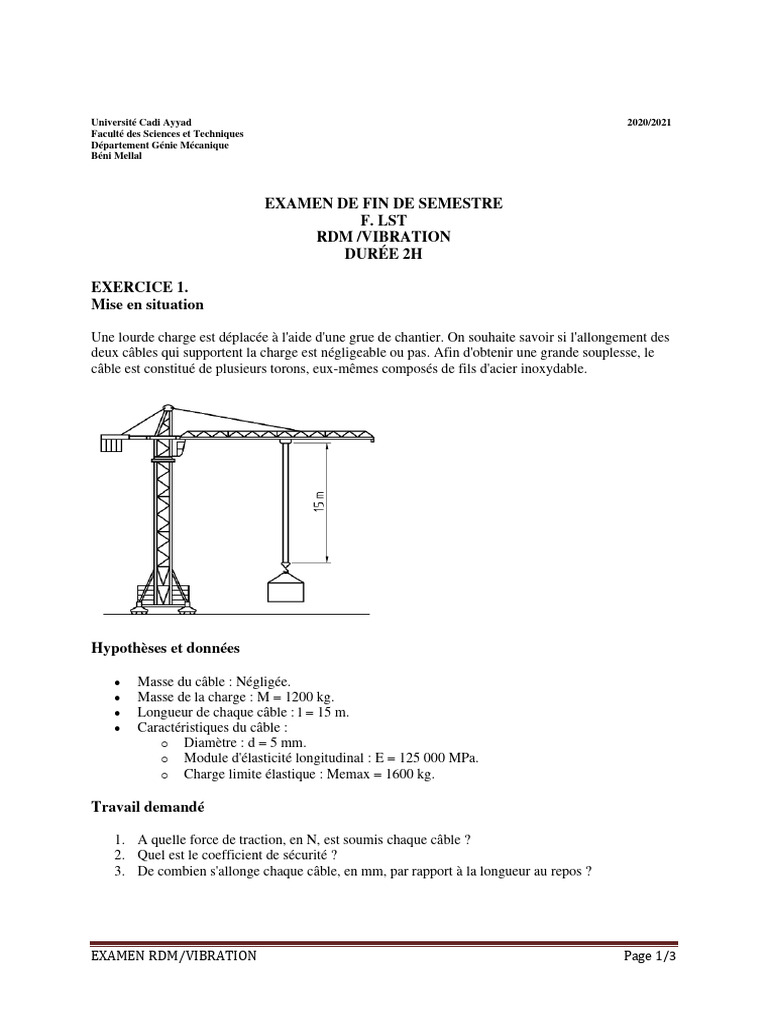

Université Cadi Ayyad 2020/2021

Faculté des Sciences et Techniques

Département Génie Mécanique
Béni Mellal

EXAMEN DE FIN DE SEMESTRE

F. LST
RDM /VIBRATION
DURÉE 2H

EXERCICE 1.
Mise en situation

Une lourde charge est déplacée à l'aide d'une grue de chantier. On souhaite savoir si l'allongement des
deux câbles qui supportent la charge est négligeable ou pas. Afin d'obtenir une grande souplesse, le
câble est constitué de plusieurs torons, eux-mêmes composés de fils d'acier inoxydable.

Hypothèses et données

• Masse du câble : Négligée.

• Masse de la charge : M = 1200 kg.
• Longueur de chaque câble : l = 15 m.
• Caractéristiques du câble :
o Diamètre : d = 5 mm.
o Module d'élasticité longitudinal : E = 125 000 MPa.
o Charge limite élastique : Memax = 1600 kg.

Travail demandé

1. A quelle force de traction, en N, est soumis chaque câble ?

2. Quel est le coefficient de sécurité ?
3. De combien s'allonge chaque câble, en mm, par rapport à la longueur au repos ?

EXAMEN RDM/VIBRATION Page 1/3

EXERCICE 2

Un arbre plein, de diamètre inconnu et de 2 m de longueur, relie un moteur à un récepteur par

l’intermédiaire de deux accouplements. La figure ci-dessous représente ce système. La puissance
transmise est de 20 kW à 1500 tr/min. On impose un angle de torsion de 0.2° entre les deux extrémités
de l’arbre et le module de glissement G = 80 kN mm.
Question : Déterminer le diamètre minimal.

EXERCICE 3.
Une potence sur colonne destinée à la manutention se compose d’une flèche (1) encastrée
(Soudée) sur un support motorisé (2). L’ensemble peut pivoter (rotation d’axe vertical y ) autour d’une
colonne fixe (3) grâce à un motoréducteur (5). Le levage est réalisé par le palan
(4), mobile entre B et D, et d’une capacité négligeable devant le point de la flèche (1).
La flèche (1) est modélisée par une poutre (fig.2) sous l’action d’une charge répartie q.
1- Déterminer les actions exercées par l’encastrement H.
2- Tracer les diagrammes des T et des Mfz le long de la poutre.
3- Déterminer l’équation de la déformée. En déduire l’expression de la flèche maximale.
4- La poutre est constituée par un tube carré d’épaisseur 12mm, sa résistance pratique est Rpe = 240
MPa. Déterminer la hauteur minimale de la poutre.

EXAMEN RDM/VIBRATION Page 2/3

EXERCICE 4 : Amortisseur de voiture
On modélise l’amortisseur d’une voiture à l’aide d’un ressort de raideur k et de longueur à vide l0, en
parallèle avec un amortisseur de coefficient de frottement  . Une masse m/4 est posée sur ce dispositif
et peut se déplacer verticalement le long de l’axe ex lié au référentiel terrestre, supposé galiléen. La
masse m/4 représente la masse du véhicule de masse m pesant sur le système d’amortisseur.

1. Lors du changement d’une roue on soulève d’une hauteur h = 25 cm la carcasse du véhicule, ce qui
correspond au moment où la roue (de masse négligeable) ne touche plus le sol : la longueur AM
(longueur du ressort) vaut alors 40 cm. Déterminer les caractéristiques du ressort.
2. Déterminer et calculer  afin que le dispositif fonctionne en régime critique (roue sur le sol à l’arrêt
et masse m/4 en mouvement vertical)
3. On enfonce la masse m/4 d’une hauteur d = 5 cm et on lâche le système à t = 0 sans vitesse initiale.
Déterminer l’évolution de l’altitude x de la masse m/4.

EXAMEN RDM/VIBRATION Page 3/3
