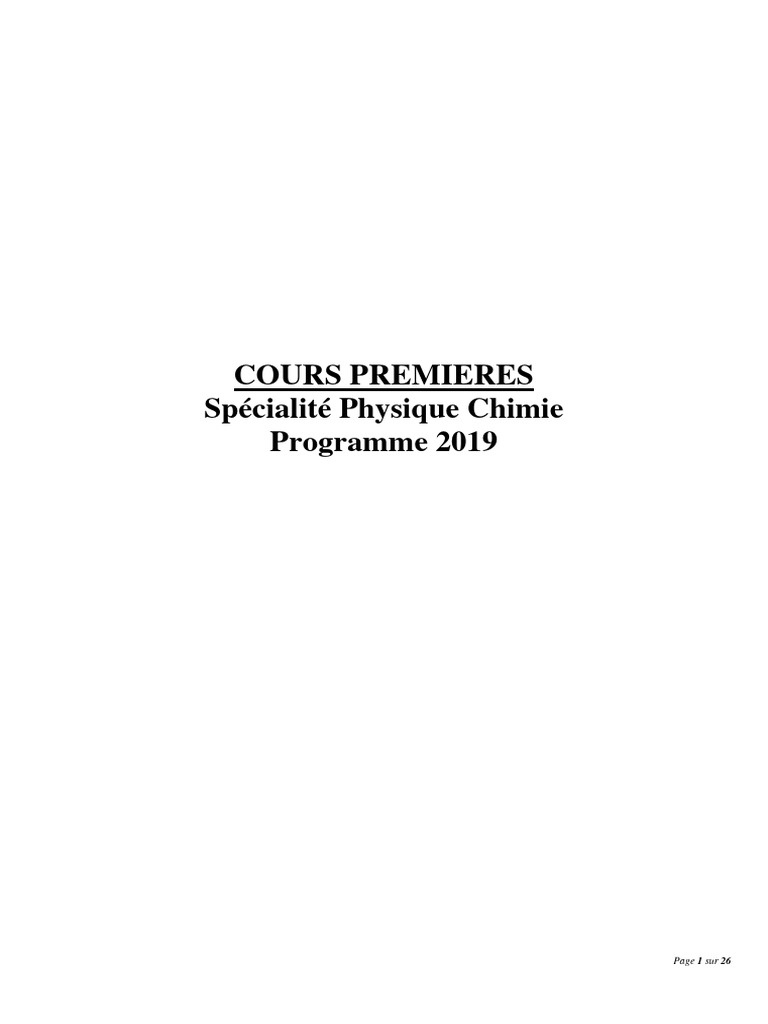

COURS PREMIERES

Spécialité Physique Chimie

Programme 2019

Page 1 sur 26
 PLAN DE L’ANNEE

PARTIE A

CONSTITUTION ET TRANSFORMATION DE LA MATIÈRE (Chimie)

Chapitre A1 : Détermination de la composition d'un système chimique

Chapitre A2 : Suivi et modélisation de l’évolution d’un système chimique

Chapitre A3 : Dosages colorimétriques

PARTIE B

MOUVEMENTS ET INTERACTIONS (Physique)

Chapitre B1 : Interactions fondamentales et introduction à la notion de champ

Chapitre B2 : Description d’un fluide au repos

Chapitre B3 : Mouvement d’un système

PARTIE C

STRUCTURES (Chimie)

Chapitre C1 : De la structure à la polarité d’une entité - Cohésion de la matière

Chapitre C2 : Solubilité et miscibilité d’espèces chimiques

PARTIE D

ÉNERGIE (Physique)

Chapitre D1 : Énergie électrique

Chapitre D2 : Énergie mécanique

Chapitre D3 : Énergie lumineuse : le photon

PARTIE E

CHIMIE ORGANIQUE (Chimie)

Chapitre E1 : Structure, nomenclature et spectre infrarouge

Chapitre E2 : Synthèse et rendement

Chapitre E3 : Énergie chimique

PARTIE F

ONDES (Physique)

Chapitre F1 : Ondes mécaniques

Chapitre F2 : Optique

Page 2 sur 26
 PARTIE B

MOUVEMENTS ET INTERACTIONS (Physique)

Page 3 sur 26
 Chapitre B1

Interactions fondamentales et introduction à la notion de champ

I. Interactions électrostatiques

1. Échelles de la matière, du noyau atomique à la galaxie

2. Les 4 interactions fondamentales
a. L’interaction gravitationnelle
b. L’interaction électromagnétique (aspect électrique seul)
c. L’interaction forte
d. L’interaction faible
3. Les charges électriques
4. Expériences d’interaction électrostatique
5. Loi de Coulomb

II. Notion de champ et force : la gravitation et l’électrostatique

1. Notion de champ
2. Champ magnétique
3. Champ électrostatique et force de Coulomb
4. Champ de gravitation et poids

CONCLUSION DU CHAPITRE B1

Charge électrique, interaction électrostatique, influence électrostatique.
Loi de Coulomb.
Force de gravitation et champ de gravitation.
Force électrostatique et champ électrostatique.
Interpréter des expériences mettant en jeu l’interaction électrostatique.
Utiliser la loi de Coulomb.
Citer les analogies entre la loi de Coulomb et la loi d’interaction
gravitationnelle.
Utiliser les expressions vectorielles :
- de la force de gravitation et du champ de gravitation ;
- de la force électrostatique et du champ électrostatique.
Caractériser localement une ligne de champ électrostatique ou de champ de
gravitation.
Illustrer l’interaction électrostatique.
Cartographier un champ électrostatique.

Page 4 sur 26
 Chapitre B1

Interactions fondamentales et introduction à la notion de champ

I. Interactions électrostatiques

1. Échelles de la matière, du noyau atomique à la galaxie

Les grandeurs, les dimensions des objets de l'Univers et les puissances décimales (Images en provenance d'un site du
CERN).
La plus petite distance que la physique puisse concevoir est la longueur de Planck soit:

1,62 .10- 35 mètre = 0, 000 000 000 000 000 000 000 000 000 000 000 0162 mètre

En deçà de cette limite théorique la physique connue n'a plus de sens.

Au-delà voici les dimensions de quelques objets classés par ordre croissant :

10-15 mètre = 1 femtomètre

= 0,000 000 000 000 001m
C'est la taille des protons et des neutrons.
Ces particules du noyau atomique sont, elles-mêmes, composées chacune de 3 quarks, qui sont des particules
élémentaires.

10-14 mètre = 0,000 000 000 000 01 mètre

Ordre de grandeur des noyaux situés au centre des atomes.
Plus de 99,9% de la masse de l'atome est concentrée dans ce minuscule espace.
10-12 mètre = 1 picomètre

10-10 mètre = 1 angström = 0,000 000 0001 m

Ordre de grandeur de la dimension des atomes.
(Les nuages électroniques, qui déterminent la probabilité de trouver les électrons dans un espace donné, sont ici
représentés par des trajectoires)
En microscopie électronique, le pouvoir de résolution est actuellement d'environ 2 angströms.
Liaison covalente H-H = 0,3 Angström
Page 5 sur 26
 10-9 mètre= 1 nanomètre (nm) = 0, 000 000 001 m
Largeur de la double hélice d’A.D.N. = 2 nm
épaisseur de la membrane cytoplasmique 7,5 nm
Grand complexe enzymatique : environ 15 nm

Surface d’une cellule

10-7 mètre = 0,000 000 1 mètre

Base d’un cil de mouche

10-6 mètre = 0,000 001 mètre = 1 micron ou micromètre

Cil entouré de cellules d’œil de mouche

10-5 mètres = 0,000 01 mètre
Entre les facettes se trouvent des cils qui donnent à la mouche des informations tactiles sur la surface de l'œil.
Ordre de grandeur de la plupart des cellules.

10-4 mètres = 0,000 1 mètre

L’œil de cette mouche (drosophile) est composé de centaines d’yeux plus petits. Chaque facette est une petite lentille
tapissée de cellules sensibles à la lumière.

Page 6 sur 26
 10-3 mètres = 0,001 mètre = 1 mm
Cet œil de mouche est composé de centaines de facettes

10-2 mètres = 1cm = 0,01 mètre

10-1mètres = 0,1 mètre

10 0 mètres = 1 mètre

101 mètres = 10 mètres

102 mètres = 100 mètres

Page 7 sur 26
 103 mètres = 1 000 mètres = 1 kilomètre
Une vue du C.E.R.N. où, après le LEP, se trouve le LHC (Large Hadron Collider)

105 mètres = 100 000 mètres

106 mètres = 1 000 000 mètres

Rayon de la Terre :
Environ : 6,4 . 106 mètres (6 400 km)
107 mètres = 10 000 000 mètres

108 mètres = 100 000 000 mètres

Page 8 sur 26
 109 mètres = 1 000 000 000 mètres
La Lune en orbite elliptique autour de la Terre.

1011 mètres = 100 000 000 000 mètres

Rayon de l'orbite terrestre environ 150 millions de km.

1013 mètres = 10 000 000 000 000 mètres

Le système solaire (taille environ 50 u.a. = 50 fois la distance Terre-Soleil).
Seule l’orbite de Pluton, la planète la plus éloignée du soleil, est hors de l'image.

1014 mètres = 100 000 000 000 000 mètres

Notre système solaire apparaît faiblement sur fond d’étoiles.

1020 mètres = 100 000 000 000 000 000 000 mètres
Notre galaxie : La Voie Lactée (100 000 a.l. de diamètre)
1 a.l. = distance parcourue en 1 an à la vitesse de la lumière (300 000 km.s-1)
Soit environ 9,5.1012 km
La Terre se situe à environ 25000 années-lumière du centre de notre galaxie.

Page 9 sur 26
 Nous nous trouvons maintenant à plus de 12 milliards d'années-lumière de la Terre
Image prise par le satellite Hubble.

Les photons qui nous parviennent, et qui ont permis de construire cette image du
Fond Thermique micro-onde de l'Univers,
ont été émis il y a plus de 13,6 milliard d'années (≈ 1017 secondes).
Seulement 300 000 ans environ après le Big-Bang.

Plus avant encore dans le temps,

l'Univers devient de plus en plus petit, dense et énergétique,
et cela jusqu'à des valeurs fabuleusement grandes de l'énergie et de la densité
et fabuleusement petites pour les dimensions
et cela jusqu'au fameux mur de Planck.

Rappel sur les préfixes des unités

Préfixes SI
Facteur Nom Symbole Facteur Nom Symbole
101 déca da 10–1 déci d
102 hecto h 10–2 centi c
103 kilo k 10–3 milli m
106 méga M 10–6 micro µ
109 giga G 10–9 nano n
1012 téra T 10–12 pico p
1015 péta P 10–15 femto f
1018 exa E 10–18 atto a
1021 zetta Z 10–21 zepto z
1024 yotta Y 10–24 yocto y

Page 10 sur 26
 2. Les 4 interactions fondamentales

Pour que la matière existe à toutes les échelles, il faut qu’il y ait la cohésion de celle-ci : cette cohésion est assurée par
trois grandes interactions fondamentales que nous allons décrire.

a. L’interaction gravitationnelle

Cette interaction est régie par la loi de Newton (17ème siècle) :

« Deux corps sphériques et homogènes A (masse mA) et B (masse mB) dont les centres de masse O1 et
O2 sont distants de r, exercent l’un sur l’autre des forces attractives : ⃗⃗⃗⃗⃗⃗⃗⃗⃗
𝑭𝑨/𝑩 et ⃗⃗⃗⃗⃗⃗⃗⃗⃗
𝑭𝑩/𝑨 de même direction (droite support =
(O1O2)), de même intensité (valeur) et de sens opposé ».

Donc, une force de gravitation est représentée par un vecteur :

- de point d’application le centre de masse de l’objet qui subit la force,
- de direction, les centres de masse des 2 corps en interaction (droite),
- de sens attractif entre les 2 corps en interaction,
- d’intensité : ‖𝐹 ‖ = 𝐹 (en Newton (N)).

Donc :
𝒎𝑨 . 𝒎𝑩
⃗⃗⃗⃗⃗⃗⃗⃗⃗
𝑭𝑨/𝑩 = − ⃗⃗⃗⃗⃗⃗⃗⃗⃗
𝑭𝑩/𝑨 = − 𝑮 ⃗⃗⃗⃗⃗⃗⃗
𝒖𝑨𝑩
𝒓𝟐

Où G est appelée la constante de gravitation : G = 6,67 . 10-11 N.kg-2.m-2.

Et ⃗⃗⃗⃗⃗⃗⃗
𝑢𝐴𝐵 un vecteur unitaire (norme 1) orienté de A vers B.

Soit : mB

⃗⃗⃗⃗⃗⃗⃗⃗
𝐹𝐴/𝐵 O2

⃗⃗⃗⃗⃗⃗⃗⃗
𝐹𝐵/𝐴 Corps B
Corps A
𝑢𝐴𝐵
⃗⃗⃗⃗⃗⃗
O1
mA
Application numérique :

Quelle est la valeur de la force de gravitation qui s’exerce entre la terre et la lune ?
On donne : MT = 5,97 . 1024 kg ; ML = 7,53 . 1022 kg et r = 3,84 . 108 m.

La cohésion de la matière à l’échelle astronomique (cohésion des astres et des systèmes planétaires), est assurée grâce au
caractère toujours attractif de l’interaction gravitationnelle.

b. L’interaction électromagnétique (aspect électrique seulement)

C’est l’interaction entre particules chargées comme, par exemple, les protons du noyau et les électrons de l’atome.

• Les phénomènes d’électrisation

Que se passe-t-il lorsque l’on frotte une tige en verre ou en ébonite avec un tissu ?

Page 11 sur 26
Si on frotte une tige de verre avec un morceau de laine, on arrache des électrons de la tige qui passent sur la laine.

Le verre qui était neutre avant l’expérience possède moins de charges négatives, il est donc chargé positivement. Avec
l’ébonite c’est l‘inverse, le bâton sera chargé négativement.

Si un objet porte une charge négative, il possède un excès d’électrons. Si un objet porte une charge positive, il possède
un défaut d’électrons.

Deux charges de même signe se repoussent alors que deux charges de signes contraires s’attirent.

• Conséquence : phénomène de polarisation

Manipulation : une règle frottée attire un morceau de papier.

La règle frottée va se charger négativement.

Bien qu’ils soient électriquement neutres, les morceaux de papier sont attirés par la règle.

Il se passe un phénomène de polarisation : au sein des molécules de papier, il y a déplacement de charges.

Les charges négatives sont repoussées, les positives attirées. Vu que les charges positives sont plus proches de la règle
que les charges négatives, l’attraction est plus forte que la répulsion.

• Charge électrique d’un objet

Nous avons vu que la charge électrique d’un objet (initialement neutre) dépend d’un excès ou un défaut d’électrons.
La valeur absolue de la charge de cet objet est alors nécessairement un multiple de la charge élémentaire e.

• Loi de Coulomb

Cette loi est celle qui régit tous les phénomènes électrostatiques.

La loi de Coulomb est l’analogue de la loi de la gravitation.

« Deux objets quasi-ponctuels A (portant la charge électrique qA) et B (de charge qB) distants de r, exercent l’un sur
l’autre des forces : ⃗⃗⃗⃗⃗⃗⃗⃗⃗
𝑭𝑨/𝑩 et ⃗⃗⃗⃗⃗⃗⃗⃗⃗
𝑭𝑩/𝑨 de même direction (droite support = (O1O2)), de même intensité (valeur) et de sens
dépendant des signes des charges ».

Si qA et qB sont de même signe, les forces sont répulsives, si qA et qB sont de signes contraires, les forces sont attractives.

Donc, une force électrostatique est représentée par un vecteur :

- de point d’application le centre de l’objet qui subit la force,

- de direction, les centres des 2 corps en interaction (droite),
- de sens attractif ou répulsif entre les 2 corps en interaction,
- d’intensité : ‖𝐹 ‖ = 𝐹 (en Newton (N)).

Donc :
𝒒𝑨 . 𝒒𝑩
⃗⃗⃗⃗⃗⃗⃗⃗⃗
𝑭𝑨/𝑩 = − ⃗⃗⃗⃗⃗⃗⃗⃗⃗
𝑭𝑩/𝑨 = 𝒌 ⃗⃗⃗⃗⃗⃗⃗
𝒖𝑨𝑩
𝒓𝟐

Où k est une constante : k = 9,0 . 109 N.m2.C-2 dans le vide.

Et ⃗⃗⃗⃗⃗⃗⃗
𝑢𝐴𝐵 un vecteur unitaire (norme 1) orienté de A vers B.

Page 12 sur 26
Soit :

Avec qA et qB de signes contraires qB

⃗⃗⃗⃗⃗⃗⃗⃗
𝐹𝐴/𝐵 O2
Corps B
⃗⃗⃗⃗⃗⃗⃗⃗
𝐹𝐵/𝐴
Corps A
𝑢𝐴𝐵
⃗⃗⃗⃗⃗⃗
O1
qA

Avec qA et qB de mêmes signes

qB ⃗⃗⃗⃗⃗⃗⃗⃗
𝐹𝐴/𝐵
O2
Corps B

Corps A
𝑢𝐴𝐵
⃗⃗⃗⃗⃗⃗

O1 qA
⃗⃗⃗⃗⃗⃗⃗⃗
𝐹𝐵/𝐴

Application numérique :

Comparons la valeur de la force de gravitation et de la force de Coulomb dans le cas d’un atome d’hydrogène.
Données : r = 5,3 . 10-11 m.

Dans le domaine microscopique, la force électrique est largement prédominante.

• Mécanisme de la conduction de l’électricité

Conducteurs et isolants : différences

Dans un conducteur (métallique), des électrons peu liés au noyau (électrons de conduction) peuvent être animés d’un
mouvement d’ensemble.

Dans un isolant, cela ne peut pas être le cas puisque les électrons sont plus fortement liés au noyau des atomes.

Remarque :
Ce sont ces électrons de conduction qui permettent le passage d’un courant électrique dans un conducteur lorsque celui-
ci est soumis à une tension.

La vitesse d’ensemble des électrons dans un conducteur est de l’ordre de quelques centimètres par seconde.

Le courant peut-il passer dans un liquide ?

Certaines solutions sont capables de conduire le courant électrique, on les appelle des électrolytes.

Ce sont alors les ions, présents dans la solution, qui sont porteurs de charge : les cations se dirigent vers la cathode (reliée
à la borne négative du générateur) ; les anions se dirigent vers l’anode (reliée à la borne positive du générateur).

Page 13 sur 26
• La cohésion de la matière

À l’échelle atomique et humaine l’interaction électromagnétique est à la base de :

- La liaison entre les électrons d’un atome et le noyau.

- La cohésion entre les anions et les cations d’un solide ionique (exemple du sel).
- La liaison chimique entre les atomes d’une même molécule.
- L’attraction entre les molécules d’un solide (explique, par exemple, la tension d’un fil, d’un ressort).

La matière vivante est cohérente aussi grâce à cette interaction.

Un grand nombre de réactions chimiques est lié à cette interaction.
Mais pour comprendre entièrement ces phénomènes de cohésion, il faut faire appel au domaine de la mécanique
quantique.

c. L’interaction forte

• Existence

Considérons deux protons d’un noyau atomique, il s’exerce entre eux :

- Une interaction gravitationnelle, négligeable au niveau microscopique.

- Une force électrique répulsive d’un ordre de grandeur de 2 . 102 N (r ≈ 10-15 m)

Si on compare cette force, à la force qui lie un électron et un proton dans l’atome d’hydrogène, on remarque que cette
force répulsive est dix milliards de fois plus intense.

En toute logique, le noyau d’un atome devrait donc exploser. D’où l’interaction forte !

• Ces caractéristiques

C’est une force attractive d’une valeur mille fois plus grande que la force répulsive ci-dessus.

Elle s’exerce indifféremment entre nucléons mais pas entre électron et nucléon.

Sa portée n’excède pas la taille du noyau.

• La cohésion de la matière

À l’échelle nucléaire, c’est l’interaction forte qui intervient.

d. L’interaction faible

Cette interaction agit à l’intérieur même des nucléons et a donc une portée encore plus courte que l’interaction forte, de
l’ordre de 10-17 m (contre 10-15 m pour l’interaction forte). Son intensité est beaucoup plus faible, elle s’applique à toutes
les particules mais n’existe que dans les noyaux.

Elle est responsable de la cohésion des nucléons.

Une des manifestations de cette interaction est la radioactivité - qui est l’émission d’un électron lors de la transformation
d’un neutron en proton au sein d’un noyau atomique (par exemple le carbone 14).

Page 14 sur 26
 3. Charge électrique

Les particules élémentaires

En résumé, il faut savoir qu’un atome est constitué

- D’un noyau formé de nucléons (protons et neutrons) eux-mêmes formés de 3 quarks.
- D’un nuage d’électrons qui tournent autour du noyau.
- La cohésion de l’ensemble étant assurée par des « interactions » appelées « bosons vecteurs » qui
« représentent » dans le modèle dit standard les forces liant ces particules.

Les symboles conventionnels sont :

- Z pour le nombre de protons, appelé numéro atomique (il définit l’élément chimique).
- A pour le nombre de nucléons ou nombre de masse.
- N pour le nombre de neutrons avec N = A – Z.

Le symbole d’une particule est donc : 𝑨𝒁𝑿𝒏±

Où X est le symbole de la particule ou de l’élément et n la charge de la particule (ions par exemple).

La charge électrique élémentaire

Les protons et les électrons sont des particules dites « chargées ». Elles portent la même charge en valeur absolue, c’est
la charge élémentaire notée e et exprimée en Coulomb (C) (unité du SI des charges électriques).

La valeur de e : e ≈ 1,602 189 . 10-19 C.

Le proton est chargé positivement donc sa charge qp = + e, et l’électron est chargé négativement : qe = - e.

Nom Masse (en kg) Charge (en C)

Proton mp = 1,67 265 . 10-27 kg + e = + 1,602189 . 10-19 C
Neutron mn = 1,67 496 . 10-27 kg 0 (le neutron est neutre !)
Électron me = 9,1 . 10-31 kg - e = - 1,602189 . 10-19 C

Un atome, par définition est neutre, donc il possède autant de protons dans son noyau que d’électrons (Z protons donc Z
électrons pour un atome).

Page 15 sur 26
Conducteurs et isolants

• Dans un conducteur (comme les métaux par exemple), les charges électriques (les électrons en général) sont
libres de se déplacer.
En fait la structure métallique est constituée d’un réseau cristallin formé par les noyaux des atomes, l’ensemble
baignant dans un « nuage » électronique provenant des électrons en surplus mis en commun par l’ensemble du
cristal métallique.
Cette structure est souvent qualifiée de « liaison métallique ».
Ces électrons sont alors libres de se déplacer dans le cristal métallique, d’où sa propriété conductrice.

Pour déplacer les électrons libres d’un conducteur, il faut appliquer à celui-ci une « différence de potentielle » (=
tension électrique) à l’aide d’un générateur.
Les électrons sont alors attirés par une borne (+) et repoussés par l’autre (-). Ils prennent alors un mouvement
d’ensemble permettant de définir l’intensité électrique : c’est la charge électrique traversant une section de
conducteur par unité de temps, soit :

𝑸 |𝑵. (−𝒆)|
𝒊= =
𝒕 𝒕

où N est le nombre d’électrons (de charge –e) traversant la section de conducteur pendant la durée t.
Q est en Coulomb (C), t est en seconde (s) et i est alors en Ampère (A).

• Dans un isolant, les charges électriques sont fixes. Elles ne peuvent pas se déplacer et ne peuvent donc pas
induire un courant électrique.
En général, dans ces matériaux (comme les plastiques ou le verre par exemple), les liaisons entre atomes sont
covalentes ou ioniques (attraction électrostatique). Les électrons sont tous employés dans ces liaisons et ne sont
donc pas libres.

4. Expériences d’interaction électrostatique

Certains matériaux peuvent être électrisés (donc chargés électriquement) :

- par frottements : le verre, le plastique ou le bois par exemple, frottés avec un tissu (laine ou fourrure).
Le frottement arrache donc des électrons ou en rajoute, chargeant le matériau positivement (verre) ou
négativement (ébonite).

Page 16 sur 26
 - par influence : en approchant un matériau chargé (sans contact), d’un autre matériau initialement neutre,
celui-ci peut se polariser (certaines charges du matériau sont attirées et d’autres repoussées).

- par contact : un matériau chargé en contact avec un autre matériau initialement neutre, peut lui transférer ses
charges et donc le charger à son tour.

Lorsque nous frottons un bâton d'ébonite,
celui-ci se charge en électricité négative
puisqu'il gagne des électrons. Il est
capable d'attirer une balle de sureau.
Remarque : un corps ayant un excès en
électrons va essayer de se débarrasser de
ces électrons en trop.
L’électroscope :
Lors du contact, une partie des électrons
qui étaient en trop sur le bâton passent
sur la balle qui se charge négativement.
A ce stade, on observe maintenant une
répulsion entre les deux corps. Cette
répulsion est d'autant plus importante
que la distance entre les deux objets est
petite.
Tout en ayant notre balle chargée
négativement, approchons un bâton de
verre qui lui sera chargé positivement.
Contrairement au cas précédent, la balle
est attirée par ce corps positif.

Manipulation n°4 : Réalisation et interprétation d’expériences d’électrisation

5. Loi de Coulomb (rappel du paragraphe 2.b.)

Loi de Coulomb
Cette loi est celle qui régit tous les phénomènes électrostatiques.

La loi de Coulomb.

« Deux objets quasi-ponctuels A (portant la charge électrique qA) et B (de charge qB) distants de r, exercent l’un sur
l’autre des forces : ⃗⃗⃗⃗⃗⃗⃗⃗⃗
𝑭𝑨/𝑩 et ⃗⃗⃗⃗⃗⃗⃗⃗⃗
𝑭𝑩/𝑨 de même direction (droite support = (O1O2)), de même intensité (valeur) et de sens
dépendant des signes des charges ».

Si qA et qB sont de mêmes signes, les forces sont répulsives, si qA et qB sont de signes contraires, les forces sont
attractives.
Donc, une force électrostatique est représentée par un vecteur :

- de point d’application le centre de l’objet qui subit la force,

- de direction, les centres des 2 corps en interaction (droite),
- de sens attractif ou répulsif entre les 2 corps en interaction,
- d’intensité : ‖𝐹 ‖ = 𝐹 (en Newton (N)).
Page 17 sur 26
Donc :
𝒒𝑨 . 𝒒𝑩
⃗⃗⃗⃗⃗⃗⃗⃗⃗
𝑭𝑨/𝑩 = − ⃗⃗⃗⃗⃗⃗⃗⃗⃗
𝑭𝑩/𝑨 = 𝒌 ⃗⃗⃗⃗⃗⃗⃗
𝒖𝑨𝑩
𝒓𝟐

Où k est une constante : k = 9,0 . 109 N.m2.C-2 dans le vide.

Et ⃗⃗⃗⃗⃗⃗⃗
𝑢𝐴𝐵 un vecteur unitaire (norme 1) orienté de A vers B.

Soit :

Avec qA et qB de signes contraires qB

⃗⃗⃗⃗⃗⃗⃗⃗
𝐹𝐴/𝐵 O2
Corps B
⃗⃗⃗⃗⃗⃗⃗⃗
𝐹𝐵/𝐴
Corps A
𝑢𝐴𝐵
⃗⃗⃗⃗⃗⃗
O1
qA
Avec qA et qB de mêmes signes
qB ⃗⃗⃗⃗⃗⃗⃗⃗
𝐹𝐴/𝐵
O2
Corps B

Corps A
𝑢𝐴𝐵
⃗⃗⃗⃗⃗⃗

O1 qA
⃗⃗⃗⃗⃗⃗⃗⃗
𝐹𝐵/𝐴

II. Notion de champ et force : la gravitation et l’électrostatique

1. Notion de champ

Définition

Un champ est l’ensemble des valeurs ou des vecteurs d’une grandeur physique dans une région de l’espace.

En termes mathématiques, cette grandeur est donc une fonction dépendant des coordonnées d’espace.

Autrement dit, un champ associe à chaque point de l’espace une valeur numérique (champ scalaire) ou un vecteur
(champ vectoriel) représentant une grandeur physique.

Champ scalaire

Un champ est appelé champ scalaire lorsque la grandeur physique mesurable, qui lui est associée en tout point de
l’espace, est caractérisée par une valeur numérique (un scalaire).

Le lieu des points de l’espace où un champ scalaire prend la même valeur est une information utile appelée ligne d’égales
valeurs (le préfixe « iso- » apparaît alors devant le nom de la grandeur).

Page 18 sur 26
Exemples de champs scalaires :

À tous points de l’atmosphère terrestre, il est possible d’associer une valeur numérique représentant :

• La température en ce point : c’est le champ des températures. La ligne (ou la surface) reliant tous les points ayant
la même température est appelée isotherme.

• La pression atmosphérique (en millibars ou hectopascals) : c’est le champ des pressions. Les courbes reliant les
points à la même pression sont appelées isobares.

Champ vectoriel

Un champ est appelé champ vectoriel lorsque la grandeur physique mesurable, qui lui est associée en tout point de
l’espace, est caractérisée par un vecteur (donc une grandeur possédant une direction, un sens et une intensité).

L’analyse d’un champ vectoriel est plus complexe que celle d’un champ scalaire car la connaissance complète d’un
vecteur englobe sa direction, son sens et sa valeur.

Le vecteur représentant le champ vectoriel en un point A est tangent à une courbe appelée ligne de champ. Cette ligne
est orientée dans le même sens que le vecteur champ.

Exemples de champs vectoriels :

• Le champ indiquant la direction, le sens et l’intensité du vent est un champ vectoriel.

Page 19 sur 26
 • Le champ des vitesses d’un fluide autour d’un obstacle

Liquide autour d’un obstacle

Écoulement de l’air autour d’une aile d’avion

2. Champ magnétique

Aimant et boussole

Un aimant est un corps qui possède la propriété d’attirer le fer. Il crée autour de lui un champ vectoriel appelé champ
magnétique.

À l’approche d’un aimant, le fer s’aimante et devient lui-même un aimant.

Un aimant possède un pôle nord et un pôle sud.

Une boussole est constituée d’une aiguille aimantée libre de se déplacer. Elle s’oriente en suivant les lignes du champ
magnétique terrestre ou celles d’un aimant.

Boucle de courant

Une autre façon de créer un champ magnétique (donc de créer un aimant) consiste à faire passer un courant électrique à
travers une boucle formé d’un conducteur.

Ce dispositif, appelé électroaimant, est constitué d’une (ou plusieurs) spire de fil conducteur (un bobinage). Lorsque la
spire (ou la bobine) est parcourue par un courant, il apparaît, de part et d’autre de celle-ci, le pôle nord et le pôle sud d’un
aimant (voir figure).
Pôle sud

Électroaimants
Aiguille aimantée attirée par une spire
parcourue par un courant. Pôle nord

Page 20 sur 26
Propriétés du champ magnétique

Le champ magnétique est un champ vectoriel représenté par un vecteur noté 𝐵 ⃗ tangent aux lignes de champ. Les lignes
⃗ , elles sortent par le pôle nord de l’aimant et entrent par le pôle sud.
de champs sont orientées par 𝐵

Les lignes de champ peuvent être matérialisées en saupoudrant de la limaille de fer au-dessus d’un aimant placé sous une
feuille transparente. La limaille s’oriente alors en suivant ces lignes (voir figures).

Le champ magnétique terrestre

Le noyau de la Terre est composé majoritairement de fer en fusion. La chaleur et la rotation de la Terre créent des
mouvements de convection assimilables à d’énormes boucles de courant. Cet immense « électroaimant » engendre un
champ magnétique puissant pouvant s’étendre à plusieurs milliers de kilomètre autour de la Terre. Ce champ magnétique
nous protège en détournant les vents solaires qui provoquent les aurores boréales.

L’aiguille aimantée d’une boussole s’oriente suivant les lignes de champ magnétique terrestre donc suivant la composante
horizontale du champ magnétique terrestre ⃗⃗⃗⃗⃗⃗⃗⃗⃗⃗⃗⃗
𝐵𝑇𝑒𝑟𝑟𝑒 .

3. Champ électrostatique et force de Coulomb

Mise en évidence

En plaçant deux plaques métalliques en face l’une de l’autre et en reliant celles-ci à un générateur continu, des électrons
sont alors enlevés à l’une des plaques (celle reliée à la borne + du générateur) et repoussés sur l’autre plaque. L’une des
plaques se charge donc positivement (par défaut d’électrons) d’une charge + Q, et l’autre négativement (excès
d’électrons) avec une charge exactement opposée – Q. Ce dispositif est appelé condensateur.

On dit que la plaque positive est portée à un potentiel électrique VP (en volts) dépendant de la charge + Q et la plaque
négative à un potentiel VN.

Page 21 sur 26
La différence de potentiel entre les deux plaques lorsque le système est stable (condensateur chargé) est égale à la tension
appliquée par le générateur UPN = VP – VN (voir figure 1).
Plaque chargée + Q Plaque chargée − Q
portée au potentiel VP portée au potentiel VN

Figure 1

e− e−
UPN = VP − VN

I + −
G

⃗.
Il se crée alors, entre les plaques, un champ vectoriel électrostatique noté 𝑬

Ce champ se déduit de la force de Coulomb qui s’appliquerait sur une particule chargée q (telle qu’un électron par
exemple) placer dans le champ 𝐸⃗ et dont l’expression est 𝑭
⃗ =𝒒𝑬 ⃗ (voir figure 2) d’où :

⃗
𝑭
⃗ =
𝑬
𝒒

U Lignes de champ

+Q −Q
+ −
⃗𝑭
+ q − Figure 2
+ −
⃗⃗
𝑬
−
+
+ −
+
−

L’intensité du champ électrostatique est uniforme pour un condensateur. Elle est proportionnelle à la tension U (en volts
V) entre les plaques et inversement proportionnel à la distance d (en mètres m) entre celles-ci, soit :

𝑼
𝑬=
𝒅

Par conséquent l’intensité du champ électrique peut s’exprimer en Newton par coulomb (N.C-1) ou en volts par mètre
(V.m-1).

Le vecteur champ électrique observé dans un condensateur est perpendiculaire aux plaques conductrices (appelées
armatures) et orienté de l’armature chargée + vers l’armature chargée −.

Page 22 sur 26
Caractéristiques

De façon générale, si une particule chargée qA est placée en un point A, elle crée dans l’espace un champ électrostatique
⃗⃗⃗⃗
𝐸𝐴 .

Ce champ se déduit de la force électrique de Coulomb ⃗⃗⃗⃗⃗⃗⃗⃗

𝐹𝐴/𝐵 qui s’exercerait sur une particule chargée qB placer en un
point B à la distance r = AB de la particule A.

On a donc par définition :

⃗⃗⃗⃗⃗⃗⃗⃗⃗
𝑭𝑨/𝑩
⃗⃗⃗⃗⃗
𝑬𝑨 =
𝒒𝑩

Les caractéristiques du champ se déduisent donc de celle de la force de Coulomb.

La force électrique de Coulomb (loi de Coulomb vu précédemment)

La force électrostatique de Coulomb est représentée par un vecteur :

- de point d’application le centre de l’objet qui subit la force,

- de direction, les centres des 2 corps en interaction (droite),
- de sens attractif ou répulsif entre les 2 corps en interaction,
- d’intensité : ‖𝐹 ‖ = 𝐹 (en Newton (N)).

Donc :
𝒒𝑨 . 𝒒𝑩
⃗⃗⃗⃗⃗⃗⃗⃗⃗
𝑭𝑨/𝑩 = − ⃗⃗⃗⃗⃗⃗⃗⃗⃗
𝑭𝑩/𝑨 = 𝒌 ⃗⃗⃗⃗⃗⃗⃗
𝒖𝑨𝑩
𝒓𝟐

Où k est une constante : k = 9,0 . 109 N.m2.C-2 dans le vide.

Et ⃗⃗⃗⃗⃗⃗⃗
𝑢𝐴𝐵 un vecteur unitaire (norme 1) orienté de A vers B.
Soit :
Avec qA et qB de signes contraires
qB

⃗⃗⃗⃗⃗⃗⃗⃗ O2
𝐹𝐴/𝐵
Corps B
⃗⃗⃗⃗⃗⃗⃗⃗
𝐹𝐵/𝐴
Corps A
𝑢𝐴𝐵
⃗⃗⃗⃗⃗⃗
Avec qA et qB de mêmes signes
O1
qA qB ⃗⃗⃗⃗⃗⃗⃗⃗
𝐹𝐴/𝐵
O2
Corps B

Corps A
𝑢𝐴𝐵
⃗⃗⃗⃗⃗⃗

O1 qA
⃗⃗⃗⃗⃗⃗⃗⃗
𝐹𝐵/𝐴

Page 23 sur 26
On déduit alors :

𝒒𝑨 . 𝒒𝑩 𝒒𝑨
⃗⃗⃗⃗⃗⃗⃗⃗⃗
𝑭𝑨/𝑩 = 𝒌 ⃗⃗⃗⃗⃗⃗⃗ 𝒖𝑨𝑩 ] = 𝒒𝑩 . ⃗⃗⃗⃗⃗
𝒖𝑨𝑩 = 𝒒𝑩 . [𝒌 𝟐 ⃗⃗⃗⃗⃗⃗⃗ 𝑬𝑨
𝒓 𝟐 𝒓

Donc le champ ⃗⃗⃗⃗⃗

𝑬𝑨 crée par la particule de charge qA placée en A, a pour expression :

⃗⃗⃗⃗⃗⃗⃗⃗⃗
𝑭𝑨/𝑩 𝒒𝑨
⃗⃗⃗⃗⃗
𝑬𝑨 = = 𝒌 𝟐 ⃗⃗⃗⃗⃗⃗⃗
𝒖𝑨𝑩
𝒒𝑩 𝒓

⃗⃗⃗⃗𝐴 tangent à ces lignes) sont des droites partant de A (direction de ⃗⃗⃗⃗
On en déduit que les lignes de champ (𝐸 𝐸𝐴 ).

Le sens de ⃗⃗⃗⃗
𝐸𝐴 va de A vers B si qA est positif et de B vers A si qA est négatif.

L’intensité du champ ⃗⃗⃗⃗

𝐸𝐴 (donc sa valeur numérique ou la longueur du vecteur) décroit avec le carré de la distance r.
Donc si la distance double, l’intensité du champ est divisée par 4 !

Il est donc possible de « cartographier » le champ électrostatique crée par une particule de charge qA placée en A de la
manière suivante :

Équipotentielles
(L’intensité du champ est constante)

Lignes de champ

qA < 0 qA > 0

Travaux Pratiques : « Cartographier » un champ magnétique et un champ électrostatique

4. Champ de gravitation et poids

Définition

Comme pour le champ électrostatique, le champ de gravitation est un champ vectoriel produit en tout point de l’espace
par la présence d’une masse.

Lorsqu’une masse mA est placée en un point A de l’espace, elle crée un champ de gravitation. Si une masse mB est placée
en un point B dans ce champ, elle subit une force d’interaction gravitationnelle.

Page 24 sur 26
Cette interaction est régie par la loi de Newton (vu précédemment) :

« Deux corps sphériques et homogènes A (masse mA) et B (masse mB) dont les centres de masse O1 et
O2 sont distants de r, exercent l’un sur l’autre des forces attractives : ⃗⃗⃗⃗⃗⃗⃗⃗⃗
𝑭𝑨/𝑩 et ⃗⃗⃗⃗⃗⃗⃗⃗⃗
𝑭𝑩/𝑨 de même direction (droite support =
(O1O2)), de même intensité (valeur) et de sens opposé ».

Donc, une force de gravitation est représentée par un vecteur :

- de point d’application le centre de masse de l’objet qui subit la force,
- de direction, les centres de masse des 2 corps en interaction (droite),
- de sens attractif entre les 2 corps en interaction,
- d’intensité : ‖𝐹 ‖ = 𝐹 (en Newton (N)).

Donc :
𝒎𝑨 . 𝒎𝑩
⃗⃗⃗⃗⃗⃗⃗⃗⃗
𝑭𝑨/𝑩 = − ⃗⃗⃗⃗⃗⃗⃗⃗⃗
𝑭𝑩/𝑨 = − 𝑮 ⃗⃗⃗⃗⃗⃗⃗
𝒖𝑨𝑩
𝒓𝟐

Où G est appelée la constante de gravitation : G = 6,67 . 10-11 N.kg-2.m-2.

Et ⃗⃗⃗⃗⃗⃗⃗
𝑢𝐴𝐵 un vecteur unitaire (norme 1) orienté de A vers B.

Soit : mB

⃗⃗⃗⃗⃗⃗⃗⃗
𝐹𝐴/𝐵 O2

⃗⃗⃗⃗⃗⃗⃗⃗
𝐹𝐵/𝐴 Corps B
Corps A
𝑢𝐴𝐵
⃗⃗⃗⃗⃗⃗
O1
mA

Par un raisonnement analogue à celui des champs électriques, on exprime le champ de gravitation ⃗⃗⃗⃗⃗
𝒈𝑨 crée par la masse
mA à la distance r :

𝒎𝑨 . 𝒎𝑩 𝒎𝑨
⃗⃗⃗⃗⃗⃗⃗⃗⃗
𝑭𝑨/𝑩 = − 𝑮 ⃗⃗⃗⃗⃗⃗⃗
𝒖𝑨𝑩 = 𝒎𝑩 . [− 𝑮 𝟐 ⃗⃗⃗⃗⃗⃗⃗
𝒖𝑨𝑩 ] = 𝒎𝑩 . ⃗⃗⃗⃗⃗
𝒈𝑨
𝒓 𝟐 𝒓

Soit :

⃗⃗⃗⃗⃗⃗⃗⃗⃗
𝑭𝑨/𝑩 𝒎𝑨
⃗⃗⃗⃗⃗
𝒈𝑨 = = − 𝑮 𝟐 ⃗⃗⃗⃗⃗⃗⃗
𝒖𝑨𝑩
𝒎𝑩 𝒓

Donc le champ de gravitation est toujours centripète (c'est-à-dire orienté vers la masse créant le champ donc attractif).
Les lignes de champ sont des droites dirigées vers A (position de la masse mA). L’intensité varie ici aussi en fonction de
l’inverse du carré de la distance r.

L’unité du champ de gravitation est le Newton par kilogramme (N.kg-1) ou encore le mètre par seconde carré (m.s-2).

La « cartographie » du champ de gravitation est la même que celle du champ électrique dans le cas d’une charge
ponctuelle négative.

Page 25 sur 26
Relation entre le poids et le champ gravitationnel
Dans le cas de Terre, la masse mA est celle de la Terre et la force d’interaction gravitationnelle appliquée à un objet de
masse m dépend de l’altitude à laquelle se trouve cette masse.
MT

Terre RT : Rayon de la Terre (6371 km)

m MT : Masse de la Terre (5,9736 . 1024 kg)
m : masse de l’objet
h : altitude à partir du sol terrestre
RT h

La force d’interaction gravitationnelle avec laquelle la masse m est attirée par la Terre, ⃗⃗⃗⃗⃗⃗⃗⃗⃗
𝐹𝑇/𝑚 = 𝑚 . ⃗⃗⃗⃗⃗⃗⃗⃗⃗⃗⃗⃗
𝑔𝑇𝑒𝑟𝑟𝑒 peut être
⃗
identifiée au poids de cette masse située à l’altitude h : 𝑃 = 𝑚. 𝑔.
Soit :
⃗𝑷
⃗ ≈ ⃗⃗⃗⃗⃗⃗⃗⃗⃗⃗
𝑭𝑻/𝒎

Donc le champ de gravitation peut être identifié à l’accélération de la pesanteur apparaissant dans l’expression du
poids :
⃗⃗⃗⃗⃗⃗⃗⃗⃗⃗⃗⃗⃗
𝒈𝑻𝒆𝒓𝒓𝒆 ≈ 𝒈 ⃗⃗

Expression du champ gravitationnel terrestre

Par définition le champ gravitationnel terrestre dépend de l’altitude à laquelle se trouve la masse m.
On a donc :
𝑴𝑻 𝑴𝑻
⃗⃗ ≈ ⃗⃗⃗⃗⃗⃗⃗⃗⃗⃗⃗⃗⃗
𝒈 𝒈𝑻𝒆𝒓𝒓𝒆 = − 𝑮 𝟐 𝒖 ⃗ =−𝑮 ⃗⃗
𝒖
𝒓 (𝑹𝑻 + 𝒉)𝟐

⃗ est un vecteur unitaire vertical vers le haut, donc 𝑔 est vertical, vers le bas et dont l’intensité varie avec
Où le vecteur 𝑢
l’altitude.
MT
𝑔
𝑔
Terre
𝑃⃗ 𝑔 m

RT h

𝑔
Application numérique : Exercice

Calculer la valeur du champ de gravitation terrestre au sol. Commenter.

Ce champ est-il le même partout sur la surface de la Terre ? Justifier.
Il a été précisé que le champ de pesanteur 𝑔 apparaissant dans l’expression du poids était « à peu près » égal au champ
𝑔𝑇𝑒𝑟𝑟𝑒 . Pourquoi n’y a-t-il pas égalité parfaite ?
de gravitation terrestre ⃗⃗⃗⃗⃗⃗⃗⃗⃗⃗⃗⃗

CONCLUSION DU CHAPITRE B1

La présence dans l’espace de la matière ou d’un état de la matière (une masse, une charge, une pression ou une
température par exemple) provoque une modification de cet espace que l’on peut modéliser par un champ scalaire ou
vectoriel. Chaque champ a ses caractéristiques propres qui permettent d’expliquer les interactions pouvant exister dans
notre univers. La notion de champ est à la base de la compréhension de la physique moderne.
La matière, telle que nous la connaissons, est constituée de particules élémentaires qui doivent coexister de façon stable
dans notre univers. Cette stabilité, que l’on appelle cohésion de la matière, est issue de 4 interactions fondamentales
agissant chacune à leur échelle.
La connaissance et l’analyse de ces interactions permettent d’expliquer un grand nombre de phénomènes physiques que
nous allons détailler dans les prochains chapitres.

Page 26 sur 26
