ENSIT

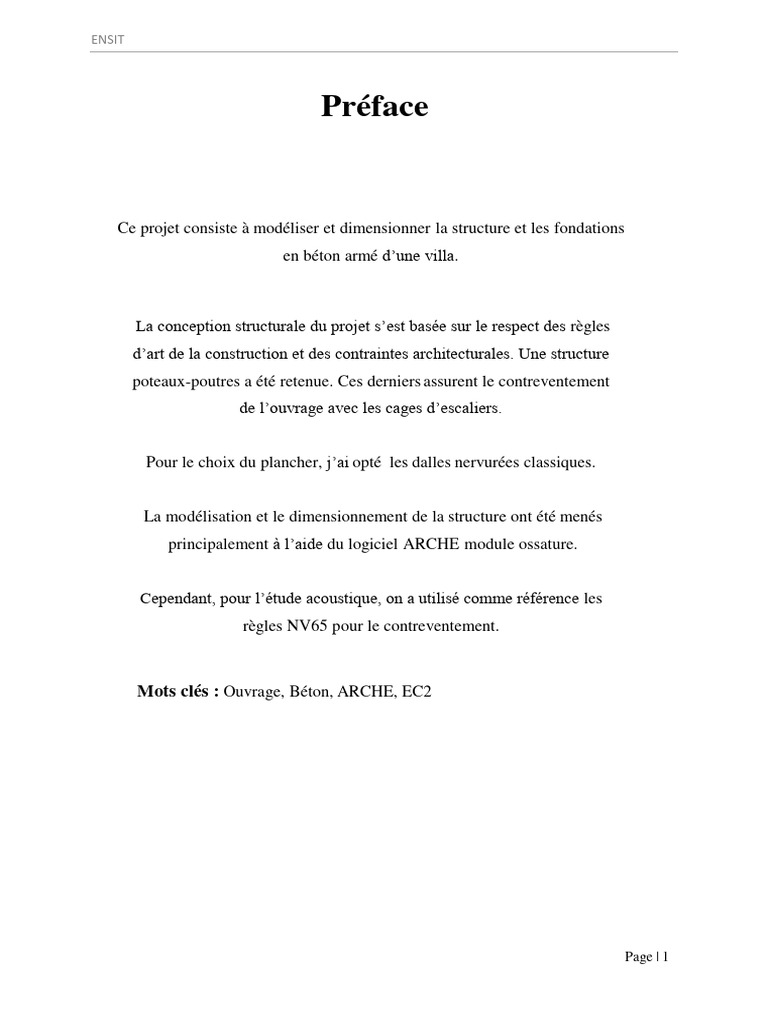

Préface

Ce projet consiste à modéliser et dimensionner la structure et les fondations

en béton armé d’une villa.

La conception structurale du projet s’est basée sur le respect des règles

d’art de la construction et des contraintes architecturales. Une structure
poteaux-poutres a été retenue. Ces derniers assurent le contreventement
de l’ouvrage avec les cages d’escaliers.

Pour le choix du plancher, j’ai opté les dalles nervurées classiques.

La modélisation et le dimensionnement de la structure ont été menés

principalement à l’aide du logiciel ARCHE module ossature.

Cependant, pour l’étude acoustique, on a utilisé comme référence les

règles NV65 pour le contreventement.

Mots clés : Ouvrage, Béton, ARCHE, EC2

Page | 1
 ENSIT

Tableau de matières

Contenu

Préface ...................................................................................................................................................................... 1

Liste des tableaux ...................................................................................................................................................... 4

Tableau des figures ................................................................................................................................................... 5

Chapitre 1 : Introduction générale .............................................................................................................................. 6

I. La conception structurelle : .............................................................................................................. 6

II. Descente des charges :...................................................................................................................... 8

Chapitre 2 : Hypothèses de calcul et évaluationdes charges ......................................................................... 9

I. Hypothèses de calcul : ...................................................................................................................... 9

III. Evaluation des charges : ................................................................................................................. 11

Chapitre 3 : Modélisation structurale du projet ................................................................................. 16

I. Calcul de descente des charges : ..................................................................................................... 16

1. Hypothéses: .................................................................................................................................. 25

II. Modélisation de la structure avec le logiciel ARCHE : .................................................................... 16

1. La phase de saisie analyse: ........................................................................................................... 25

2. La phase de calcul : ...................................................................................................................... 25

III. Visualisation : .............................................................................................................................. 166

Chapitre 4 : Calcul de descente de charge ................................................................................................................ 19

I. Définition :..................................................................................................................................... 21

II. Système porteur d’une structure : ................................................................................................... 21

III. Les charges : .................................................................................................................................. 22

Page | 2
ENSIT

IV. Transmission des charges verticales : ............................................................................................. 24

1. Etude de la poutre centrale A7 : .................................................................................................. 25

2. Étude de la poutre A8 : ................................................................................................................ 25

3. Résultats de la descente de charge par le logiciel Arche : ........................................................... 26

4. Interprétation des résultats : ....................................................................................................... 27

Chapitre 4 : Calcul de descente de charge ................................................................................................................ 19

I. Introduction : ................................................................................................................................................ 28

II. Descente de charge :...................................................................................................................................... 28

III. Dimensionnement:........................................................................................................................................ 29

IV. Etude de type1 d’escalier (à une seule volée) : .........................................................................................23031

Page | 3
 ENSIT

Liste des tableaux

Tableau 1 : Charges permanentes sur plancher intermédiaire (16+5) et (19+6)............................................................. 12

Tableau 2 : Charges permanentes sur plancher intermédiaire (16+pl+6)....................................................................... 13

Tableau 3 : Charges permanentes sur plancher terrasse (16+5) et (19+6) ..................................................................... 13

Tableau 4 : Charges permanentes sur plancher terrasse (16+pl+6) ............................................................................... 14

Tableau 5 :Charges permanentes des cloisons .............................................................................................................. 15

Tableau 6 : Charges d'exploitation ............................................................................................................................... 15

Tableau 7 : Ferraillage à ELU d’une volée d’escalier au niveau 1er étage. ................................................................... 36

Tableau 8 : Récapitulatif pour la vérification à ELS. .................................................................................................... 37

Page | 4
 ENSIT

Tableau des figures

Figure 1 : Processus de la conception............................................................................. Error! Bookmark not defined.

Figure 2: Composition du plancher corps creux ............................................................. Error! Bookmark not defined.

Figure 3 : Coupe transversale du plancher en dalle pleine .............................................. Error! Bookmark not defined.

Figure 4 :Configuration du logiciel Graitec OMD ........................................................................................................ 16

Figure 5:Importation du modèle de projet .................................................................................................................... 17

Figure 6 : Vérification de saisie de la structure ............................................................................................................ 17

Figure 7: Surface d'influence ....................................................................................................................................... 24

Figure 8: Résultats sur Arche ....................................................................................................................................... 27

Figure 9 : Ferraillage de la semelle 4 ........................................................................................................................... 38

Figure 10 : Ferraillage de poutre N °4 .......................................................................................................................... 39

Figure 11 :Ferraillage de poutre N °4 en 3D ................................................................................................................ 39

Figure 12 : Ferraillage du poteau P34 au niveau 2éme étage ........................................................................................ 40

Figure 13 : Ferraillage du poteau P34 en 3D ................................................................................................................ 40

Page | 5
 ENSIT

Chapitre 1 : Introduction générale

I. La conception structurelle :

1. Introduction :
La conception d’un projet est la tâche la plus importante et extrêmement complexes
consiste à choisir le type de structure à adopter et résulte entre plusieurs facteurs :

 Techniques.
 Économiques.
 Esthétiques.
 Fonctionnelles.

Dont le concepteur doit trouver la meilleure solution de structure qui répond aux données
imposées par l’architecture

2. Critères de choix:

En effet, les principaux paramètres qui sont pris en compte sont :

 Le respect des normes concernant la portée des éléments porteurs horizontaux
ainsi que l’élancement des éléments verticaux.
 La vocation des locaux et leurs fonctionnalités.

 Les charges permanentes et surcharges d’exploitation.

 La technologie, le fonctionnement et l’exploitation de l’ouvrage, Le respect des

plans de l’architecte.
 La fonctionnalité des locaux, Le coût de mise en œuvre.

Généralement, les solutions se différent d’un concepteur à un autre mais il doit réaliser un compromis
entre le maximum de ces contraintes, tout en respectant le principe de minimisation du prix de
revient.

Page | 6
ENSIT

Remarque :
Dans notre cas, la technique choisie est simple et acceptable puisque c’est un travail pour
comprendre la méthodologie, c’est pourquoi nous avons faire une réalisation économique et
rentable à savoir : la structure, poteau et poutre en béton armé vu sa facilité d'exécution sur le
chantier et surtout que les charges sont modérées, cloisonnement en brique et plancher nervurée.

Finalement, un projet est dit bien conçu lorsque la solution atteinte fait satisfaire tous les
intervenants.

3. Le Processus général de la conception :

Par défaut d’une grande expérience, l’Ingénieur suivra un processus de conception

constitué par les différentes étapes suivantes :

Figure 1: Processus de la conception

 Etablir une proposition : proposer une première conception

 Analyser la proposition : vérifier les performances vis-à-vis des critères ou des
objectifs. Par exemple une proposition d’une structure doit vérifier les différents critères
suivants : critères de résistances, critères de rigidités, critères économiques.

Page | 7
 ENSIT

 Modifier une proposition : si elle ne satisfait pas les critères. Pour faire les
modifications il faut intervenir sur plusieurs variables possibles. Si la solution reste non
satisfaisante ou on essaye de trouver une meilleure, alors on établit une nouvelle
proposition.

II. Descente des charges :

Cette partie se fait à l’aide du logiciel de modélisation et de calcul ARCHE et qui comporte 3
niveaux :
 Saisie
 Modélisation
 Calcul DDC

1. Saisie :
Une fois la conception structurale déterminée au niveau du logiciel de numérisation des plans AutoCAD,
on commence à dessiner les axes des éléments de structure (voiles, poutres, poteaux). Ainsi le module
Arche Ossature permet d’importer à travers la méthode d’importation par couche ces axes en vue d’être
exploités par la suite.

Cela permet de gagner du temps et de conserver les portées entre axes et de minimiser les erreurs dues à la
saisie de la structure.

Chaque étage obtiendra son propre fichier DXF ensuite sera importé dans un étage vide avec un point
de base pour avoir les étages bien placés les uns sur les autres sinon il y’aura des erreurs au niveau de la
simulation et des résultats d’excentricité des charges non fiable vis-à-vis de l’intensité et l’emplacement
sur les éléments.
2. Modélisation :
Dans cette phase le logiciel va détecter les anomalies de structure dues à la mauvaise conception ou aux
fautes commises lors de la phase précédente (poutre non reposée sur une autre ou dalle) ces anomalies
sont des erreurs qui vont apparaitre en rouge et se sont des défauts à réparer impérativement sinon on
ne peut pas passer à la DDC et des avertissements qui vont apparaitre en vert que l’on peut ignorer.

3. Calcul DDC :
Notre modèle est bien fait donc on peut passer à l’établissement de la descente des charges des différents
éléments pour pouvoir l’exploiter par la suite dans le calcul des éléments à travers les différents
modules de ferraillage (arche poutre, poteau...).

Page | 8
ENSIT

Chapitre 2 : Hypothèses de calcul et évaluation

des charges

I. Hypothèses de calcul :

1. Caractéristiques du Béton :

a) Résistance à la compression du béton :

D’après les conditions environnementales du projet, l’étude des éléments de la

structure sera faite selon les règles techniques de calcul des constructions en béton armé de
l’Eurocode avec une résistance caractéristique à la compression fck = 25 MPa

b) Contrainte de compression du béton fcd :

fck
fcd = 𝛼cc.
γc

Avec 𝛼cc = 1 et 𝛾c = 1.5 en cas courant

25
 fcd = 1. = 16.67 MPa
1.5

c) Résistance à la traction :

La résistance du béton à la traction est divisée en 3 trois types, chacun a son utilité
selon le problème à résoudre :
 Résistance moyenne à la traction : pour la déformation de la structure

fctm = 0.3 F2/3ck = 2.56 MPa

 Résistance caractéristique à la traction, fractile 5% : pour calculer les effets
des actions indirectes avant fissuration (par exemple, pourcentage minimal
d’armatures).

fctk, 0.05 = 0.7 fctm = 1.8 MPa

Page | 9
ENSIT

 Résistance caractéristique en traction, fractile 95% : pour calculer la

contrainte ultime d’adhérence et le moment de fissuration
fctk, 0.95 = 1.3 fctm = 3.32 MPa

a) Module de déformation :

Il est donné par la formule suivante :

𝐟
Ecm = 22000 ( 𝐜𝐤+𝟖) 0.3 = 31000 MPa
𝟏𝟎

2. Caractéristiques de l’acier

d) Limite d’élasticité :

Les aciers retenus sont conformes à la norme EN 10080. Ces sont les B500A (acier à
ductilité normale) ou les B500B (acier à ductilité haute) à 500 MPa de limite élastique.

La limite élastique est notée : Fyk= 500 MPa.

e) Contrainte de calcul :

Elle est donnée par la formule suivante :

𝐅𝐲𝐤 𝟓𝟎𝟎
Fyd = = = 435 MPa
𝗒𝐬 𝟏.𝟏𝟓

Avec 𝗒𝐬 = 1.15 dans le cas courant

f) Module d’élasticité :

Le module d’élasticité est égal à : Es= 200000MPa

g) Limitation de la contrainte de traction de l’acier :

Afin de respecter les exigences de durabilité et d’éviter une ouverture excessive des
fissures, la contrainte de traction des armatures sous la combinaison caractéristique des
charges est limitée à :

𝜎s= k3.Fyk= 0.8x500 = 400 MPa

Page | 10
ENSIT

3. Hypothèses de calculs :
Le projet étant situé à Sousse considéré comme un milieu non agressif pour la superstructure,
alors qu’au niveau de l'infrastructure le milieu est supposé agressif.
Les hypothèses suivantes, lors du dimensionnement et de la vérification, sont considérées :

 Pour la superstructure :
 La fissuration est peu préjudiciable.
 Epaisseur d’enrobage des armatures : 2.5 cm.

 Pour l’infrastructure :
 La fissuration est préjudiciable.
 Epaisseur d’enrobage des armatures : 5 cm.
 La capacité portante du sol est de 3 bars.
 La capacité portante du gros béton est de 7 bars.

III. Evaluation des charges :

Cette partie est destinée pour l’évaluation des charges de la structure provenant de son
poids propre, des charges permanentes et des charges d’exploitation en tenant compte du type
de plancher qui dépend de plusieurs facteurs tel que : la particularité architecturale du projet et
les techniques du travail sur chantier.

1. Charges permanentes :

Le projet étudié comprend des planchers traditionnels de différentes épaisseurs selon la

portée de la nervure composé de :
- Corps creux : utilisés comme coffrage perdu.
- Nervure coulé sur place reposant sur les poutres.
- Table de compression : chape en béton armé coulé sur place qui permet la
répartition des charges aux nervures.

Page | 11
ENSIT

Figure 2 Composition du plancher corps creux

Les planchers se diffèrent par la nature du plancher (terrasse ou intermédiaire)

et la hauteur (16 ,19 ou 19 +pl. …)

 Plancher intermédiaire:
Tableau 1 : Charges permanentes sur plancher intermédiaire (16+5) et (19+6)

Charge (daN/m2) Plancher Charge (daN/m2) Plancher

(16+5) (19+6)

Corps creux + chape 285 340

Enduit sous plafond 30 30

Sable 85 85
Revêtement Mortier de pose 60 60

Carrelage 45 45

Cloisons légers 75 75

Total 580 635

Page | 12
ENSIT

Tableau 2 : Charges permanentes sur plancher intermédiaire (16+pl+6)

Désignation Charge (daN/m2) Plancher

(16+pl+6)

Corps creux + chape 390

Enduit sous plafond 30

Sable 85
Revêtement Mortier de pose 60

Carrelage 45

Cloisons légers 75

Total 685

 Plancher terrasse :
Tableau 3 : Charges permanentes sur plancher terrasse (16+5) et (19+6)

Charge (daN/m2) Plancher Charge (daN/m2) Plancher

(16+5) (19+6)

Corps creux + chape 285 340

Enduit sous plafond 30 30

Forme de pente 200 200

Asphalte Sablé 50 50
Etanchéité Multicouche 10 10

Enduit de planéité 30 30

Protection de l’étanchéité 30 30
Total 635 690

Page | 13
ENSIT

Tableau 4 : Charges permanentes sur plancher terrasse (16+pl+6)

Désignation Charge (daN/m2)Plancher

(16+pl+6)

Corps creux + chape 390

Enduit sous plafond 30

Forme de pente 200

Asphalte Sablé 50
Etanchéité Multicouche 10

Enduit de planéité 30

Protection de l’étanchéité 30
Total 740

 Plancher en dalle pleine :

Figure 3 : Coupe transversale du plancher en dalle pleine

Page | 14
ENSIT

 Cloisons :

Tableau 5 :Charges permanentes des cloisons

Désignation Charge(daN/m2)
Double cloisons 350
(ep=35cm)
Cloison (ep=25cm) 260
Cloison (ep=20cm) 220
Cloison (ep=15cm) 165

2. Charges d’exploitation :

Les surcharges d'exploitation notées (Q) dans la règlementation dépendent de l'usage

des locaux.

Tableau 6 : Charges d'exploitation

Désignation Charges (daN/m2)

Restaurant et cuisine 250
Salles de sport 600
Habitation 150
Usage commercial 500
Dépôt de matériels 400
Balcon 350
Escalier 250
Terrasse accessible 150
Terrasse non accessible 100

Page | 15
ENSIT

Chapitre 3 : Modélisation structurale du

Projet 1

I. Calcul de la descente de charge :

Après avoir fini la conception sur AUTOCAD en respectant toutes les étapes. Le
calcul de DDC a été effectué par le logiciel Graitec Arche.

1. Hypothèses :

Figure 4 : Configuration du logiciel Graitec OMD

II. Modélisation de la structure avec le logiciel ARCHE :

La modélisation de la structure en béton armé sur Arche passe par deux étapes
essentielles qui sont :

1. La phase saisie-analyse :

La première phase consiste à rentrer tous les éléments de structure tout en respectant
l’emplacement des voiles, les aspects architecturaux et les liens entre les différents éléments.
Pour saisir la structure sur Arche ossature, nous avons défini un style de points pour repérer

Page | 16
ENSIT

l’emplacement des poteaux dans les plans de coffrage effectués sur ‘’AUTOCAD’’ Ces
derniers ont été par la suite enregistrés sous extension « dxf »

Figure 5:Importation du modèle de projet

Lors de la modélisation, le logiciel Arche a mentionné beaucoup d’erreurs et

d’avertissements. On doit corriger ces erreurs afin de passer à l’étape suivante qui est la
descente de charge, à partir du menu « Analyser » et le sou menu « calculer »

Figure 6 : Vérification de saisie de la structure

Page | 17
ENSIT

2. La phase calcul :
Après avoir vérifié la saisie, on passe à la phase calcul qui permet d’effectuer la
descente de charge et de déterminer les armatures nécessaires pour chaque élément de la
structure.

Après qu’il effectue la descente de charge, Arche affiche un message qui décrit en
pourcentage l’équilibre de la structure.

Figure 7: Calcul de descente de charge

III. Visualisation:

Figure 8: Modèle 3D du projet sur ARCHE

Page | 18
 ENSIT

Chapitre 4 : Modélisation structurale du

Projet 2

I. Modélisation de la structure avec le logiciel ARCHE :

1. La phase saisie-analyse :

Figure 7 : Vérification de saisie de la structure

2. La phase calcul :

Calcul de descente de charge

Page | 19
ENSIT

II. Visualisation:

Page | 20
ENSIT

Chapitre 4 : Calcul de descente de charge

I. Définition :

La descente de charges est le principe de distribution et de transfert des charges dans une structure, dont
l’objectif étant de connaitre la répartition et les cheminements des dites charges sur l’ensemble des
éléments porteurs de la structure.

Toute structure étant soumise à des charges gravitationnelles le cheminement des efforts s’effectue du
niveau le plus haut (Toiture) vers le niveau le plus bas (fondation).

II. Système porteur d’une structure :

La structure composée de tous les éléments porteurs est appelée système porteur

Il correspond au squelette du bâtiment. Le reste constitue l’enveloppe du bâtiment. Il existe quatre

familles d’éléments porteurs :

- Les porteurs horizontaux (Planchers ou dalles, poutres).

- Les porteurs verticaux (Poteaux, murs ou voiles).

- Les charpentes.

- Les fondations.

Page | 21
ENSIT

La descente de charges consiste donc à s’assurer du bon cheminement des charges dans
notre structure porteuse du haut vers le bas.

On détermine les charges qui s’appliquent sur chaque élément de la structure, cela nous
permets de les dimensionner jusqu’au sol qui est l’élément porteur de notre structure.

III. Les charges :

 Les charges permanentes :

Elles ont pour symbole le terme G. Elles résultent du poids propre de la structure, celui
des équipements fixes de toute nature (par exemple cloisons des bâtiments), les efforts (Poids,
poussées, pressions) dus à des terres ou liquides dont les niveaux varient peu, les efforts dus
aux déformations imposées en permanence à la construction.

La masse volumique du béton est prise égale à 2.5t/m3.

Elles sont déterminées à partir :

- Du poids volumique des matériaux exprimés en KN/m3.

- Du poids surfacique des éléments exprimés en KN/m2.

Page | 22
ENSIT

 Les charges variables :

On distingue deux familles principales :

Les charges d’exploitation et les charges climatiques

 Les charges d’exploitation :

Elles dépendent de l’utilisation et de l’exploitation de structure en prenant compte de :

- L’usage normal des occupants.

- Le mobilier et tout objet dit « mobilier ».

- Les véhicules…

Page | 23
ENSIT

Dans le cas de structure de génie civil, ces charges sont définies forfaitairement
et réglementairement (Eurocode1, BAEL,) en fonction de l’usage spécifique du bâtiment.

IV. Transmission des charges verticales :

Surface d’influence :

C’est la surface de charge qui sera reprise par un élément structurel d’un niveau
inférieur. Quel que soit le matériau de construction, pour déterminer les charges transmises par
la dalle aux poutres ou aux voiles, et pour tout type de charges G, Q ou S, il faut se servir de la
surface de plancher reprise par ces poutres ou voiles. Ces surfaces de planchers sont appelées
surfaces d’influences. Et notées SP

Figure 8: Surface d'influence

Page | 24
ENSIT

1. Etude de la poutre centrale A7 :

Niveau 1 ETAGE :

 Charge permanente de la dalle :

𝑝𝑝,𝑒 = (2.85 + 3.3) = 6.15 𝐾𝑁⁄𝑚2
𝑞𝑑𝑎𝑙𝑙𝑒 = 1,5 𝐾𝑁⁄𝑚2

 Charges transmises de la poutre :

𝐿𝑖𝑛𝑓
𝑃𝑑𝑎𝑙𝑙𝑒 = ∙ 𝑝𝑝,𝑒
2
3.67 − 0.22 4.35 − 0.22
→ 𝐴𝑁: 𝑃𝑑𝑎𝑙𝑙𝑒 = {( )+( )} × 6,15 = 23.31 𝐾𝑁⁄𝑚𝑙
2 2
𝑃𝑝𝑜𝑢𝑡𝑟𝑒 = 𝑏 × ℎ × 𝛾𝑏é𝑡𝑜𝑛
→ 𝐴𝑁: 𝑃𝑝𝑜𝑢𝑡𝑟𝑒 = 0,22 × 0,3 × 25 = 1.65 𝐾𝑁⁄𝑚𝑙

𝒈𝒑𝒐𝒖𝒕𝒓𝒆 = ∑ 𝑷𝒊 = 𝑷𝒑𝒐𝒖𝒕𝒓𝒆 + 𝑷𝒅𝒂𝒍𝒍𝒆

𝒈𝒑𝒐𝒖𝒕𝒓𝒆 =23.1+1.65=24.95KN/ml

𝐿𝑖𝑛𝑓
𝑞𝑑𝑎𝑙𝑙𝑒 = ∙𝑞
2
3.67 − 0.22 4.35 − 0.22
→ 𝐴𝑁: 𝑞𝑑𝑎𝑙𝑙𝑒 = {( )+ } × 1,5 = 5.68 𝐾𝑁⁄𝑚𝑙
2 2
𝑞𝑝𝑜𝑢𝑡𝑟𝑒 = 𝑏 × 𝑞
→ 𝐴𝑁: 𝑞𝑝𝑜𝑢𝑡𝑟𝑒 = 0,22 × 1,5 = 0,33 𝐾𝑁⁄𝑚𝑙

𝒒𝒑𝒐𝒖𝒕𝒓𝒆=6.01KN/ml

 Charges transmises de poutre A7-2 :( raidisseur)

gpoutre=1.65 KN/ml
qpoutre= 0.33 KN/ml

2. Étude de la poutre A8 :

Charges transmises de poutre A8-2 :

𝒈𝒑𝒐𝒖𝒕𝒓𝒆=gpp+gpl

Page | 25
 ENSIT

𝒈𝒑𝒐𝒖𝒕𝒓𝒆=(25*0.22*0.4)+(6.15*(4.35-0.22)/2)=14.9KN/ml

g poutre = 14.9 KN/ml

4.35−0.22
𝑞𝑝𝑜𝑢𝑡𝑟𝑒 = (1.5 ∗ 0.22) + (1.5 ∗ ( ))
2

𝑞𝑝𝑜𝑢𝑡𝑟𝑒 = 3.42𝐾𝑁/𝑚𝑙
Charges transmises de poutre A6-1 :
g =gA8.2=14.9KN/mlq=qA8.2=3.42KN/ml
Charge sur Poteau p8:
gt=gA2-2+gA8-1+gA8-2+R2-3+gpp
gt=24.95*(4.54-0.22/2)+1.65*(4.98-0.22)/2)+14.9*(4.98-0.22)/2+14.9*(4.54-0.22/2)+0.22²*25*3
gt=129.083KN
qt=qA2+qA8+qR
qt=6.01*(4.54-0.22/2)+0.33*(4.98-0.22/2)+3.42*(4.98-0.22/2)+3.42*(4.54-0.22)/2
qt=29.28KN
Niveau 1 : RDC:
Poutre A2.1 :
G=(2.85+3.1)*{(3.67-0.22/2)+(4.35-0.22/2)}+2.2G=24.75KN/ml
Q=0.33+5.685=6.015KN/ml Ng=24.75*(6.02-
0.22)/2*1.1=78.95KNNq=6.015*(6.02-
0.22)/2*1.1=19.18KN
Poutre A2.3 :
Ng=1.65*(4.98-0.22)/2*1.1=4.319KN Nq=0.33*(4.98-
0.22)/2*1.1=0.6=0.86KN
Poutre A8-1 :
Ng=14.57*(4.98-0.22)/2*1.1=38.14KNNq=6.48*(4.98-
0.22)/2*1.1=16.96KN
Poutre A8.2 : NgA8.1=NgA8.2=38.14KN
NqA8.1=Nq8.2=16.96KN
NGt=78.95+4.319+38.14+38.14=159.549KN
NQt=19.18+0.86+16.96+16.96=53.96KN

3. Résultats de la descente de charge par le logiciel Arche :

Page | 26
 ENSIT

Figure 9: Résultats sur Arche

Arche Calcul Manuel

RDC : RDC :
G=440 KN G=359.549KN
Q=66kN Q=53.96kN
ETAGE : ETAGE :
G=278KN G=129.083KN
Q=43KN Q=29.28KN

4. Interprétation des résultats :

On remarque que les résultats de calcul de la descente de charge sont relativement proches mais

On doit tenir en considération le calcul manuel c’est plus rigoureux.

Page | 27
 ENSIT

Chapitre 5 : Etude des escaliers

I. Introduction :
C’est une partie du gros œuvre qui fait communiquer entre eux les différents niveaux d’unimmeuble. A
la différence d’un incliné (rampe de garage, par exemple), l’escalier est composé de plans
horizontale successifs : marches et paliers.

Figure 10 : Eléments d’escalier

II. Descente de charge :

1. Paillasse :
 Carrelage horizontale (2cm) : 0,44 KN/m²
 Mortier de pose (H) (2cm) : 0,40 KN/m²
 Carrelage vertical (2cm) : 0,25 KN/m²
 Mortier de pose (V) (2cm) : 0,23 KN/m²
 Les marches : 1,87 KN/m²
 Paillasse : 4,31 KN/m²
 Enduit en ciment (2cm) : 0,46 KN/m²
 Garde-corps :0,70KN/m²

Page | 28
 ENSIT

Gtotal = 8, 66 KN/m²
Q = 2, 50 KN/m²

2. Palier :
 Carrelage (2cm) : 0,44 KN/m²
 Mortier de pose (2cm) : 0,40 KN/m²
 Dalle pleine(e=12à15cm) : 3,75 KN/m²
 Enduit en ciment (2cm) :0,32 KN/m²
III. Dimensionnement:
Dimensionner les escaliers revient à déterminer les dimensions du giron ‘’g’’ et contre marches
‘’h’’.
En utilisant la formule de BLONDEL on a :
59 ≤2h+g≤ 66cm Avec:
h: hauteur de la marcheur g : largeur de la marche, On prend généralement 2h+g=60cm
H = n×h
L=(n-1) ×g Avec : H : hauteur entre les faces supérieurs des deux paliers successifs d’étage
n : nombre de contre marches
L : la projection horizontale de la longueur total de la volée
H
D’après BLONDEL on a : L +2× =m
(n−1) n

Et puis : m n2 – (m+L+2H) n +2H=0

Avec : m=60 et H=300 =150cm et L=270cm
2

Donc l’équation devient : 60n2-630n+300=0 La solution de l’équation est : n=10 contre marches
Donc le nombre de marche est n-1=9 marches.
D’où:
h=H=150=15cm
n 10

g= L =270 =30cm
n−1 9

On a :
2h+g=2×15+30=60L’inégalité est vérifiée.
 Epaisseur de la paillasse :
L’épaisseur de paillasse doit vérifier la condition de la flèche tel que :
Lv Lv
≤ev≤
30 20
L′v L′v
Cosα= Lv=
cosα cosα

Lv’=3m
Page | 29
 ENSIT

Tgα= h α=arctg(h
( ) )
g g

α=arctg(0,15)=26,56° cosα=0,89 et sinα=0,44

0,3
270 3,03 3,03
Lv= =3,03 m ≤ ev ≤ donc 0,10≤ev≤0,15
0,89 30 20

On prend une épaisseur ev=15cm.

 Epaisseur du palier :
L’épaisseur du palier varie de 10cm à 15cm.
12
Tel que ev= =13,48cm
0,89

On prend : ev=15cm
IV. Etude de type1 d’escalier (à une seule volée) :

Page | 30
 ENSIT

f
1. Sollicitation :

Page | 31
ENSIT

Page | 32
ENSIT

Page | 33
ENSIT

Page | 34
ENSIT

Page | 35
ENSIT

Tableau 7 : Ferraillage à ELU d’une volée d’escalier au niveau 1er étage.

Page | 36
ENSIT

Tableau 8 : Récapitulatif pour la vérification à ELS.

Figure 11 : Ferraillage d’un volée d’escalier.

Page | 37
ENSIT

A. Ferraillage de quelques éléments porteurs :

Figure 12 : Ferraillage de la semelle 4

Page | 38
ENSIT

Figure 13 : Ferraillage de poutre N °4

Figure 14 :Ferraillage de poutre N °4 en 3D

Page | 39
ENSIT

Figure 15 : Ferraillage du poteau P34 au niveau 2éme étage

Figure 16 : Ferraillage du poteau P34 en 3D

Page | 40
ENSIT

CONCLUSION :
Ce projet m’a été une précieuse opportunité pour faire face à des cas
pratiques de conception et de calcul des structures en béton armé et
d'essayer d'adapter mes connaissances théoriques aux contraintes
pratiques de construction

En premier lieu, les descentes des charges permanentes et

exploitation des différents éléments ainsi que les hypothèses de calcul et le
pré dimensionnement ont été déterminés conformément à l’EUROCODE 2.

En deuxième lieu, on a choisi certains éléments de structure dans le

projet pour effectuer le calcul manuel : une dalle pleine, une semelle isolée.

Le dimensionnement et le ferraillage ont été adopte pour chaque

élément de la structure de bâtiment.

La structure est modélisée par Arche ossature duquel un plan d’exécution

ferraillages et béton pour les éléments calculés ont été élaboré.
Le dimensionnement et le ferraillage trouvée sur Arche est proche au
résultat de calcul manuel.

Ce projet a été une expérience très enrichissante puisqu’il a permis

d’approfondir les bases de calcul des structures en béton armé, de bien
maitriser les logiciels Arche, Autocad et d’apprendre la norme la plus
répandue actuellement en Europe qui est l’Eurocode.

Page | 41
