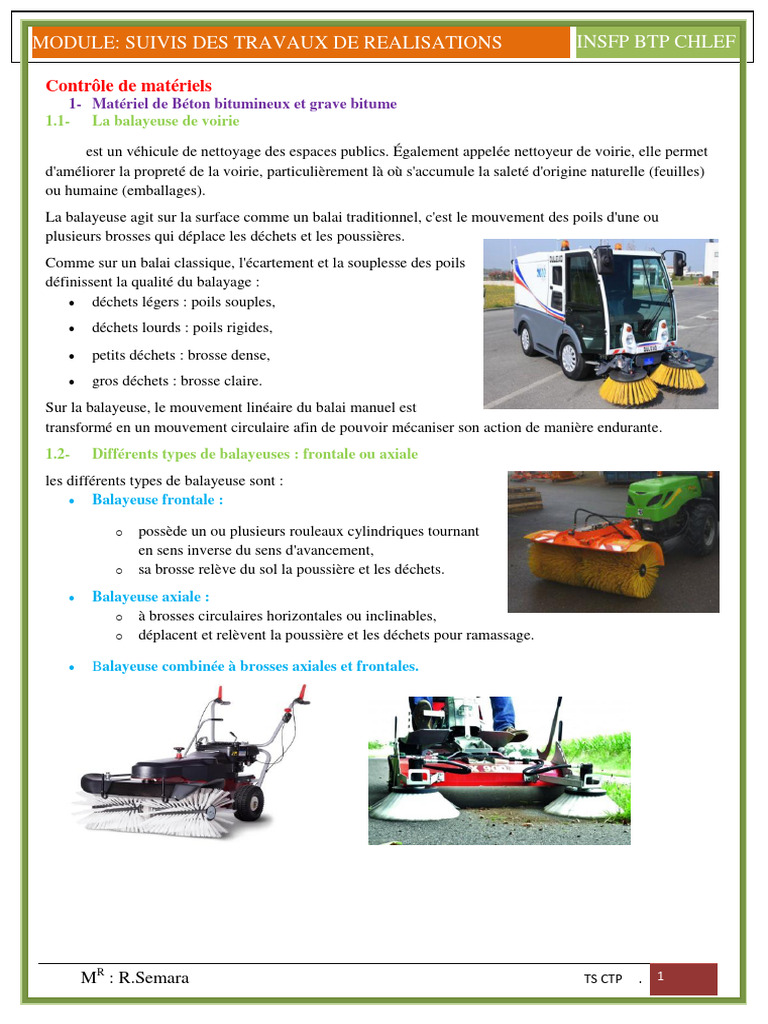

Contrôle de matériels
1- Matériel de Béton bitumineux et grave bitume
1.1- La balayeuse de voirie
est un véhicule de nettoyage des espaces publics. Également appelée nettoyeur de voirie, elle permet
d'améliorer la propreté de la voirie, particulièrement là où s'accumule la saleté d'origine naturelle (feuilles)
ou humaine (emballages).
La balayeuse agit sur la surface comme un balai traditionnel, c'est le mouvement des poils d'une ou
plusieurs brosses qui déplace les déchets et les poussières.
Comme sur un balai classique, l'écartement et la souplesse des poils
définissent la qualité du balayage :
déchets légers : poils souples,
MR : R.Semara TS CTP . 1
MODULE: SUIVIS DES TRAVAUX DE REALISATIONS INSFP BTP CHLEF
Pi pneumatique
Vi : vibrant mono ou Tricycle/tandem
Vpi : vibrants a pieds dameurs
Spi : statiques a pieds dameurs
PQi : plaque vibrante
MR : R.Semara TS CTP . 2
MODULE: SUIVIS DES TRAVAUX DE REALISATIONS INSFP BTP CHLEF
les vibrations pourraient présenter des risques. L’action des pneumatiques permet de réaliser un
excellent scellement de surface des enrobes bitumineux et améliore considérablement la rugosité des
revêtements.
La classification d’après par la charge par roue :
P1 25kn≤CR≤ 40kn
P2 40kn≤CR≤ 60kn
P3 60kn≤CR
D- la plaque vibrante
Utilisation pour petits travaux ou à proximité d’ouvrages.
La classification est faite à partir du paramètre pression statique sous la plaque Mg/S en kilo pascals (kPa)
et Mg/S devient 100 M / S car :
MR : R.Semara TS CTP . 3
MODULE: SUIVIS DES TRAVAUX DE REALISATIONS INSFP BTP CHLEF
Le débit théorique d’un compacteur est la quantité horaire de matériau Q qu’il est capable de densifier à
l’objectif qualité demandé exprimée :
NB : la loi de calcul de débit Q est approximative (ces résultats sont confirmées par une planche d’essais).
MR : R.Semara TS CTP . 4
MODULE: SUIVIS DES TRAVAUX DE REALISATIONS INSFP BTP CHLEF
Formulation :
Dimension des granulats
Teneur en bitume
Type de bitume (polymères, etc.)
Forme et angularité des granulats
épaisseur et dimension des granulats
Température
Ambiante (vent, soleil, etc.)
Température de l’enrobé livré
Bonnes pratiques
Largeur du rouleau : doit couvrir la largeur du tapis en 3 passes
Terminer à angle
Réduire la vitesse avant l’arrêt
Ne pas tourner à l’arrêt
La 2ème passe doit effacer les marques de la 1ère.
Cesser vibrations à l’arrêt.
Les caractéristiques de vibration d’un engin vibrant : fréquence et moment excentrique.
MR : R.Semara TS CTP . 5
MODULE: SUIVIS DES TRAVAUX DE REALISATIONS INSFP BTP CHLEF
3- La répondeuse à émulsion
3.1- lexique
Les répondeuses à émulsion (appelées également bouilles sur le terrain) sont des petites citernes remplies
d’émulsion équipées d’une rampe à l’arrière du véhicule pouvant atteindre jusqu’à 5m de largeur!
Elles sont utilisées pour faire des gravillonnages avec l’aide d’un gravillonneur mais également devant les
enrobées, entre chaque couche afin de bien coller.
La température de répandage de l’émulsion est comprise entre 60 et 80°C.
une répondeuse de liant est capable de répandre un dosage donné de liant compris dans une fourchette de
0,7 a 2.5 kg/m2
elle est constituée par :
Une citerne calorifugée (équipée d’un système de réchauffage) montée sur un châssis de camion.
Une rampe de répandage du liant, dont la largeur de base de 2.00 m peut être portée a près de 5.00
m grâce a deux rallonges.
Un système de dosage et de contrôle du liant, des abaques sont fournis par le constructeur, donnant
le dosage en fonction de la largeur de repandage et de la vitesse d’avancement.
L'élément important de la répandeuse est constitué par ICI rompe. Celle-ci est constituée par des
jets, espacés de 100 ou 125 mm
On distingue les jets plats utilisés avec les répandeuses moyenne pression (de 0,5 à 2 bars) et les jets
coniques que l'on trouve sur les répandeuses a haute pression (3 a 5 bars).
Quel que soit le type de matériel, la règle est que Chaque point du sol soit "arrosé" par trois jets
Pour obtenir un dosage régulier et homogène au niveau du sol, cela impose que chaque jet débite
rigoureusement la même quantité de liant.
On doit s'assurer avant chaque répandage qu'aucun jet n'est bouché, et que la rampe est réglée a la bonne
hauteur avec : h≥d
MR : R.Semara TS CTP . 6
MODULE: SUIVIS DES TRAVAUX DE REALISATIONS INSFP BTP CHLEF
Les couches d'imprégnation unissent les matériaux granulaires à la couche de base en enrobés.
C’est pour lier les matériaux de surface de la couche de base avant d’appliquer la couche de roulement pour
éviter la fissuration de celle-ci ou même éviter le bitume de la couche de roulement de se pénétrer dans la
couche de base.
Elle empêche aussi l’infiltration de l’eau dans le corps de la chaussée par endroits fissurés de la couche de
roulement afin d'assurer la durabilité.
4- Le gravillonneur
Un camion gravillonneur, évoluant en marche arrière, benne relevée, quelques mètres derrière la
répondeuse, dépose les gravillons. Ce camion est équipé à l’arrière d’un dispositif d’épandage à partir
d’une passerelle fixée en lieu et place du hayon arrière de la benne. L’ouvrier gravillonneur (vannier) règle
la largeur et le dosage des gravillons à partir d’un pupitre de commande.
MR : R.Semara TS CTP . 7
MODULE: SUIVIS DES TRAVAUX DE REALISATIONS INSFP BTP CHLEF
Le mode de fonctionnement :
2.1- Compactage
De toutes les actions que comporte la construction d’un revêtement bitumineux de qualité, le compactage
est l’étape ayant le plus d’impact sur la durabilité et l’uni de la chaussée.
MR : R.Semara TS CTP . 8
MODULE: SUIVIS DES TRAVAUX DE REALISATIONS INSFP BTP CHLEF
1.3.1- définition
Une centrale d'enrobage est une installation industrielle fixe ou semi-mobile où l'on produit, selon des
préconisations techniques précises, de l'enrobé (appelé aussi enrobé bitumineux ou béton bitumineux)
servant à constituer la surface de roulement des routes, pistes d'aéroports et autres aires de circulation.
Une centrale d'enrobage a pour fonction de fabriquer, à partir de granulats constituant la charge d'une part,
d'huiles bitumineuses constituant le liant d'autre part, un béton bitumineux destiné au revêtement des routes
et aires de roulement.
Ce béton bitumineux est plastique entre 100 et 200°C environ ; il est inélastique ou légèrement élastique
au-dessous de ces températures.
Selon leur mode de fonctionnement, les centrales d’enrobage sont classées selon les catégories suivantes:
a- Centrales discontinues :
Les opérations de préparation du mélange et de malaxage sont réalisées par gâchées successives dans un
malaxeur interrompant le flux de matériaux .
b- Centrales continues :
Les opérations de préparation du mélange et du malaxage sont réalisées par des équipements et systèmes de
manutention continus et dans un malaxeur ouvert n’interrompant pas le flux de matériaux .
c- Centrales Tambour Sécheur Enrobeur (TSE) :
Ces centrales sont caractérisées par la réalisation, au sein du même élément de la centrale, des opérations
de séchage, de chauffage et d’enrobage des granulats
MR : R.Semara TS CTP . 9
MODULE: SUIVIS DES TRAVAUX DE REALISATIONS INSFP BTP CHLEF
Quelque soit le type de la centrale d’enrobage , elle doit disposer d’un minimum d’équipements assurant
les fonctions suivantes :
La centrale doit disposer d’un parc de stockage de bitume d’une capacité suffisante pour assurer un
fonctionnement continu compatible avec les performances de la centrale.
Ces éléments de stockage sont équipés de dispositifs de chauffage capable d’amener le liant à la
température d’utilisation.
Il est assuré par une série de trémies doseuses équipées chacune d’une trappe de réglage d’ouverture et
d’un extracteur à bande à vitesse variable.
Le nombre de trémies est au moins égale à celui des fractions granulaires qui seront utilisées pour la
fabrication du béton bitumineux.
Le cloisonnement des trémies doseuses entre elles doit permettre d’éviter tout mélange des fractions
granulaires.
Bande d’extraction
Trappe
Capteur de vitesse
Vue des stocks et des trémies de granulats Vue des doseurs de granulats
MR : R.Semara TS CTP . 10
MODULE: SUIVIS DES TRAVAUX DE REALISATIONS INSFP BTP CHLEF
La centrale doit être équipée de moyens mécaniques capables d’introduire les granulats dans le tambour
sécheur d’une manière uniforme afin d’obtenir une production à température constante. Le TS doit
permettre d’abaisser la teneur en eau des granulats de telle façon que la teneur en eau globale de l’enrobé
fabriqué reste inférieure à 0.5 % . d’autre part, le TS doit assurer un chauffage des granulats à une
température compatible avec la classe du liant utilisé sans provoquer un vieillissement anormal de ce
dernier.
Pour les centrales à tambour, sécheur, enrobeur ( TSE ) les granulats , préalablement dosés, sont introduits
dans le tambour au moyen d’un convoyeur à bande équipé d’un système de pesage en continu qui mesure
le débit des produits entrants . ce débit sert de référence au système automatique de dosage de bitume .
Pour les centrales discontinues, elles doivent être équipées de bascules capables d’effectuer des pesées en
dynamique . le pesage étant automatique.
La centrale doit avoir au moins un dispositif d’alimentation et de dosage du liant comprenant un système
pour contrôle extérieur. Pour les TSE et les centrales continues , le dosage est réalisé par une pompe à
vitesse variable et le débit du liant est contrôlé par un compteur ou débitmètre étalonné . le débit du liant
est asservi et commandé par le débit d’alimentation en granulats secs . pour les centrales discontinues, le
dosage du liant est pondéral ou volumétrique. Le dosage pondéral est fait par une bascule équipée d’un bac
de pesage d’une capacité permettant d’atteindre au moins 10 % du poids de la gâchée maximale . le dosage
volumétrique est fait par une pompe munie d’un débitmètre étalonné et fonctionnant en permanence , un
dispositif automatique permet d’envoyer le liant , soit vers l’injecteur , soit vers le circuit de retour .
l’introduction du liant est réalisée de manière à ne pas provoquer son vieillissement ou sa calcination et ce
en réglant la position du point d’injection et en évitant les pulvérisations fines.
MR : R.Semara TS CTP . 11
MODULE: SUIVIS DES TRAVAUX DE REALISATIONS INSFP BTP CHLEF
f- Malaxage :
La centrale doit être équipée de dispositif capable de fabriquer des enrobés homogènes.
Pour les TSE le malaxage est effectué par l’extrémité du tambour par laquelle le liant est introduit. Pour les
centrales continues, le malaxeur à flux continu doit être équipé d’un volet réglable permettant d’ajuster le
temps de séjours dans le malaxeur.
Pour les centrales discontinues, le malaxeur doit comporter un dispositif permettant de régler le temps de
malaxage à blanc et de malaxage avec liant associé à un dispositif de verrouillage interdisant la vidange du
malaxeur avant l’écoulement du temps de malaxage global réglé.
Afin d’éviter la ségrégation de l’enrobé fabriqué lors des chargements des camions, les centrales
continues et les TSE sont obligatoirement équipées de trémies anti- ségrégation.
Dans les centrales discontinues, le chargement directe est autorisé si la hauteur de chute de l’enrobé est
inférieure à 3m.
MR : R.Semara TS CTP . 12
MODULE: SUIVIS DES TRAVAUX DE REALISATIONS INSFP BTP CHLEF
Si les enrobés sont stockés avant livraison, ils doivent l’être dans une trémie de stockage calorifugée.
MR : R.Semara TS CTP . 13
MODULE: SUIVIS DES TRAVAUX DE REALISATIONS INSFP BTP CHLEF
MR : R.Semara TS CTP . 14
MODULE: SUIVIS DES TRAVAUX DE REALISATIONS INSFP BTP CHLEF
Niveleuse
MR : R.Semara TS CTP . 15
MODULE: SUIVIS DES TRAVAUX DE REALISATIONS INSFP BTP CHLEF
B- Préparation du support
Avant mise en œuvre des bétons bitumineux, le support devant les recevoir nécessite certaines
préparations.
La nature des préparations à effectuer dépend de la nature et de l’état du support.
Un bon profil et une bonne portance doivent être obtenus. Le support doit recevoir une couche
d’accrochage (cas d’un GB) ou une couche d’imprégnation en émulsion cationique de bitume.
La réalisation des travaux de mise à niveau de la chaussée qui consistent, selon les cas, à surélever
les regards, les bouches de canalisations et éventuellement les bordures de trottoirs ou bien les
accotements en ras compagne
Mise en place d’une couche d’accrochage ou d’imprégnation.
MR : R.Semara TS CTP . 16
MODULE: SUIVIS DES TRAVAUX DE REALISATIONS INSFP BTP CHLEF
La mise en œuvre des bétons bitumineux est effectuée de manière à éviter la ségrégation et à respecter les
caractéristiques fixées de géométrie, d’uni, de pourcentage de vides et d’adhérence.
Le répandage des bétons bitumineux ne se fait que lorsque l’état de surface de la chaussée et les conditions
météorologiques sont compatibles avec une bonne exécution des travaux et une bonne tenue de ceux-ci.
D’une façon générale, les bétons bitumineux sont mis en œuvre au moyen d’un finisseur .
Le répandage à la niveleuse n’est autorisé que pour :
L’exécution de reprofilage sur chaussées déformées avant exécution de la couche de roulement au
finisseur,
Le répandage de bétons bitumineux fins,
Le répandage des enrobés bitumineux en quantités limitées et sur des chantiers isolés et de longueur
réduite.
C.2- Répandage
C.2-1. Température et types de répandages :
Température de répandage : la température de répandage est fixée de façon à garantir les objectifs fixés
(pourcentage de vides, uni, adhérence) et d’assurer la régularité de l’épaisseur et de la qualité de la couche.
La température minimale de répandage dépend de la classe de bitume utilisé :
MR : R.Semara TS CTP . 17
MODULE: SUIVIS DES TRAVAUX DE REALISATIONS INSFP BTP CHLEF
MR : R.Semara TS CTP . 18
MODULE: SUIVIS DES TRAVAUX DE REALISATIONS INSFP BTP CHLEF
Finisseur a pneu
Vis de répartition
Les palpeurs ultrasons (1), (2) règlent la vitesse des vis de répartition et l’alimentation en bout des
extensions
La bonne répartition des matériaux assure un lissage correct de la table.
Les palpeurs de convoyeurs (3) et (4) (palpeurs d’alimentation règlent le volume de matériau dans la
chambre de répartition et donc la hauteur de matériau.
NB : le volume des matériaux doit être conservé aussi constant que possible pour obtenir un uni
satisfaisant.
Alimentation du finisseur
Le finisseur assure un déplacement régulier de la machine et une alimentation de la table avec les éléments
suivants :
une trémie de réception à l’avant dans laquelle les camions sont déchargés.
un convoyeur mécanique horizontal (simple ou double) qui assure le transfert des enrobés de la
trémie de réception vers l’arrière de l’appareil ;
deux vis hélicoïdales à l’arrière, à pas inversés, qui répartissent les enrobés sur toute la largeur
d’épandage.
Le conducteur du finisseur commande le guidage en translation, la vitesse d’épandage et le
Remplissage. Un régleur commande l’alimentation et le réglage des points d’attache de la table. La
conduite d’un finisseur est assujettie au temps de réponse de la table flottante, aux variations de
réglage et à la capacité d’anticipation des ouvriers pour franchir certains obstacles
La vitesse d’avancement d’un finisseur doit être aussi constante que possible.
Des changements de vitesse brusques entraînent des différences de taux de compactage
immédiatement derrière le finisseur et altèrent l’uni de surface. La vitesse doit être adaptée à
MR : R.Semara TS CTP . 19
MODULE: SUIVIS DES TRAVAUX DE REALISATIONS INSFP BTP CHLEF
La table de répartition
Le rôle principal de la table de répartition est d’épandre les enrobés suivant une épaisseur et un profil
déterminés.
La table de répartition est tirée derrière le finisseur par deux bras, un de chaque côté, liés au finisseur
par l’intermédiaire de vérins hydrauliques verticaux.
Un système intégré de dameurs et de vibrateurs permet au matériau de glisser sous la table et d’y être
tassé à la sortie. La table lisseuse peut être ajustée à l’aide des vérins de commande afin de donner un
angle d’incidence adapté à l’épaisseur d’enrobés à épandre.
MR : R.Semara TS CTP . 20
MODULE: SUIVIS DES TRAVAUX DE REALISATIONS INSFP BTP CHLEF
c.3- Le compactage
Le compactage a pour objectif d’amener le matériau répandu au pourcentage de vides permettant d’obtenir
les performances souhaitées
Le compactage est réalisé par un atelier formé de divers engins de compactage agissant dans un ordre
déterminé et selon un plan de balayage de la surface à compacter
Principe de base (pourquoi le compactage)
MR : R.Semara TS CTP . 21
MODULE: SUIVIS DES TRAVAUX DE REALISATIONS INSFP BTP CHLEF
Le compacteur principal : c’est l’engin qui effectue l’essentiel du compactage de la couche . dans
le cas des bétons bitumineux, le compacteur principal est souvent un compacteur à pneus ou un
compacteur mixte vibrant.
Le compacteur de finition : c’est l’engin qui procède à la finition de la couche pour éliminer les
traces du compacteur principal et donner l’uni nécessaire à la couche compactée.
Généralement, l’engin de finition est un compacteur à cylindre lisse de 6 à 10 tonnes
Pour les zones
Difficiles d’accès, le compactage est réalisé par des dames ou des plaques vibrantes de dimensions
adaptées.
Compacteurs
• Vibrants
Vibrations (verticales)
Oscillation des pneumatiques.
Oscillations (horizontales)
Pneumatiques
• Statiques
Rouleaux d’acier lisses
Pneumatiques
c.3.2- Technique de compactage
Les pneus des rouleaux pneumatiques doivent être conservés
chaud (Utiliser des jupes.)
MR : R.Semara TS CTP . 22
MODULE: SUIVIS DES TRAVAUX DE REALISATIONS INSFP BTP CHLEF
De plus le joint longitudinal de la couche de roulement doit se trouver le plus possible au voisinage
des bandes de signalisation pour éviter qu’il se trouve sous le passage des roues.
Le répandage de la nouvelle bande est conduit de façon à recouvrir d’au moins 2 cm le bord
longitudinal de la bande adjacente,les enrobés recouvrant l’ancienne bande sont soigneusement
éliminés par la suite.
D≥2cm
Dans le cas de finisseurs travaillant en parallèle, la distance
entre eux ne doit en aucun cas excéder 20 m.
Utilisation d'une technique appropriée pour assurer un bon collage entre deux bandes (chaud à
froid) Froid Chaud
D≥15cm ; α≈45°
Utilisation de liant d'accrochage sur le joint
Compactage sur la bande froide (mode statique) en chevauchant 150mm sur la bande chaude.
Compacteur
(statique)
Chaud Froid
D≥15 cm
Compactage sur la bande chaude (mode vibration) en chevauchant 150mm sur la bande froide
Compacteur
(vibrante)
Chaud Froid
D≥15 cm
MR : R.Semara TS CTP . 23
MODULE: SUIVIS DES TRAVAUX DE REALISATIONS INSFP BTP CHLEF
Les joints transversaux des différentes couches sont décalés d’au moins 1 m.
Couche de roulement
Couche de base
Couche de fondation
D≥1.00 m
Lors de chaque reprise, le bord de l’ancienne bande est coupé sur toute son épaisseur de façon à exposer
une surface fraîche.
Cette coupe est pratiquée pour éliminer la partie en biseau augmentée d’au moins 120 cm. La surface
dégagée par cette découpe est enduite à l’émulsion de bitume, juste avant la mise en place de la nouvelle
bande.
MR : R.Semara TS CTP . 24
