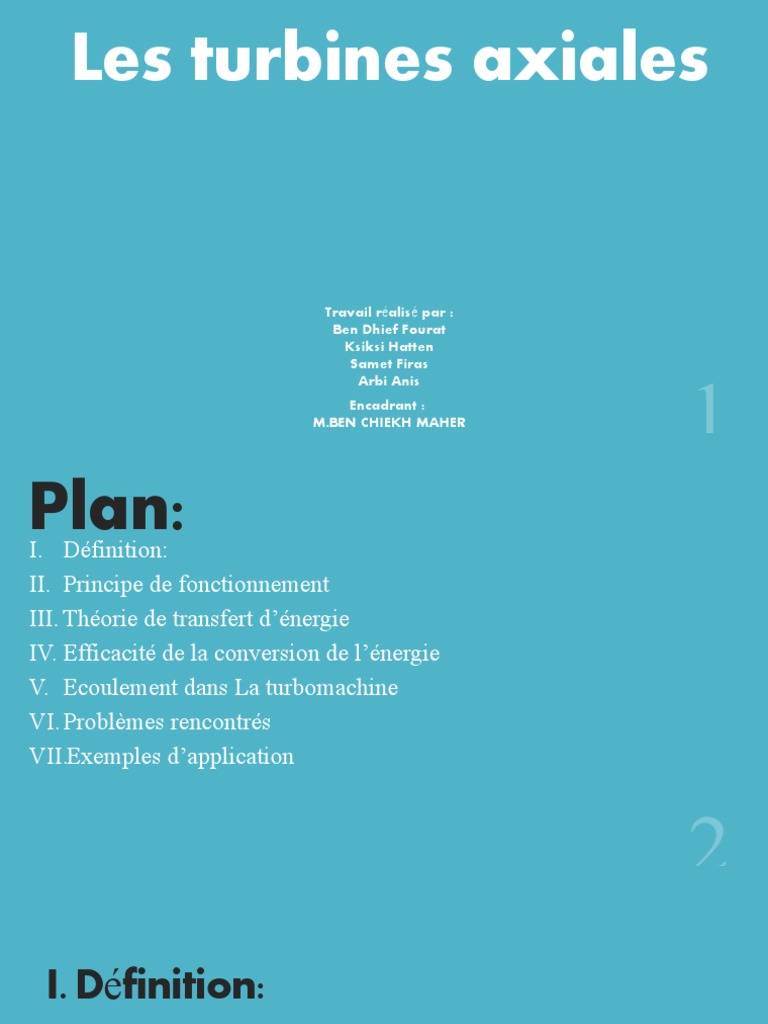

Les turbines axiales

Travail réalisé par :

Ben Dhief Fourat
Ksiksi Hatten
Samet Firas
Arbi Anis
Encadrant :
M.BEN CHIEKH MAHER
Plan:
I. Définition:
II. Principe de fonctionnement
III. Théorie de transfert d’énergie
IV. Efficacité de la conversion de l’énergie
V. Ecoulement dans La turbomachine
VI. Problèmes rencontrés
VII.Exemples d’application
I. Définition:
Une turbine est un dispositif rotatif qui convertit
l’énergie interne d’un flux de fluide en
écoulement en énergie mécanique .
La turbine axiale travaille comme une turbine à
réaction, comme on en trouve dans la construction
de turbines à vapeur.
II. Principe de fonctionnement :
Dans la turbine à flux axial, le fluide circule par
un passage annulaire entourant l’arbre de sortie
de puissance tournante, dans une direction
sensiblement parallèle à l’axe de l’arbre.
Le fluide pénètre dans la turbine en traversant un
stator où il est dévié et accéléré puis entre en
contact avec les aubes mobiles, y libère de
l’énergie cinétique et de l’énergie de pression et
met le rotor en mouvement.
III. Théorie de transfert d’énergie :
La théorie du transfert d'énergie dans une turbine axiale se concentre sur la manière
dont l'énergie cinétique d'un fluide en mouvement peut être convertie en énergie
mécanique utile. Dans une turbine axiale, le fluide (gaz ou liquide) est acheminé à
travers les pales de la turbine en suivant une direction axiale, ce qui entraîne une
conversion de l'énergie cinétique en énergie mécanique.

Le transfert d'énergie est influencé par de nombreux facteurs, tels que la forme et la
géométrie des pales, la vitesse et la direction du fluide entrant, ainsi que la
température et la pression du fluide. Pour maximiser le transfert d'énergie, il est
important de concevoir les pales de la turbine de manière à optimiser la vitesse et la
direction du fluide à chaque étape du processus.

Le transfert d'énergie peut également être modélisé et quantifié à l'aide d'équations

mathématiques telles que l'équation de continuité, l'équation de Bernoulli et
l'équation de puissance. Ces équations permettent de déterminer les relations entre la
pression, la vitesse et l'énergie cinétique du fluide, ainsi que la quantité d'énergie
mécanique produite par la turbine.
 III. Théorie de transfert d’énergie :
Voici quelques équations couramment utilisées pour décrire le transfert d'énergie
dans une turbine axiale :

Équation de continuité : Cette équation décrit la relation entre le débit volumique de

fluide et la vitesse du fluide à différents points de la turbine.

Équation de Bernoulli : Cette équation décrit la relation entre la pression, la vitesse

et l'énergie cinétique du fluide.

Équation de la puissance : Cette équation décrit la quantité d'énergie transférée à la

turbine à chaque tour.
IV. Efficacité de la conversion de l’énergie :

les facteurs qui affectent l'efficacité de conversion de l'énergie dans une turbine axiale :

Caractéristiques de l'écoulement : L'efficacité de conversion de l'énergie d'une turbine axiale dépend en
grande partie des caractéristiques de l'écoulement, telles que la pression et la vitesse de l'écoulement
d'entrée et de sortie. Si la pression d'entrée est élevée et la vitesse d'entrée est faible, l'efficacité sera plus
élevée. De même, si la pression de sortie est faible et la vitesse de sortie est élevée, l'efficacité sera
également plus élevée.
Conception de la turbine : La conception de la turbine est un autre facteur important qui affecte l'efficacité
de conversion de l'énergie. La conception du profil des aubes, du nombre d'aubes, du diamètre de la turbine,
etc., peuvent tous affecter l'efficacité de conversion de l'énergie.
Matériaux : Les matériaux utilisés pour fabriquer les composants de la turbine, tels que les aubes, les entrées
et les sorties, peuvent également affecter l'efficacité de conversion de l'énergie. Les matériaux plus légers et
plus résistants à la corrosion peuvent aider à améliorer l'efficacité de conversion de l'énergie.
Contrôle de la turbine : Les systèmes de contrôle de la turbine, tels que les systèmes de régulation de la
vitesse, peuvent aider à améliorer l'efficacité de conversion de l'énergie en maintenant des conditions
opérationnelles optimales.


 IV. Efficacité de la conversion de l’énergie :
En général, une turbine axiale moderne peut avoir une efficacité de conversion de l'énergie de l'ordre de 80 à 90%, mais
cela dépend des conditions opérationnelles spécifiques et de la conception de la turbine.
L'efficacité de conversion de l'énergie d'une turbine axiale peut être déterminée à partir de l'équation suivante :

où :
η = efficacité de conversion de l'énergie (en pourcentage)
Wout = travail mécanique sortant de la turbine
Win = travail mécanique entré dans la turbine
 Le travail mécanique entré dans la turbine peut être déterminé à partir de l'équation suivante :

où :

ρ = masse volumique de l'air ou de l'autre fluide
A = section transversale de l'entrée de la turbine
V1 = vitesse d'entrée de l'air ou de l'autre fluide

IV. Efficacité de la conversion de l’énergie :
Le travail mécanique sortant de la turbine peut être déterminé à partir de l'équation
suivante :


où :

V2 = vitesse de sortie de l'air ou de l'autre fluide
Losses = pertes totales, telles que les pertes de friction, les pertes de chaleur, etc.

En conclusion, pour maximiser l'efficacité de conversion de l'énergie dans une turbine axiale, il
est important de prendre en compte plusieurs facteurs tels que les caractéristiques de
l'écoulement, la conception de la turbine, les matériaux utilisés et les systèmes de contrôle. On
peut utiliser des méthodes de simulation et d'analyse pour évaluer et optimiser ces facteurs afin
de maximiser l'efficacité de conversion de l'énergie dans une turbine axiale.
 V. Ecoulement dans La turbomachine
:
Le sens d’écoulement du fluide traversant la machine est essentiellement parallèle à l’axe
de rotation de la machine, et on les appelle donc des machines axiales.

La relation entre les vitesses est simplement :

appelée vitesse absolue ,

appelée vitesse relative.

Où est la vitesse d’entraînement correspondant au mouvement du repère tournant.

S’agissant d’un mouvement de rotation pure, la vitesse d’entraînement vaut simplement :

Ou, en exprimant le vecteur position dans un système de coordonnées cylindriques :

Et comme :

Alors :

c.-à-d. que la vitesse d’entraînement est purement tangentielle. Les vitesses absolue,
relative et d’entraînement étant dans un même plan, on les visualise aisément à l’aide
d’un diagramme vectoriel dans ce plan, auquel on donne le nom de triangle des
vitesses.

On note respectivement α et β les angles entre le vecteur vitesse absolue (resp.

Relative) et le vecteur vitesse d’entraînement
 VI. Problèmes rencontrés :
Bien que les turbines axiales soient largement utilisées dans de nombreuses applications industrielles en
raison de leur fiabilité et de leur efficacité, elles peuvent également rencontrer des problèmes qui peuvent
affecter leur performance. Voici quelques problèmes couramment rencontrés lors de l'utilisation de turbines
axiales :

1-Usure des pales : Les pales de la turbine subissent des forces de cisaillement et de torsion en raison du
mouvement du fluide à travers la turbine. Cela peut entraîner une usure prématurée des pales, ce qui
peut affecter la performance de la turbine.
2-Vibrations excessives : Les vibrations excessives peuvent être causées par des irrégularités dans la
rotation de l'arbre de la turbine, des anomalies de balance ou des problèmes de montage. Les vibrations
excessives peuvent endommager la turbine et les équipements adjacents.
3-Fuite de fluide : Les fuites de fluide peuvent être causées par des fissures dans les conduites de fluide ou
des problèmes d'étanchéité. Les fuites de fluide peuvent entraîner une perte d'efficacité et endommager
les équipements adjacents.
4-Erosion du fluide : Le fluide à travers la turbine peut causer une erosion des pales, ce qui peut affecter
la performance de la turbine.
5-Problèmes de lubrification : Les problèmes de lubrification peuvent être causés par un manque d'huile
ou une huile contaminée. Les problèmes de lubrification peuvent endommager les pièces mobiles de la
turbine et entraîner une réduction de la performance.
6-Problèmes d'étanchéité : Les problèmes d'étanchéité peuvent être causés par des joints défectueux ou
des problèmes d'assemblage. Les fuites peuvent entraîner une perte de pression et une réduction de la
performance de la turbine.

En résumé, les turbines axiales peuvent rencontrer des problèmes tels que l'usure des pales, les vibrations
excessives, les fuites de fluide, l'érosion du fluide, les problèmes de lubrification et les problèmes
d'étanchéité, qui peuvent affecter la performance de la turbine. Il est donc important de les surveiller
régulièrement et de les entretenir correctement pour minimiser les problèmes et garantir une performance
optimale.

 VII. Exemples d’application :
Les turbines axiales sont largement utilisées dans de nombreuses applications industrielles pour convertir l'énergie
potentielle ou cinétique d'un fluide en énergie mécanique. Voici quelques exemples d'applications de turbines
axiales :

Production d'électricité : Les turbines axiales sont souvent utilisées pour produire de l'électricité dans les centrales
électriques à vapeur, les turbines à gaz et les turbines à eau. La vapeur, le gaz ou l'eau est dirigé à travers la turbine
axiale pour entraîner les pales en rotation. L'arbre de la turbine est connecté à un générateur électrique qui génère
de l'électricité.

Propulsion de navires : Les turbines axiales peuvent être utilisées pour entraîner des moteurs de navire pour les
applications maritimes telles que les navires de transport de passagers, les navires de commerce et les navires
militaires.

Applications de compresseur : Les turbines axiales peuvent être utilisées pour comprimer les gaz pour les
applications telles que le transport de gaz naturel, le stockage de gaz et les pipelines de gaz.

Systèmes de production de vapeur : Les turbines axiales peuvent être utilisées pour produire de la vapeur pour
les applications telles que la production d'électricité, la production de chaleur industrielle et la production de
vapeur pour les processus industriels.
Applications hydroélectriques : Les turbines axiales peuvent être utilisées pour produire de l'électricité à partir de
l'énergie potentielle de l'eau dans les centrales hydroélectriques.

En résumé, les turbines axiales sont largement utilisées dans de nombreuses applications industrielles pour
convertir l'énergie potentielle ou cinétique d'un fluide en énergie mécanique pour la production d'électricité, la
propulsion de navires, la compression de gaz, la production de vapeur et les applications hydroélectriques.
