REPUBLIQUE ALGERIENNE DEMOCRATIQUE ET POPULAIRE

Ministère de l’Enseignement Supérieur et de la Recherche Scientifique

UNIVERSITE DES SCIENCES ET DE LA TECHNOLOGIE D'ORAN MOHAMED BOUDIAF

FACULTE DE GENIE ELCTRIQUE
DEPARTEMENT D’AUTOMATIQUE

2ère année Master AII Année : 2021 - 2022

Module : TP n°2 de Robotique M-R - BENACHENHOU

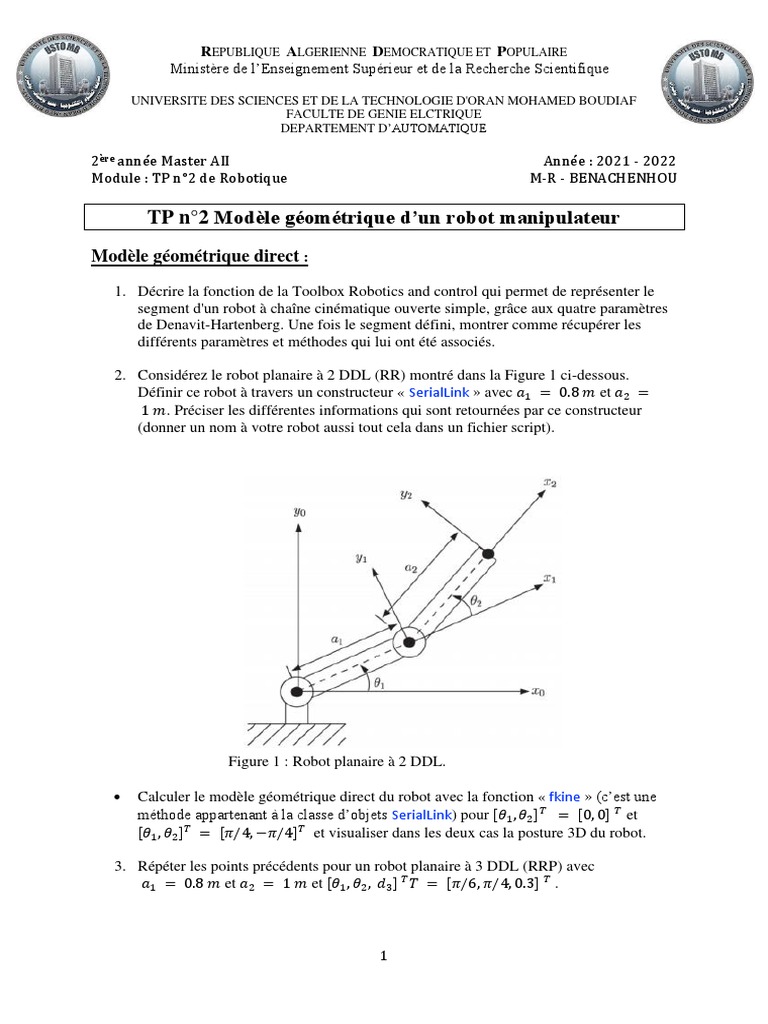

TP n°2 Modèle géométrique d’un robot manipulateur

Modèle géométrique direct :
1. Décrire la fonction de la Toolbox Robotics and control qui permet de représenter le
segment d'un robot à chaîne cinématique ouverte simple, grâce aux quatre paramètres
de Denavit-Hartenberg. Une fois le segment défini, montrer comme récupérer les
différents paramètres et méthodes qui lui ont été associés.

2. Considérez le robot planaire à 2 DDL (RR) montré dans la Figure 1 ci-dessous.

Définir ce robot à travers un constructeur « SerialLink » avec 𝑎1 = 0.8 𝑚 et 𝑎2 =
1 𝑚. Préciser les différentes informations qui sont retournées par ce constructeur
(donner un nom à votre robot aussi tout cela dans un fichier script).

Figure 1 : Robot planaire à 2 DDL.

• Calculer le modèle géométrique direct du robot avec la fonction « fkine » (c’est une
méthode appartenant à la classe d’objets SerialLink) pour [𝜃1 , 𝜃2 ]𝑇 = [0, 0] 𝑇 et
[𝜃1 , 𝜃2 ]𝑇 = [𝜋/4, −𝜋/4]𝑇 et visualiser dans les deux cas la posture 3D du robot.

3. Répéter les points précédents pour un robot planaire à 3 DDL (RRP) avec
𝑎1 = 0.8 𝑚 et 𝑎2 = 1 𝑚 et [𝜃1 , 𝜃2 , 𝑑3 ] 𝑇 𝑇 = [𝜋/6, 𝜋/4, 0.3] 𝑇 .

1
 REPUBLIQUE ALGERIENNE DEMOCRATIQUE ET POPULAIRE
Ministère de l’Enseignement Supérieur et de la Recherche Scientifique

UNIVERSITE DES SCIENCES ET DE LA TECHNOLOGIE D'ORAN MOHAMED BOUDIAF

FACULTE DE GENIE ELCTRIQUE
DEPARTEMENT D’AUTOMATIQUE

2ère année Master AII Année : 2021 - 2022

Module : TP n°2 de Robotique M-R - BENACHENHOU

4. Lancer maintenant le script « mdl_cobra600 ». De quel robot s'agit-t-il ? Quelles sont

ces caractéristiques principales ? Visualiser la posture du robot dans le cas suivant :
[0, 0, 0, 0] 𝑇 "angle zéro",

5. Lancer maintenant le script « mdl_puma560 ». De quel robot s'agit-t-il ? Quelles sont

ces caractéristiques principales ? Visualiser la posture du robot dans les cas suivants :

a) [0, 0, 0, 0, 0, 0]𝑇 "angle zéro",

b) [0, 𝜋/2, −𝜋/2, 0, 0, 0] 𝑇 "prêt",
c) [0, 0, −𝜋/2, 0, 0, 0] 𝑇 "étendu",
d) [0, 𝜋/4, −𝜋, 0, 𝜋/4, 0]𝑇 "nominal".

Remarque :

• Aidez-vous des fonctions de la toolbox : Link, SerialLink, PrismaticMDH,

RevoluteMDH, fkine.
• Par défaut les paramètres de Denavit-Hartenberg ne sont pas ceux étudiés dans le
cours. Pour pouvoir utilisés ces derniers vous devez utiliser les paramètres de Denavit-
Hartenberg modifiés dans la toolbox. (MDH).

2
 REPUBLIQUE ALGERIENNE DEMOCRATIQUE ET POPULAIRE
Ministère de l’Enseignement Supérieur et de la Recherche Scientifique

UNIVERSITE DES SCIENCES ET DE LA TECHNOLOGIE D'ORAN MOHAMED BOUDIAF

FACULTE DE GENIE ELCTRIQUE
DEPARTEMENT D’AUTOMATIQUE

2ère année Master AII Année : 2021 - 2022

Module : TP n°2 de Robotique M-R - BENACHENHOU

Modèle géométrique Inverse:

La fonction fkine permettait de calculer la pose de l’effecteur en fonction des angles

articulaires. Un problème d’intérêt pratique réel est le problème inverse : étant donné la pose
souhaitée de l’organe terminal, quelles sont les coordonnées articulaires requises ?

Nous allons commencer par le modèle géométrique inverse de façon symbolique pour le robot
planaire de 2 DLL avec la Toolbox :

import ETS2.*
a1 = 0; a2 = 0.8;
E = Rz('q1') * Tx(a1) * Rz('q2') * Tx(a2)
syms q1 q2 real
TE = E.fkine( [q1, q2] )
syms x y real
e1 = x == TE.t(1)
e2 = y == TE.t(2)
[s1,s2] = solve( [e1 e2], [q1 q2] )

• Expliquez en détail ce que fait le script au-dessus.

1. Calculer le modèle géométrique inverse du robot à 2DDL vu précédemment (première

partie du TP) pour une pose de (x =0.6, y =0.7).
2. Calculer le modèle géométrique inverse du robot Cobra 600 pour une posture de (𝑥 =
0.4, 𝑦 = −0.3, 𝑧 = 0.2, 𝜃𝑥 = 30°, 𝜃𝑦 = 40° 𝜃𝑧 = 160°
3. Calculer le modèle géométrique inverse du robot Puma 560 pour la position dite
« nominale » (vue dans la première partie du TP).

Remarque :

Les méthodes utilisées sont ikine et ikine6s.

La pose pour le modèle géométrique inverse dois être donnée sous forme de matrice de
transformation homogène. Exemple : T = SE3(x, y, z) * SE3.rpy(𝜃𝑥 , 𝜃𝑦 , 𝜃𝑧 , 'deg').
