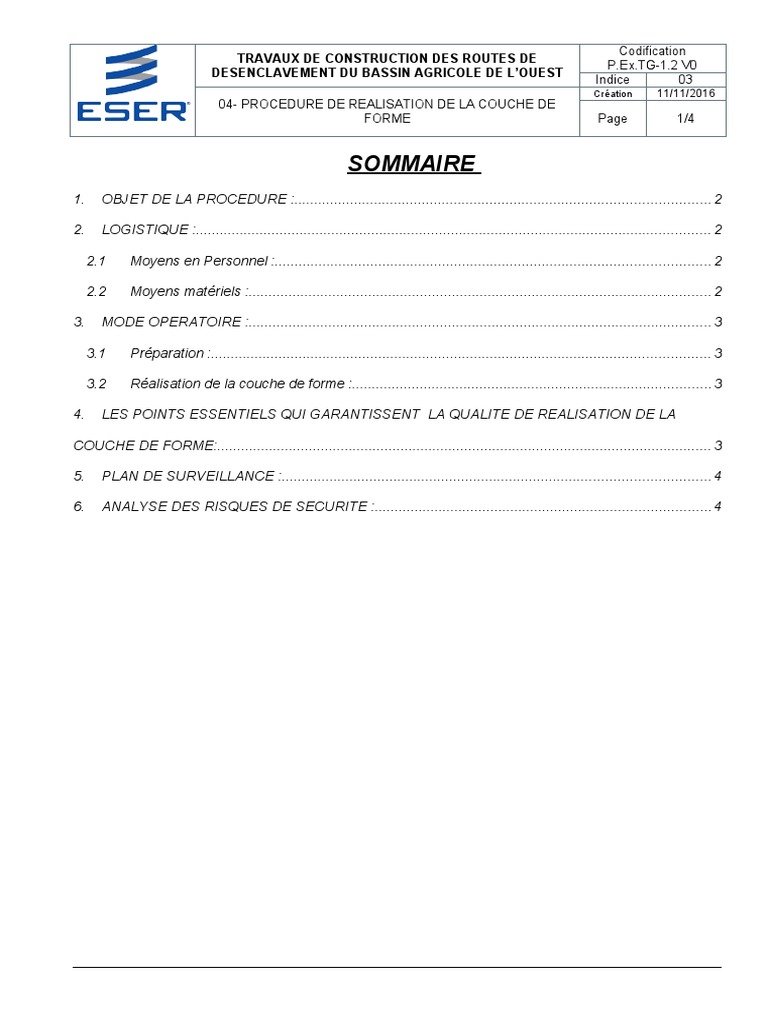

SOMMAIRE
1. OBJET DE LA PROCEDURE :........................................................................................................ 2
2. LOGISTIQUE :................................................................................................................................. 2
3. MODE OPERATOIRE :.................................................................................................................... 3
3.1 Préparation :............................................................................................................................. 3
COUCHE DE FORME:............................................................................................................................ 3
5. PLAN DE SURVEILLANCE :........................................................................................................... 4
1. OBJET DE LA PROCEDURE :
Cette procédure a pour but de décrire les méthodes mises en œuvre pour la réalisation de la couche
de forme.
Documents de Référence :
- Cahier de Clauses des Techniques Générale (CCTG)
- Cahier de Clauses des Techniques Particulières (CCTP)
2. LOGISTIQUE :
2.1 Moyens en Personnel :
- Responsable des travaux
- Responsable QSE
- Chef de chantier
- équipe terrassement
- Des ouvriers spécialisés
- Des manœuvres
- Conducteurs d’engins
- Chauffeurs de camion
- Equipe topographique
- Equipe laboratoire
3. MODE OPERATOIRE :
Les travaux de réalisation de la couche de forme pourront commencer lorsque :
• L’ensemble des travaux préparatoires a été réalisé,
• L’étude des terrassements a été validée par la mission de contrôle,
• L’implantation a été réalisée (piquetage de l’emprise),
• Le Maitre d’ouvrage aura agrée les plans de terrassement que nous lui aurons soumis.
3.1 Préparation :
Les travaux préalables qui seront effectués pour garantir la bonne réalisation de la couche de forme
sont les suivants :
• Le nivellement et la réception de l’arase terrassement,
• La réception de la PST.
3.2 Réalisation de la Couche de forme :
Principes généraux :
- Nous exécuterons la couche de forme sur une épaisseur de 30 cm de grave naturelle avec un
pourcentage de fine (80µ < 70%) de classification S3/S4 (CBR≥10).
Mise en œuvre de la couche de forme :
- La mise en œuvre se fera par un réglage des matériaux en surépaisseur pour éviter des
rechargements ultérieurs trop minces,
- A la fin du transport, nous nettoierons et enlèverons les boues, réglerons la surface après
griffage sur 20 cm, puis nous arroserons et compacterons.
- Nous soumettrons à l'accord du Maître d'œuvre, avant exécution et pour chaque nature de
matériaux, la valeur de l'épaisseur maximale des couches élémentaires que nous nous
proposons d'obtenir après compactage; cette épaisseur étant déterminée en fonction du poids
spécifique à obtenir de la nature et de l'état des matériaux et de matériels utilisés.
- La mise en œuvre de la couche de forme fera l’objet d’une planche d’essai.
Réception :
- La réception de la couche de forme sera effectuée sur la base des essais de déflexion à la
poutre de Benkelman.
- En cas de non-conformité des performances souhaitées, une reprise avec enlèvement du
matériau peu portant et remise en œuvre de matériau de meilleure qualité seront préconisées.
5. PLAN DE SURVEILLANCE :
Phase de PC PA Responsable Mode Fréquence Critères Référence
travaux du contrôle opératoire du du d'acceptation
Fiche de
contrôle contrôle
Codification
TRAVAUX DE CONSTRUCTION DES ROUTES DE
P.Ex.TG-1.2 V0
DESENCLAVEMENT DU BASSIN AGRICOLE DE L’OUEST
Indice 03
Création 11/11/2016
04- PROCEDURE DE REALISATION DE LA COUCHE DE
FORME Page 4/4
suivi
ρ≥95% de
Densité en
Compactage X 1 point par l’OPM pour 95% Fiche N°10
place
Responsable ½ profil des points.
Labo.
Déformation de
X Déflexion d<200/100 mm Fiche N°26
la plateforme.
