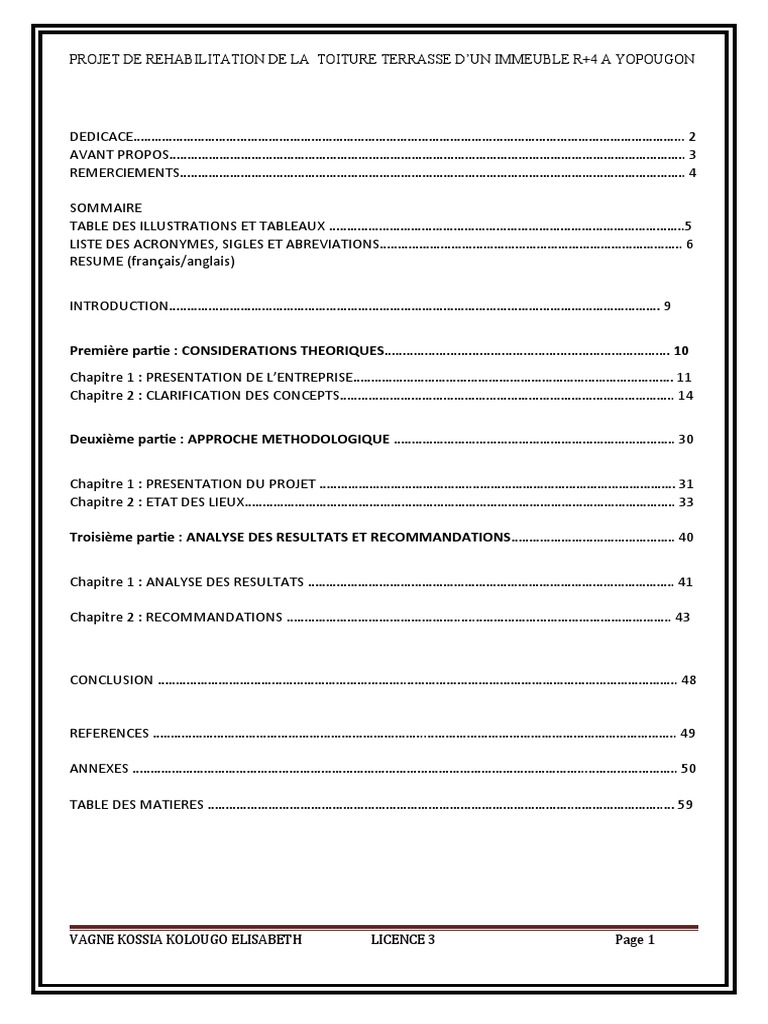

DEDICACE……………………………………………………………………………………………………………………………………….. 2
AVANT PROPOS………………………………………………………………………………………………………………………………. 3
REMERCIEMENTS……………………………………………………………………………………………………………………………. 4
SOMMAIRE
TABLE DES ILLUSTRATIONS ET TABLEAUX ……………………………………………………………………………………….5
LISTE DES ACRONYMES, SIGLES ET ABREVIATIONS…………………………………………………………………………. 6
RESUME (français/anglais)
INTRODUCTION………………………………………………………………………………………………………………………… 9
CONCLUSION …………………………………………………………….…………………………………………………………………. 48
REFERENCES …………………………………………………………………..……………………………………………………………. 49
ANNEXES ………………………………………………………………………………………………………………..……………………. 50
DEDICACE
Je dédie ce travail à :
À tous mes amis (es) de promotion de 3éme année LICENCE en Génie Civil
AVANT PROPOS
REMERCIEMENTS
J’adresse aussi mes vifs remerciements aux membres des jurys pour avoir
bien voulu examiner et juger ce travail.
Mes remerciements vont à tout le personnel que j’ai contacté durant mon
stage au sein de l’entreprise BEMITIAN SA auprès desquelles j’ai trouvé
l’accueil chaleureux, l’aide et l’assistance dont j’ai besoin.
Je ne laisserai pas cette occasion passer, sans remercier tous les enseignants
et le personnel de l’Université tertiaire et Technologie Loko (UTT LOKO).
Enfin, mes remerciements à tous ceux qui ont contribué de prés ou de loin
au bon déroulement de ce projet
RESUME FRANÇAIS
La réhabilitation d’une toiture terrasse consiste soit à renouveler une étanchéité qui a
Dans notre cas il s’agit d’une toiture terrasse dont l’étanchéité présente des failles.
L’objectif de notre mémoire est axé autour de trois points qui nous permettrons de
répondre a cette problématique : comment pouvons nous apporter une solution durable
Ensuite la deuxième partie sera consacrée à la description du projet, à l’état des lieux.
Enfin la dernière partie comprend l’analyse des résultats obtenus après étude et les
recommandations.
ABSTRACT
The rehabilitation of a flat roof consists of either renewing a waterproofing that has
The objective of our thesis is centered around three points which will allow us to
respond to this problem: How can we provide a sustainable solution linked to the
First part the theoretical consideration which aims at the presentation of the company
Then the second part will be devoted to the description of the project, to the inventory.
Finally, the last part includes the analysis of the results obtained after the study and the
recommendations.
INTRODUCTION
PARTIE I
Considérations théoriques
1. Historique
L’entreprise est implantée en côte d’ivoire depuis 2011 et ses compétences couvrent
de nombreux domaines de génie civil.
toujours mobilisé un Ingénieur chef de projet ou chef de mission a qui son associé un
ou plusieurs techniciens selon l’ampleur du travail confié à réaliser.
3. DOMAINES D’ACTIVITES
3.1. BATIMENT
Construction et réhabilitation de bâtiment
Rénovation de bâtiment
Entretien de bâtiment
Construction d’ouvrages d’arts
Tous corps d’état dans le domaine des travaux de bâtiment
Viabilisation de terrain
Terrassement
Assainissement
Hydraulique
Enrobé
1. GENERALITES
Toiture-terrasse accessible aux piétons : ce toit est aménagé de manière à ce que les
habitants de l’immeuble (ou de la maison) puissent le fréquenter. Sa surface est
variable et il peut même prendre le nom de terrasse lorsqu’il est assez petit. Les idées
d’agencement sont multiples : il est par exemple possible d’y aménager un salon pour
favoriser la détente, de créer un coin barbecue et même un carré de jardin pour ceux
qui ont les mains vertes. Certains espaces sont de véritables parcs publics, avec des
arbres, des bancs, un système d’éclairage. Des aires de jeux ou des terrains de sport
peuvent aussi y être aménagés.
toiture-terrasse jardin : ici, une partie seulement de la terrasse sera couverte de
végétaux, tandis que le reste sera agrémenté autrement.
La toiture-terrasse praticable par les véhicules légers ou lourds : ici, l’espace
disponible sur le toit est converti en parking. Les architectes ainsi que les maîtres
d’œuvre se doivent ainsi de vérifier la résistance du bâti ainsi que son étanchéité, sa
résistance, sa performance thermique. Les rampes permettent aux véhicules d’accéder
au parking et à ses différents niveaux.
Quelle est la composition d'une toiture-terrasse accessible?
Un toit-terrasse est principalement composé des parties suivantes :
Un garde-corps qui est obligatoire dès lors que la hauteur de la terrasse est supérieure
ou égale à un mètre.
Noté bien : les professionnels en charge du chantier doivent bien étanchéifier les
acrotères pour que l’eau ne s’infiltre pas entre les interstices se trouvant entre la dalle
et le muret de rebord. La récupération et l’évacuation de l’eau doivent également être
étudiées pour éviter la formation de flaques à la surface du toit.
La résine
Le bitume
L’asphalte
la membrane est chauffée au chalumeau pour qu’elle adhère sur le support. Deux
choix de bitume se présentent :
- Les membranes de bitume SBS qui sont obtenues en mélangeant le bitume avec du
Styrène Butadiène Styrène, un polymère qui leur confère une bonne flexibilité. Elles
sont performantes et peuvent être installées sur n’importe quel support. Ces
membranes sont néanmoins peu résistantes aux UV et peuvent se fendiller au fil du
temps. Il est ainsi indispensable de les protéger avec des gravillons ou un revêtement
quelconque.
- Les membranes de bitume APP qui sont fabriquées en liant le bitume avec du
plastomère polypropylène a tactique. Elles sont résistantes aux UV, flexibles et ne
fondent que lorsqu’elles sont portées à 130 °C. Elles ne risquent donc pas de couler
même si elles sont appliquées sur des toits ayant une pente plus ou moins marquée.
Leur pose s’effectue obligatoirement au chalumeau.
L’asphalte
L’asphalte est un amalgame de bitume et de granulat. Il est chauffé à 230 °C pour le
liquéfier avant de l’étaler au rouleau ou avec une truelle sur la surface à couvrir. Il ne
peut être mis en œuvre que sur une surface maçonnée. Comme l’esthétique est
importante pour que la toiture-terrasse soit conviviale, il est ainsi possible de colorer le
bitume et l’asphalte avec des paillettes afin qu’ils perdent leur aspect trop austère.
Les différentes sortes de protections circulables
Le choix de revêtement des toitures-terrasses étant vaste, nous ne retiendrons que les
plus courants qui sont :
Le carrelage
En général, les carreaux sont directement appliqués sur l’écran d’indépendance avec
du mortier colle. Ils pourront plus tard être traités avec un revêtement
imperméabilisant pour faciliter l’évacuation de l’eau de pluie
Le toit-terrasse jardin
Il ne s’agit pas à proprement parler d’une toiture végétalisée, mais d’une terrasse dont
une partie a été transformée en jardin. Il est donc possible d’y implanter une pergola,
d’aménager des allées, un potager et une pelouse. On pourra aussi y planter des
massifs de fleurs, voire de grands arbres. La pose d’une chape anti racine est
essentielle pour protéger l’étanchéité terrasse jardin. Cette membrane est en effet très
robuste et ne peut pas être perforée par les racines qui risqueraient d’atteindre la
maçonnerie. Il existe néanmoins une liste des plantes interdites sur terrasse à savoir les
bambous, certains arbustes comme l’argousier et le buddleia du père David, les
grandes graminées et quelques arbres comme le peuplier et le saule. Pendant
l’entretien de cette toiture-terrasse jardin, on veillera à utiliser des outillages adaptés et
qui ne risquent pas de dégrader son étanchéité, à l’exemple des tondeuses ou des
débroussailleuses.
L’énergie et les vibrations dues à la circulation des véhicules, les manœuvres qui y
sont réalisées, ce sont autant d’évènements qui peuvent mettre à mal sa structure.
éléments qui jouent à la fois sur sa solidité et sur son étanchéité. Découvrez-les ci-
dessous, dans l’ordre de leur disposition.
L’élément porteur
Il s’agit du toit du bâtiment. Sa configuration est plane, d’où sa qualification de
terrasse.
À noter que les étapes à accomplir pendant l’opération d'étanchéité restent les mêmes,
quel que soit l’élément porteur.
Le pare-vapeur
Il se présente sous la forme d’une membrane dont l’épaisseur est de 1 mm environ. Sa
mission principale est de protéger l’isolant de l’humidité causée par la condensation de
la vapeur d’eau en contact avec le plancher froid. Elle peut être en PVC et dans ce cas
elle sera soudée à chaud sur le support tandis que du PVC liquide sera coulé sur les
bords de chaque rouleau pour bien les étanchéifier. La gaine bitumeuse est également
très sollicitée en raison de son efficacité. Quel que soit le type de pare-vapeur choisi,
ses rebords seront relevés le long des acrotères pour optimiser l’imperméabilisation de
l’édifice. Enfin, le pare-vapeur n’est pas utile lorsque l’isolant est déjà muni d’une
pellicule pare-vapeur.
L’isolant
Il prévient les pertes de calories par le toit tout en optimisant l’isolation phonique et
acoustique du bâtiment. Les isolants les plus courants sont :
isolants après leur dépose. Les plus populaires sont la laine de roche et la laine de
verre.
La mousse résolique dont la capacité isolante est élevée. Elle est également appréciée
pour son caractère non inflammable.
Le polystyrène extrudé qui possède une très haute performance thermique. Il est
connu pour sa longue durée de vie et pour sa grande résistance à l’humidité.
Le verre cellulaire : il est léger, il est résistant au feu et à l’humidité et repousse les
insectes.
La toiture végétalisée : elle renforce la structure isolante déjà présente et minimise les
variations de température dans l’immeuble.
L’écran de séparation chimique: Il s’agit d’un textile tendu sur l’isolant afin que
celui-ci ne soit pas directement en contact avec le matériau d’étanchéité. Il a aussi
pour rôle de réduire les forces mécaniques exercées sur les plaques isolantes et de
ménager leurs joints.
L’étanchéité
C’est l’élément qui contribuera principalement à imperméabiliser le toit. Plusieurs
solutions d’étanchéité toiture terrasse inaccessible existent :
Le bitume
Il est présenté sous forme de lés avec une armature en polyester non tissé. La pose des
panneaux sur le support s’effectue à chaud avec la flamme d’un chalumeau. Pour
renforcer sa résistance face à l’usure, le bitume est systématiquement associé à des
élastomères ou à des plastomères.
- Le Styrène Butadiène Styrène est par exemple un élastomère qui lui confère plus de
souplesse en raison de sa propriété élastique identique à celle du caoutchouc. Il a
néanmoins tendance à craqueler lorsqu’il est trop longtemps exposé aux rayons UV,
L’asphalte
Il s’agit d’un mélange de bitume et de roche calcaire dont la propriété
imperméabilisante est indiscutable. Il est d’abord fluidifié en le portant à 230 °C avant
d’être appliqué au rouleau. Il ne peut être utilisé que sur un plancher en béton.
L’écran d’indépendance
Il s’agit d’une autre membrane de séparation placée entre le revêtement et l’étanchéité
pour qu’ils ne se touchent pas.
Le revêtement d’étanchéité
Il a pour rôle de relever l’esthétique de la toiture et de protéger l’étanchéité pour qu’il
ne soit pas directement exposé aux intempéries et aux UV. Le gravier, l’étanchéité
auto-protégée et la végétalisation constituent les principaux revêtements d’un toit
terrasse non accessible. Quelle que soit la solution choisie, des allées en dalles y seront
aménagées pour faciliter la circulation des techniciens.
Le gravier roulé
66Il sera directement répandu sur l’asphalte et sur le bitume chaud pour engluer une
première couche de gravillons à leur surface. Sa granulométrie devra être comprise
entre 15 et 30 mm et en plus, on veillera à ce qu’il recouvre entièrement le toit d’une
manière uniforme. Le gravier protège l’étanchéité des rayons du soleil et des
contraintes climatiques, mais il accomplit une autre fonction : lester les lés pour qu’ils
ne bougent pas au fil du temps. Il retient également l’eau en cas d’averse pour éviter
l’engorgement des gouttières. Enfin, un immeuble doté d'une toiture terrasse
inaccessible gravillon bénéficie d’un bon confort phonique et thermique toute l'année.
L’étanchéité auto-protégée
Il s’agit d’une étanchéité sur laquelle on a déjà intégré des plaques d’acier ou des
granulés minéraux en usine. Il ne sera donc plus indispensable de la protéger avec un
revêtement quelconque. Souvent ces protections sont pigmentées pour rehausser
l’esthétique de la toiture terrasse.
La végétalisation
La végétalisation est la solution éco-responsable qui optimise l'isolation d'un bâtiment.
Comme elle réduit les variations thermiques saisonnières, elle permet à ses occupants
de bénéficier d’un confort maximal tout en faisant des économies sur le chauffage et la
climatisation.
Généralement, pour une toiture non accessible, on opte pour une végétalisation
extensive constituée de plantes grasses ou d’herbacées qui sont capables de pousser
sur un substrat peu épais (de 15 cm en moyenne) et qui ne demandent pas un entretien
soutenu. Pour la plantation, il est plus simple de commander les végétaux en plaques
ou en panneaux pré-cultivés et de les disposer sur un support composé d’un géotextile
et d’une membrane drainante. Plus tard, on pourra y apporter des notes de couleur en y
plantant des mottes de sedum. Comme soin, ce toit vert n’aura besoin que d’un léger
arrosage en période de sécheresse. L’arrachage des mauvaises herbes et de tout végétal
invasif est de même important pour qu’ils n’étouffent pas les plantes qui y croissent.
Les chéneaux qui sont façonnés dans le gros-œuvre et dont l’étanchéité est souvent
assurée par de la résine polyuréthane. En formant une membrane sur la maçonnerie,
elle permet de l’imperméabiliser sur le long terme. Par ailleurs, on plaquera une toile
de polyester aux endroits où le béton risque de se fissurer de même qu’aux jointures.
Les gouttières en acier, en aluminium ou en PVC sont installées tout autour du toit.
Les caniveaux qui sont des structures métalliques placées dans la dalle de la toiture et
fermées par une grille.
Des pare-graviers seront disposés le long de ces dispositifs pour retenir les gravillons.
Enfin, l’évacuation de l’eau s’effectue à travers des crapaudines ou des tuyaux de
descente.
L’entretien de l’étanchéité
L’étanchéité d’une toiture terrasse non accessible peut avoir une durée de vie de 40
ans et même plus si elle est bien posée et si elle est correctement protégée. Son
entretien consiste essentiellement à ôter la mousse et toute végétation parasite qui y
pousse, et à enlever les feuilles mortes et les détritus emportés par le vent.
Un contrôle des voies d’évacuation de l’eau doit être effectué régulièrement. Dans le
cas d’une toiture terrasse inaccessible gravillon, il est important d’égaliser sa surface
au moins une fois par an.
3. CHOIX DE L’ETANCHEITE
Si notre toiture n'est pas étanche, l'air et l'eau peuvent s'infiltrer et causer d'importants
dégâts. Il faut donc prêter attention aux fuites de gouttières, aux tuiles abimées ou
encore aux revêtements. Pour garder notre toiture étanche à l'air et à l'eau, il y a
plusieurs bases à respecter et à mettre en place. D'abord, assurez-vous d'une bonne
circulation de l'air, d'une ventilation mécanique efficace, avec une mise en œuvre bien
réalisée, et une attention toute particulière portée aux finitions. Si l'étanchéité est mal
réalisée, ne perdez pas de vue que cela produira des dégradations dans notre toiture et
dans votre habitation, avec de la condensation, des moisissures qui s'attaquent au
bâtiment, ainsi que des courants d'air dans les pièces habitées. L'important est d'abord
de faire le bon choix pour l'étanchéité de la toiture. De ce faite nous avons type de
toiture-terrasse :
Plancher porteur
Isolation thermique
(panneaux non porteurs)
Forme particulière
éventuelle
Etanchéité
Protection éventuelle
Figure 1 : étape de mise en œuvre de l’étanchéité d’un plancher (source internet)
PARTIE 2
Approche méthodologique
Le bâtiment est situé dans la commune de YOPOUGON à gauche non loin du centre
social.
2. DESCRIPTION DU PROJET
L’état des lieux c’est une description minutieuse dont notre bâtiment a besoin pour
rester stable dans le temps. La sécurité du bâtiment en dépend également.
L’état des lieux de notre toiture terrasse se portera sur les éléments suivants :
Tableau constatif
Illustrations observations
PARTIE 3
ANALYSE DES
RESULTATS ET
RECOMMENDATIONS
Ce chapitre consiste à faire une étude minutieuse, précise pour dégager les éléments
qui constituent un ensemble, pour expliquer et éclairer une situation.
Observations Causes probables
La faible résistance du béton
Le vieillissement naturel de la
toiture, de même que des matériaux
couvrants
CHAPITRE 2 : SOLUTIONS
La solution est l’ensemble de méthode pouvant nous servie à résoudre un problème. Dans notre
mémoire nous proposeront deux solutions qui sont :
Dans la reprise d’étanchéité il s’agit tous d’abord de nettoyer la dalle, ensuite de donner les solutions
palliatives.
a. Nettoyage de la dalle
Dans cette partie il agira de :
Enlever les ordures sur la dalle
Dépose du carrelage existant
Dépose de la maçonnerie (chape)
Débouchage des points d’évacuation fermés
b. Solutions palliatives
Maintient du diamètre 110 des points d’évacuation d’eau pluviale
Faire une nouvelle chape en donnant les formes de pente nécessaires pour
l’évacuation des eaux pluviales
2. Avantages et inconvénients
a. avantages
La toiture terrasse comporte les mêmes avantages que n’importe quelle autre
toiture plate : sa forme lui permet, en particulier, d’optimiser l’espace disponible au
dernier étage de l’habitation avec l’absence totale de soupente. Les différentes
couches de matériaux et d’isolants nécessaires pour l’aménagement de la terrasse,
par ailleurs, forment un ensemble particulièrement épais qui contribue à
la régulation thermique de l’immeuble.
b. Inconvénients
DEVIS ESTIMATIF ET QUANTITATIF DE L'ETANCHEITE D'UNE TOITURE TERRASSE D'UN IMMEUBLE SITUE A
YOPOUGON NIANGO NON LOIN DU CENTRE SOCIAL
N° DESIGNATION UNITE QUANTITE PIRIX UNITAIRE PRIX TOTAL
GENERALITE
Installation du chantier amenée et repli du materiels y ff 1 150 000 150 000
compris nettoyage du chantier
TOTAL GENERALITE 150 000
DEMOLITION ET DEPOSE
3 Démolition accrotère m2 144 5 000 720 000
4 Dépose chape m2 576 1 000 576 000
5 Dépose du revetement d'etancheité existant ff 1 350 000 350 000
Dépose de platine U 11 1 000 11 000
TOTAL DEMOLITION ET DEPOSE 1 657 000
TRAITEMENT DE LA DALLE
6 Reprise des formes pentes m2 576 3 000 1 728 000
Etanchéïté en partie courant comprenant: 1 écran
8 d'indépendance + 2 feuilles de bitume modifié SBS + 1 m2 576 20 000 11 520 000
protection en gravillon
9 Relevé d'etancheité et protection des accrotères ml 112 10 000 1 120 000
10 Montage de nouveau accrotère
Béton m3 11,2 90 000 1 008 000
Acier kg 448 1 000 448 000
coffrage m2 224 6 000 1 344 000
pose de platine U 11 10 000 110 000
TOTAL TRAITEMENT DE LA DALLE 17 278 000
TOTAL DEVIS 19 085 000
a. Nettoyage de la dalle
Dans cette partie il agira de :
Enlever les ordures sur la dalle
Dépose du carrelage existant
Dépose de la maçonnerie (chape)
Débouchage des points d’évacuation fermés
b. Solutions palliatives
Faire une couverture charpente au dessus de la toiture terrasse
NB : illustration de la solution en annexe
4. Avantages et inconvénients
a. Les avantages :
La charpente en bois est la plus utilisée dans les constructions car elle est solide et
possède une grande durabilité, en fonction de l’essence du bois que vous choisissez.
b. Les inconvénients :
Malgré les avantages cités ci-dessus, ce type de charpente reste sensible aux attaques
d’insectes ou de champignons. À noter que ces derniers engendrent les moisissures.
Elle est également vulnérable à l’humidité prolongée. Par conséquent, il est nécessaire
de la traiter contre ces éléments afin d’éviter sa détérioration.
DEVIS ESTIMATIF ET QUANTITATIF DE L'ETANCHEITE D'UNE TOITURE TERRASSE D'UN IMMEUBLE SITUE A
YOPOUGON NIANGO NON LOIN DU CENTRE SOCIAL
N° DESIGNATION UNITE QUANTITE PIRIX UNITAIRE PRIX TOTAL
GENERALITE
Installation du chantier amenée et repli du materiels y
ff 1 150 000 150 000
compris nettoyage du chantier
TOTAL GENERALITE 150 000
DEMOLITION ET DEPOSE
3 Démolition accrotère m2 144 5 000 720 000
4 Dépose chape m2 576 1 000 576 000
5 Dépose du revetement d'etancheité existant ff 1 350 000 350 000
TOTAL DEMOLITION ET DEPOSE 1 646 000
TRAITEMENT DE LA DALLE
Etanchéïté en partie courant comprenant: 1 écran
8 d'indépendance + 1 feuille de bitume modifié SBS + 1 m2 576 12 000 6 912 000
protection en gravillon
9 Relevé d'etancheité et protection des accrotères ml 112 10 000 1 120 000
10 Montage de nouveau accrotère
Béton m3 11,2 90 000 1 008 000
Acier kg 448 1 000 448 000
coffrage m2 224 6 000 1 344 000
TOTAL TRAITEMENT DE LA DALLE 10 832 000
Couverture charpente au dessus de la dalle ens 1 1 000 000 1 000 000
TOTAL DEVIS 13 628 000
CONCLUSION
Le problème lié aux toitures-terrasses dans les bâtiments est une réalité dont nous
devons prendre en compte dans la construction des ouvrages.
Par conséquences les toitures-terrasses dont la mise en œuvre a été mal exécutées ou
l’entretient n’a pas été faite promet d’être catastrophique au fil des années.
Pour tous travaux de réhabilitation, il est primordial que le maitre d’œuvre maitrise la
mise en œuvre de l’étanchéité des toitures-terrasses. Et aussi de s’assurer de la qualité
du matériel utilisé.
Aujourd’hui, c’est le facteur économique et financier qui semble être le plus important
aux yeux du monde. Un nouvel état d’esprit doit être observé par le maitre d’ouvrage
et par le maitre d’œuvre afin d’avoir un rendement à long terme pour notre ouvrage à
réaliser.
REFERENCES BIBLIOGRAPHIQUES
OUVRAGES CONSULTES :
Annexes
DEDICACE 2
AVANT PROPOS 3
REMERCIEMENT 4
SOMMAIRE
RESUME FRANÇAIS 7
RESUME ANGLAIS 8
INTRODUCTION 9
1. GENERALITE 14
22
15
3. CHOIX DE L’ETANCHEITE 28
2. DESCRIPTION DU PROJET 32
1. REPRISE D’ETANCHEITE 43
a. NETTOYAGE DE LA DALLE
b. SOLUTION PALLIATIVES
REFERENCES BIBLIOGRAPHIQUES 49
ANNEXES 50
TABLES DE MATIERE 57
