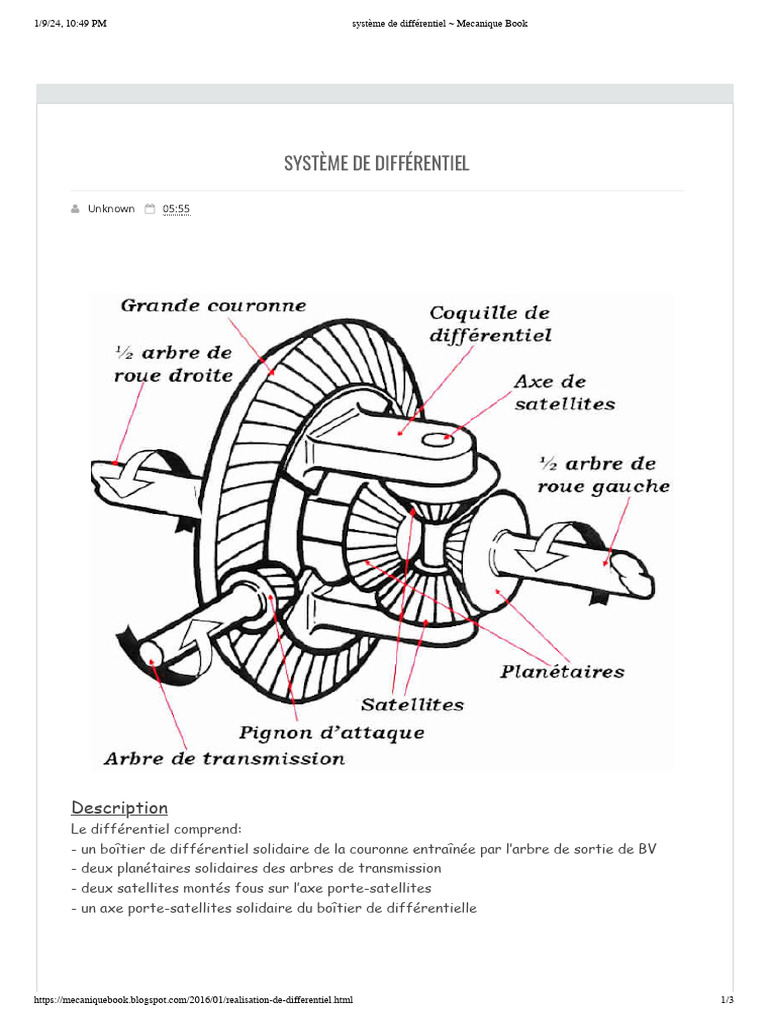

SYSTÈME DE DIFFÉRENTIEL
 Unknown  05:55

Description
Le différentiel comprend:
- un boîtier de différentiel solidaire de la couronne entraînée par l’arbre de sortie de BV
- deux planétaires solidaires des arbres de transmission
- deux satellites montés fous sur l’axe porte-satellites
- un axe porte-satellites solidaire du boîtier de différentielle

https://mecaniquebook.blogspot.com/2016/01/realisation-de-differentiel.html 1/3
1/9/24, 10:49 PM système de différentiel ~ Mecanique Book

Fonctionneme
nt
Le
fonctionnement
repose sur
l’i
nteraction des trois éléments suivants:
- l’élément moteur (le porte-
satellites), solidaire de la couronne, il
reçoit la puissance transmise par la BV
- l’élément de réaction (composé
des 2 satellites)
- l’élément récepteur (constitué
des 2 planétaires), répartit la puissance
sur chaque arbre de transmission

Remarque
ω PS = vitesse du porte satellites =
vitesse de la couronne = vitesse du boitier
ω S = vitesse satellite
ω P1 = vitesse du planétaire 1 = vitesse de l’arbre de transmission gauche
ω P2 = vitesse du planétaire 2 = vitesse
de l’arbre de transmission droite

En ligne droite:
Il y a adhérence des roues (droite et
gauche) au sol, les résistances
P1 et P2 sont identiques.
Le Porte Satellites est élément moteur
Les Satellites ne tournent pas sur eux-
même
Les planétaires tournent à la même
vitesse ω P2 = ω P1 = ω PS
La puissance motrice est transmise

En virage:

https://mecaniquebook.blogspot.com/2016/01/realisation-de-differentiel.html 2/3
1/9/24, 10:49 PM système de différentiel ~ Mecanique Book

Il y a adhérence des roues (droite et

gauche) au sol, les résistances P1 et P2
sont identiques.
Le Porte Satellites est élément moteur
Les Satellites tournent sur eux-même
Les planétaires tournent à des vitesses
différentes
ω P1 = ω PS - ω S
ω P2 = ω PS + ω S

Les deux roues restent motrices

Mauvaise adhérence sur une roue:

Il y a adhérence d’une seule roue au sol,

les résistances P1 et P2 sont différentes
Le Porte Satellites est élément moteur
Les Satellites tournent sur eux-même et
roulent sur P1
Æ Les planétaires tournent à des
vitesses différentes
ω P1 = 0
ω P2 = 2 x ω PS
La puissance motrice n’est pas
transmise

Pour bien comprendre les phénomènes observés, on peut faire l’analogie entre le différentiel
et un train épicycloïdal élémentaire.
