Devoir de PSP N° 02 2011

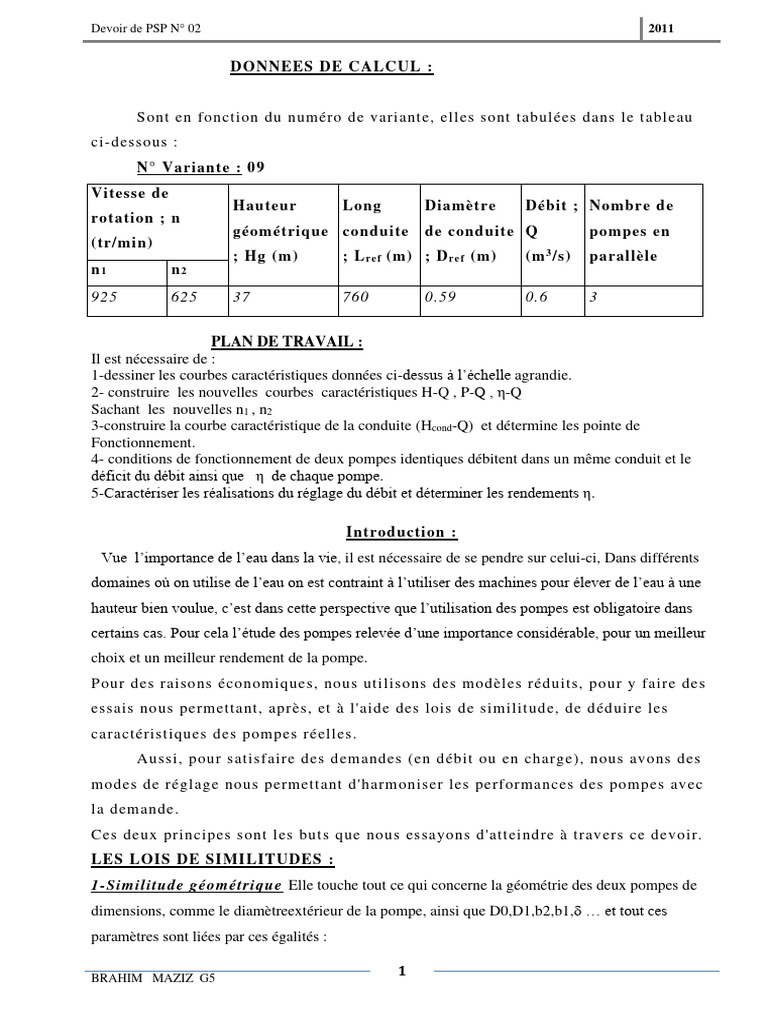

DONNEES DE CALCUL :

Sont en fonction du numéro de variante, elles sont tabulées dans le tableau

ci-dessous :
N° Variante : 09
Vitesse de
Hauteur Long Diamètre Débit ; Nombre de
rotation ; n
géométrique conduite de conduite Q pompes en
(tr/min)
; Hg (m) ; L r e f (m) ; D r e f (m) (m 3 /s) parallèle
n1 n2
925 625 37 760 0.59 0.6 3

PLAN DE TRAVAIL :
Il est nécessaire de :
1-dessiner les courbes caractéristiques données ci-dessus à l’échelle agrandie.
2- construire les nouvelles courbes caractéristiques H-Q , P-Q , η-Q
Sachant les nouvelles n1 , n2
3-construire la courbe caractéristique de la conduite (Hcond-Q) et détermine les pointe de
Fonctionnement.
4- conditions de fonctionnement de deux pompes identiques débitent dans un même conduit et le
déficit du débit ainsi que η de chaque pompe.
5-Caractériser les réalisations du réglage du débit et déterminer les rendements η.

Introduction :
Vue l’importance de l’eau dans la vie, il est nécessaire de se pendre sur celui-ci, Dans différents
domaines où on utilise de l’eau on est contraint à l’utiliser des machines pour élever de l’eau à une
hauteur bien voulue, c’est dans cette perspective que l’utilisation des pompes est obligatoire dans
certains cas. Pour cela l’étude des pompes relevée d’une importance considérable, pour un meilleur
choix et un meilleur rendement de la pompe.
Pour des raisons économiques, nous utilisons des modèles réduits, pour y faire des
essais nous permettant, après, et à l'aide des lois de similitude, de déduire les
caractéristiques des pompes réelles.
Aussi, pour satisfaire des demandes (en débit ou en charge), nous avons des
modes de réglage nous permettant d'harmoniser les performances des pompes avec
la demande.
Ces deux principes sont les buts que nous essayons d'atteindre à travers ce devoir.
LES LOIS DE SIMILITUDES :
1-Similitude géométrique Elle touche tout ce qui concerne la géométrie des deux pompes de
dimensions, comme le diamètreextérieur de la pompe, ainsi que D0,D1,b2,b1, … et tout ces
paramètres sont liées par ces égalités :

1
BRAHIM MAZIZ G5
Devoir de PSP N° 02 2011

(D2)m (D1)m (D0 ) m (b 2 ) m (b1 ) m () m

= = = = = ...... (1)
(D2)r (D1)r (D0 ) r (b 2 ) r (b1 ) r ( ) r
1- Similitude cinématique :
Elle signifie la similitude de triangle de vitesse construit pour les
points homologues de la roue réelle et la roue modèle, comme V 2 , V 1 , V 2 u , V 2 r ,
W 2 ,W 1 , U 2 ,U 1 … elle est basée sur les égalités suivantes :
(V2 ) m (V1 ) m (V2 u ) m (V2 r ) m ( U 2 ) m ( W2 ) m
= = = = = = ..... (2)
(V2 ) r (V1 ) r (V2 u ) r (V2 r ) r (U 2 ) r ( W2 ) r
2-Similitude Dynamique : Pour assurer la similitude dynamique il faut les nombres de
REYNOLDS des courants liquides qui passe dans les deux pompes sont identiques.
Et dans cette similitude on a trois rapports :
a- Rapport des charges :
2
(H) m   m .(D2) m 
=  (3)
(H) r   r .(D2) r 
N
2-Rapport des débits :
3
Q m  m   (D2) m 
= .  (4)
Q r   r   (D2) r 
b- Rapport des puissances :
2 5
(Pu) m   m   (D2) m 
=  .  (5)
(Pu) r   r   (D2) r 
Donc on fait tirer tout le paramètre de la pompe réelle à partir de la pompe
modèles par les formules citées auparavant, comme on peut aussi de construire les
courbes caractéristiques de la pompes réelle et sa c’est un grand avantages des lois
de similitudes.
A la fin de cette introduction on peut dire que malgré l’utilisation fréquente
de ces lois dans les usines de fabrication et de contrôle des pompes il reste des
paramètres difficiles à les prendre en considération dans la forme réduite comme
les force de frottement, les pertes de charges…..
І-Les courbes caractéristiques de la pompe modèle à l’échelle agrandie :
Pour facilité le travail et augmenté la précision, ce travail est réaliser on utilisant Excel
(Voir : la planche présenté avec ce support)

2
BRAHIM MAZIZ G5
 Devoir de PSP N° 02 2011

Q(L/S) H(m) P(Kw) n(%)

0 47 150 0

100 46 175 25

200 45 200 44

300 44 225 60

400 43 250 72

500 42 285 80

600 40 310 85

700 37 340 88

800 33 350 85

900 28 360 80

1000 20 305 74

ІІ- les nouvelles courbes caractéristiques (H-Q), (P-Q), (η-Q) Sachant les nouvelles n1 ,n2

A partir du graphe donné on a pu tracer à une échelle bien lisible et facile à

interpréter les courbes caractéristiques de la pompe type P
(Graphe 1), et à partir de ces courbes on a pu aussi calculer la variation de H, P u ,
 en fonction de Q des deux autres pompes dont on a utilisé les formules
suivantes :

pompe : nº1

(n 1 =925t/min) et n=740 tr/min pour la pompe modèle. λ=1 K= n/n 1 =0.8

2
H n n 
= ( ) 2  H1 = H  1  donc : H 1 =1.56H
H1 n1 n

Q n n 
=    Q1 = Q  1  donc : Q 1 =1,25Q
Q1  n1  n

3
P n  .g.H 1Q1
3
n 
=    P1 = P  1  donc : P 1 =1,95 1 =
P1  n1  n P1

3
BRAHIM MAZIZ G5
Devoir de PSP N° 02 2011

pompe : nº2
(n 2 =625t/min) et n=740 tr/min pour la pompe modèle.
2
H n 2 n 
=( )  H2 = H  2  donc H 2 =0,71 H
H2 n2 n

Q n n 
=    Q2 = Q  2  donc Q 2 =0,84 Q
Q2  n2  n

3
P n
3
n 
=    P2 = P  2  donc P 2 =0,6 P
P2  n2  n

 .g.H 2 Q2
2 =
P2

Donc on peut tracer le tableau N°1 qui calcul les caractéristiques des pompes à
vitesse variable, ensuite on trace leurs courbes caractéristiques sur le p apier
millimétrique (Graphe 2,3 ) qui représentent (H1 –Q1), (P1-Q1), (1-Q1) pour la
pompe P1, et (H2–Q2), (P2-Q2), (2-Q2) pour la pompe P2.

4
BRAHIM MAZIZ G5
Devoir de PSP N° 02 2011

pompe modèle n= 740 tr/min pompe 1 n=925 tr/min pompe 2 n= 625 tr/min

N° Q (l/s) H( m) p (Kw) n (%) Q (l/s) H( m) p (Kw) n (%) Q (l/s) H( m) p (Kw) n (%)

0 47 150 0 0 73,32 292,5 0 0 33,37 90 0
1
100 46 175 25 125 71,76 341,25 26,29 84 32,66 105 26,13
2
200 200 44 250 70,2 390 45,00 168 31,95 120 44,73
3 45
300 225 60 375 68,64 438,75 58,67 252 31,24 135 58,31
4 44
400 43 250 72 500 67,08 487,5 68,80 336 30,53 150 68,39
5
500 42 285 80 625 65,52 555,75 73,68 420 29,82 171 73,24
6
600 40 310 85 750 62,4 604,5 77,42 504 28,4 186 76,95
7
700 37 340 88 875 57,72 663 76,18 588 26,27 204 75,72
8
800 33 350 85 1000 51,48 682,5 75,43 672 23,43 210 74,98
9
900 28 360 80 1125 43,68 702 70,00 756 19,88 216 69,58
10
1000 20 305 74 1250 31,2 594,75 65,57 840 14,2 183 65,18
11

BRAHIM MAZIZ G5
5
Devoir de PSP N° 02 2011

ІІІ- Les courbes caractéristiques de la conduite

On trace la courbe caracté ristique de la conduite de refoulement pour déterminer

le point de bon fonctionnement de la pompe, cette courbe dépende des pertes de
charge et la hauteur géométrique.

H c = Hg +hp Avec : Hg= 37m

hp = hp l i n é a i r e + hp s i n g u l a i r e

Dans notre devoir nous allons considérer que les pertes de charge singulières

hp s i n = (10 –15)%.hp l i n

Pour les pertes de charges linéaires on utilise la formule :

hp l i n = A.Q².(L r e f ) pour l’acier.

On a : D r e f = 0.59m Avec : A : d’après l e tableau égale à 0.029

On trace le tableau suivant qui donne les valeurs de Hc on fonction du débit Q :

hp=1.15 A.Q².(L r e f )

Q (l/s) 0 100 200 300 400 500 600 700 800 900 1000
hp(m
) 0 0,25 1,01 2,28 4,06 6,34 9,12 12,42 16,22 20,53 25,35
Hc (m) 37 37,25 38,01 39,28 41,06 43,34 46,12 49,42 53,22 57,53 62,35

Après avoir déterminé les variations de Hc en fonction de débit on représente la

courbe (Hc–Q) sur les mêmes graphes précédents de chaque pompe.

Détermination des points de fonctionnement :

Le point de bon fonctionnement d’une pompe c’est l’intersection de la courbe de

(H-Q) et la courbe (Hc -Q). Et donc d’après les graphes on peut déterminer la
hauteur de bon fonctionnement, le rendement, ainsi que le débit de ce point de
fonctionnement.

Pour la pompe P (n = 74 0 tr/min ) :

Avec L’intersection entre la courbe (H -Q) et la courbe (Hc-Q), on peut donner
son point de fonctionnement. Le point A :

H A =42.3m

Q A =430 L/s

 A =77%

BRAHIM MAZIZ G5
6
Devoir de PSP N° 02 2011

Pour la pompe P 1 (n 1 = 925 tr/min) :

Cette pompe fonctionne normalement parce qu’elle a une hauteur géométrique
inférieure de h maximum que la pompe peut donner.

Donc : Le point A 1 :

H A 1 =53,5m

Q A 1 =980 L/s

 A 1 =67 %

Pour la pompe P 2 (n 2 = 625 tr/min ) :

Cette pompe ne fonctionne pas parce que d’après les courbes caractéristiques de
cette pompe on à une courbe de la conduite (Hc – Q) qui ne coïncide jamais avec la
courbe de (H – Q). Donc il est impossible d’élever l’eau à aide de cette pompe.

IV- Conditions de fonctionnement de 3 pompes identiques débitants dans une

même conduite (couplage en parallèle) :

Pour le fonctionnement de 3 pompes qui marche en parallèle veut dire qu’on a la

même hauteur d’élévation et un triplé du débit Q.

On dresse le tableau suivant pour tracer la courbe de (Hc -3Q) pour la pompe P 2
qui fonctionne normalement avec une vitesse de 545tr/min.

Détermination du point de fonctionnement pour les pompes en parallèles :

C’est le même principe pour le point de fonctionnement d’une seule pompe donc
on trace la courbe de (Hc – 3Q) et déterminant le point A 2 pour donner le rendement et
le débit 3Q, et la hauteur géométrique.

Les résultats sont représentés dans le tableur suivant :

i Q (l/s) hp (m) Hg (m) 3Q 9 hp Hc (m)

1 0 0 37 0 0 37
2 100 0,29 37 300 2,57 39,57
3 200 1,14 37 600 10,28 47,28
4 300 2,57 37 900 23,13 60,13
5 400 4,57 37 1200 41,12 78,12
6 500 7,14 37 1500 64,25 101,25
7 600 10,28 37 1800 92,52 129,52
8 700 13,99 37 2100 125,93 162,93
9 800 18,28 37 2400 164,48 201,48
10 900 23,13 37 2700 208,17 245,17
11 1000 28,56 37 3000 257,00 294,00

BRAHIM MAZIZ G5
7
Devoir de PSP N° 02 2011

Les points de fonctionnement :

Le graphe m’a donné les résultats suivants :

Pour la pompe P1 : point C1 n 1 =925tr/min

H c 1 =57 m

3Q c 1 =900 L/s  Q c =300 L/s

 c 1 =78 %

Pour la pompe P : point C n = 740 tr /min

H c = 42,5 m.

3Q c =450 L /s  Q c =150 L/s

 c = 62%

Remarque : la pompe p2 ne fonctionne pas car la courbe de la conduite (H c -3Q) ne

coupe pas la courbe de la pompe (H 2 -Q 2 ) .alors impossible d’élever l’eau.

Déficit dans le réseau du débit :

Pour le cas de trois pompes le déficit est donné par la formule :

Q n 1 = 3Q A 1 – 3Q c 1

Donc pour la pompe : 925 tr/min :

Q n 1 = 3*980 - 900 = 2040 L/s

Donc pour la pompe : 740tr/min :

Q n = 3Q A – 3Q c

Q n = 3*430 -450 = 840 L/s

V- La réalisation du réglage de débit et son rendement. ..

Lorsqu’on admet à faire dimensionner une station de pompage ainsi que le

réseau de distribution pour une agglomération on tombe toujours dans un cas des
deux :

Cas de débit donné par la pompe est supérieur à la demande de l’agglomération.

(Cas excellent)

BRAHIM MAZIZ G5
8
Devoir de PSP N° 02 2011

Cas de débit donné par la pompe est inférieur à la demande de l’agglomération.

1/ Débit pompé > Débit demandé :

Si le débit pompé est supérieur à la demande on corrige cet excès par un des
modes de réglage suivants :
1- Réglage qualitatif : Diminution de nombre de tours par minute si la vitesse
de rotation de la pompe est variable.
2- Réglage quantitatif : (ou bien le vannage) c’est à dire nous fermons un peut
le robinet vanne de refoulement.
3- Rognage : On rogne la roue de la pompe de telle façon à ne pas baisser le
rendement.
4- Augmentation des pertes de charge dans les conduites de refoulement : par
des diffuseurs ou bien des rétrécissements brusques, les coudes.
5- Diminution des heures de pompage.
6- Changement complètement du type de la pompe.
1/ Débit pompé > Débit demandé :
Dans ce cas la, il faut faire soit :
1- Mode de réglage qualitatif .
2- Mode de réglage avec diminution du temps de fonctionnement .
3- Mode de réglage rognage (diminution de quelque mm le diamètre D 2 ).

Pour notre pompe P : qui tourne avec n= 740 tr/min donne un débit Q a p p =600 L/s et
le débit demandé c’est Q A =450 L/s, on a donc : Q A <Q a p p
Donc on ait dans le premier cas ; D’où on aura un réglage soit quantitatif soit
diminution du temps de fonctionnement de la pompe ou bien le rognage .
Réglage qualitatif :
On garde les mêmes dimensions et on change de nombre de tours (on change la
vitesse de rotation).
2 2
Q n H  n   Q  H app
= ainsi que =  et On a :   = H  H= .Q²
Q app n app H app  n app  Q  H app 2
Q app
  app 

Happ
On pose que 2
=a donc : H = a Q² H = a. Q² ; s’appelle la courbe de
Q app
proportionnalité. On fait tracer cette courbe par le passage de calcul des valeurs de H
H app 48
en fonction de Q : a = 2 = = 133.33 Le tableau suivant nous donne le vrai point
Qapp 0.6²
de fonctionnement de la pompe et son rendement .
QL/s 0 100 200 300 400 500 600 700 800 900 1000

H 0 1.33 5,33 12 21,33 33,33 48 65,33 85,33 108 133,33

BRAHIM MAZIZ G5
9
Devoir de PSP N° 02 2011

Et d’après ce tableau on trouve que le point homologue de point (H a p p - Q a p p ) a

une hauteur H = 47.6 m, un débit de : 589 L/s

On trace en suite la nouvelle courbe caractéristique pour le fonctionnement

adéquat à la demande, on utilise la formule suivante :

Q app n app Q app

= d' ou n app = .n Et la nouvelle vitesse de rotation sera :
QE n QE

600
n= .740 = 753.82 tr/min n= 753 . 82 t r/ m i n
589
d .happ 77 * 48
Le nouveau rendement sera :  inst = = = 40.93%
happ + hp 48 + 42.3

Conclusion :

On a vu dans ce devoir que les lois de similitude joue un grand rôle pour :
La détermination des caractéristiques d’une pompe à partir des caractéristiques
d’une autre pompe modèle.
Pendant l’élaboration de la nouvelle pompe (ayant par fois des grandes
dimensionnes) on peut construire et dessiner sa modèle réduit et se la en conformité
des données on pourra construire la pompes réelle.
Les différents modes de réglage du débit qui existent :
- Mode de réglage qualitatif : seulement si on à un moteur a vitesse variable, ce
mode de réglage est efficace ; le rendement varié très peux mais à grand débit.
- Mode de réglage quantitatif : c'est-à-dire fermeture partielle du robinet vanne,
on crée des pertes de charges dans le réseau, ce qui nous donne une chute de
performance. Ce mode est utilisée fréquemment lorsque Q A ≥ Q D .
- Mode de réglage rognage : il est déconseillé pour les pompes multicellulaires ;
après rognage on aura chute de performances, dans certains cas on doit utiliser
ce mode de réglage toutes en respectant le taux de rognage en fonction de la
vitesse spéci fique.
- Jouer sur le temps de pompage : est meilleur à condition que la station de
pompage refoule directement dans un réservoir, et que l’offre est bien
supérieure à la consommation (la demande) .
- Tandis que les autres modes de réglage : By-pass, changement de la pompe,
bulle d’air sont peu utilisées sur tout pour les grandes pompes à grand débit.
- Le changement de la pompes : cas extrême, ou on ne plus utilisé aucun autre
mode de réglage.
- Refaire les calculs (généralement H m t ).
Tous les graphe H(m) ; Q(m 3 /s) ;n% ; p(kw)

BRAHIM MAZIZ G5
10
Devoir de PSP N° 02 2011

Fig : courbes de la pompe modèle

Échelle de la puissance 0.2

Dans ce graphe le rendement a l échelle 0.5

Fig : courbes de la pompe 1

BRAHIM MAZIZ G5
11
Devoir de PSP N° 02 2011

Hc

H2

Fig : courbes de la pompe 2

BRAHIM MAZIZ G5
12
Devoir de PSP N° 02 2011

BRAHIM MAZIZ G5
13
