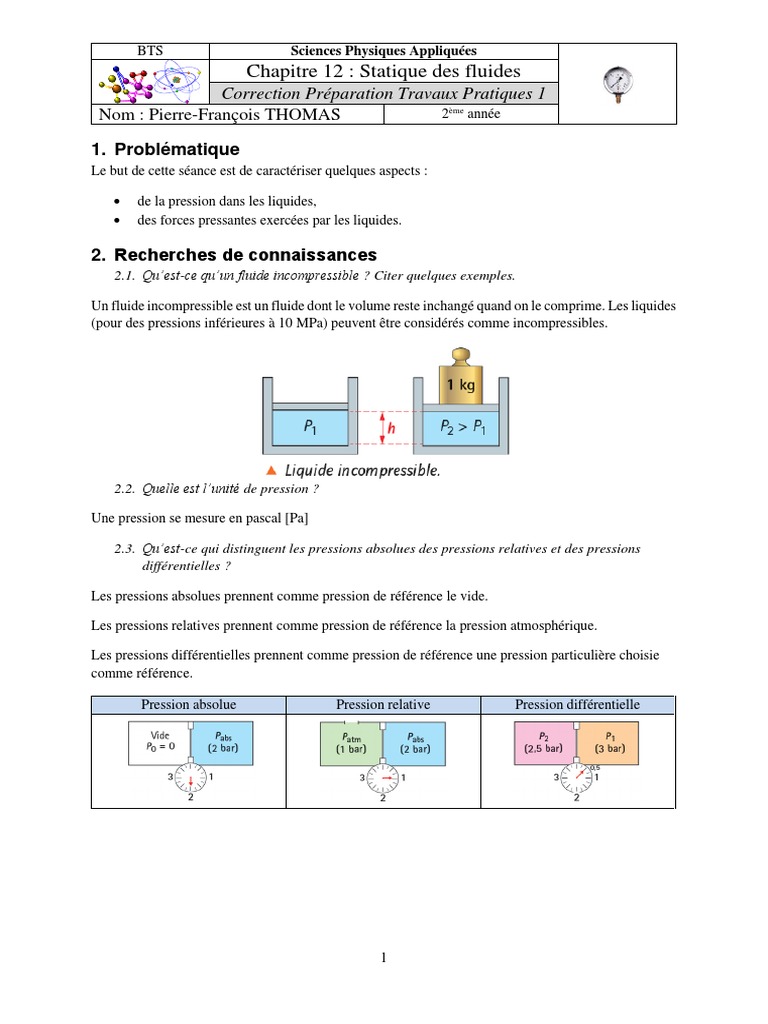

BTS Sciences Physiques Appliquées

Chapitre 12 : Statique des fluides

Correction Préparation Travaux Pratiques 1
Nom : Pierre-François THOMAS 2ème année

1. Problématique
Le but de cette séance est de caractériser quelques aspects :

• de la pression dans les liquides,

• des forces pressantes exercées par les liquides.

2. Recherches de connaissances
2.1. Qu’est-ce qu’un fluide incompressible ? Citer quelques exemples.

Un fluide incompressible est un fluide dont le volume reste inchangé quand on le comprime. Les liquides
(pour des pressions inférieures à 10 MPa) peuvent être considérés comme incompressibles.

2.2. Quelle est l’unité de pression ?

Une pression se mesure en pascal [Pa]

2.3. Qu’est-ce qui distinguent les pressions absolues des pressions relatives et des pressions
différentielles ?

Les pressions absolues prennent comme pression de référence le vide.

Les pressions relatives prennent comme pression de référence la pression atmosphérique.

Les pressions différentielles prennent comme pression de référence une pression particulière choisie
comme référence.

Pression absolue Pression relative Pression différentielle

1
 2.4. Rechercher les formules de définition suivantes :

Masse volumique Densité d’un liquide

m i
Relation de définition = di =
V H O
2

Indiquer le nom et les unités des grandeurs intervenant dans ces formules :

• V désigne le volume du corps [m3]

•  désigne la masse volumique du corps [km-3]
• m désigne la masse de corps [kg]
• i désigne la masse volumique du corps i [kgm-3]
• eau = 1000 kgm-3 désigne la masse volumique moyenne de l’eau
• di désigne la densité du corps i, ce nombre est sans dimension [ ]

2.5. Citer la relation fondamentale de la statique des fluides accompagnée d’un schéma explicatif.

Soient deux points A et B situés dans un même fluide homogène et incompressible. Si ce fluide est en
équilibre mécanique dans le champ de pesanteur alors :

z
A
za

B zb

• pa et pb désignent les pressions du fluide aux points A et B [Pa]

pa +  gza = pb +  gzb •  désigne la masse volumique du liquide [kg.m-3]
• g désigne l’accélération de la pesanteur [m.s-2]
• za et zb désignent les altitudes des points a et b [m]

3. Recherches documentaires
3.1. Qu’est-ce qui distingue l’hydrostatique de l’hydrodynamique ?

En hydrostatique les fluides sont immobiles. En hydrodynamique, les fluides sont en mouvement.

2
 3.2. La relation fondamentale de la statique des fluides est-elle uniquement applicable aux
pressions absolues ?

La relation fondamentale de la statique des fluides est applicable :

• Aux pressions absolues,

• Aux pressions relatives,
• Aux pressions différentielles.

Par contre, il ne faut pas mélanger différents types de pressions dans l’application de la relation
fondamentale de la statique des fluides.

3.3. Chercher les conversions des unités suivantes dans le système international :

grandeur 1, 0 bar 1,0 PSI 1,0 hPa

Valeur en unité (SI) 1,0 × 105 Pa 6895 Pa 1,0 × 102 Pa

3.4. Qu’est-ce que la surface libre d’un fluide ?

L’interface entre un liquide et un gaz s’appelle la surface libre. Elle est toujours plane si les effets de
tension superficielle peuvent être négligés. La continuité de la pression au passage de l’interface
implique que la pression dans le fluide au niveau de la surface libre doit être égale à la pression du gaz
qui se situe au-dessus. Dans le cas particulier d’un récipient ouvert sur l’extérieur, la pression du gaz est
celle de la pression atmosphérique de l’air.

psurface libre = patmos psurface libre = pgaz

La pression au niveau de la surface libre est égale

Les surfaces libres sont des plans horizontaux
à la pression du gaz situé au-dessus.

3.5. Rechercher les ordres des masses volumiques et densité suivantes :

Eau douce Eau de mer Béton liquide

 [kgm-3] 1000 1035 2200

d[] 1,000 1,035 2,200

3
4. Démarche d’investigation
Proposer un protocole opératoire permettant de répondre à la problématique suivante : la pression dans
un fluide dépend-elle de la forme du récipient ?

On choisit différents récipients de formes différentes.

On remplit ces récipients avec un même liquide, et une même altitude de la surface libre.
On mesure avec une capsule manométrique munie d’un manomètre la pression au fond de chaque
récipient.
On note l’ensemble des résultats dans un même document, on les compare, puis on formule une
conclusion.
