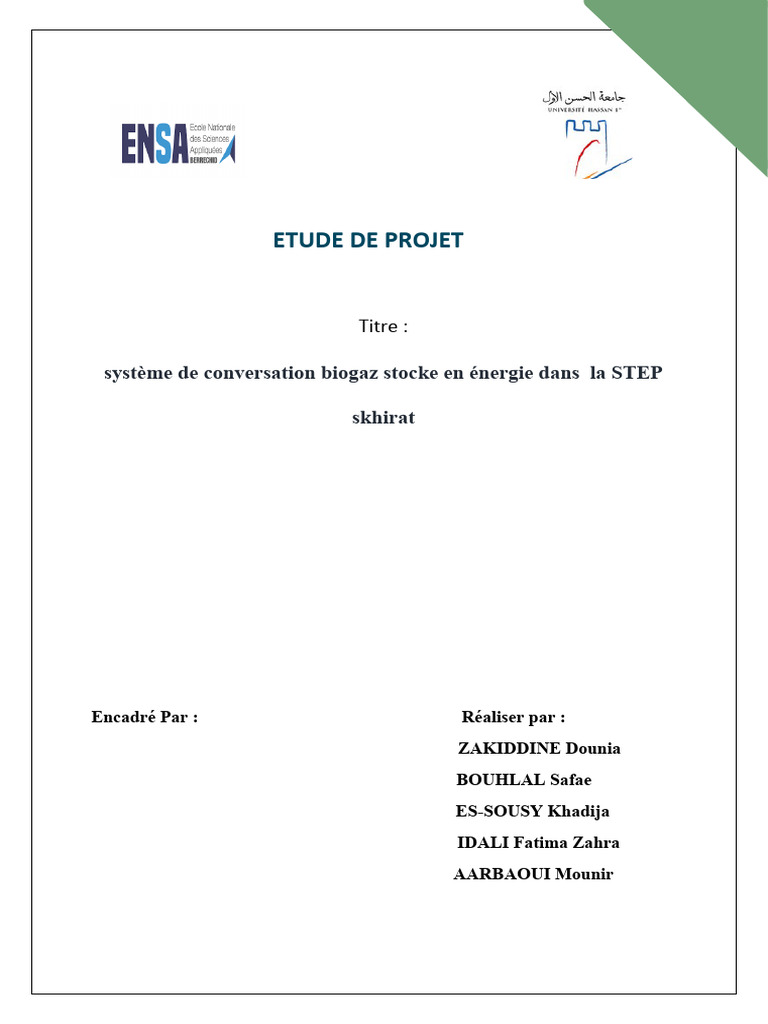

ETUDE DE PROJET

Titre :

système de conversation biogaz stocke en énergie dans la STEP

skhirat

Encadré Par : Réaliser par :

ZAKIDDINE Dounia
BOUHLAL Safae
ES-SOUSY Khadija
IDALI Fatima Zahra
AARBAOUI Mounir
Table des matières
Introduction générale :...........................................................................................................................6
I. Description des STEP au Maroc :....................................................................................................7
1. Qu’est-ce qu’un STEP..................................................................................................................7
2. Les nombre de STEP au Maroc :.................................................................................................7
II. Présentation de STEP SKIRAT :........................................................................................................8
III. Description du projet :................................................................................................................8
1. Définition n générale du projet..................................................................................................8
2. Spécification de projet :..............................................................................................................9
IV. Analyse fonctionnelle :.............................................................................................................10
1. Digramme de pieuvre :.............................................................................................................11
2. Diagramme FAST :....................................................................................................................12
V. Micro environnement:.................................................................................................................14
1. Les fournisseurs :......................................................................................................................14
2. Les clients :...............................................................................................................................14
3. Les concurrents :......................................................................................................................14
4. Les partenaires :.......................................................................................................................14
VI. Macro environnement:.............................................................................................................15
1. Le sociologique :.......................................................................................................................15
2. L’écologique :...........................................................................................................................15
3. Économique :............................................................................................................................15
4. Technologie :............................................................................................................................15
5. L’environnement légal :............................................................................................................16
VII. Impact sur l’environnement :...................................................................................................16
1. Air :...........................................................................................................................................16
2. Terre :.......................................................................................................................................16
3. Eau :.....................................................................................................................................17
VIII. Cahier des charges d’installation :............................................................................................17
1. Schéma fonctionnelle :.............................................................................................................17
 Pupitre de commande :........................................................................................................18
2. Automatisation :.......................................................................................................................18
a) Généralités :.........................................................................................................................18
b) GRAFET :...............................................................................................................................19
I. Présentation de dimensionnement notre installation :................................................................21
 1. Description des composants :...................................................................................................21
a. Moteur de groupe électrogène au biogaz BGA095 :...........................................................21
b. Vanne EGR 50006Z :t............................................................................................................22
c. Turbocompresseur :.............................................................................................................22
d. Soupape de sécurité :...........................................................................................................23
e. Echangeur de chaleur :.........................................................................................................23
f. L’électrovanne de vanne EGR EGRFEBI BILSTEIN – 45698 :..................................................23
g. L’électrovanne de turbocompresseur :.................................................................................24
h. Le tuyau PEHD 63mm de diamètre et le longueur 14m :......................................................24
i. Les fixations d’installation et Boulonnerie, accessoires et colutre :......................................25
j. Le débitmètre :.....................................................................................................................25
k. Un détecteur de fuite de gaz :..............................................................................................25
l. Électrique minuterie :...........................................................................................................26
m. La pompe pneumatique....................................................................................................26
n. Capteur : Analyseur de gaz méthane fixée :.........................................................................26
2. Conception d’installation dans logiciel :...................................................................................27
3. La canalisation de notre projet est comme suite :....................................................................28
II. Processus de purification :...........................................................................................................29
1. Définition de la perlite :............................................................................................................29
a- L’extraction de la perlite :.....................................................................................................29
b- La région où se trouve la perlite au Maroc :.........................................................................29
2. Purification de biogaz :............................................................................................................29
a. Elimination de siloxane :.......................................................................................................30
b. Etudie le laveur :...................................................................................................................30
a. Utilisation de la perlite :........................................................................................................31
III. Installation de moteur électrogène :........................................................................................31
IV. Energie récupérer a partir de biogaz :......................................................................................32
V. Consommation d’énergie :...........................................................................................................35
1. Consommation d’énergie thermique :......................................................................................35
2. Consommation d’énergie électrique :......................................................................................36
 Introduction générale :
L'énergie a toujours été une question de survie pour humaines et la société humaine. La prise de
conscience de l'homme de l'importance de nouveaux défis, notamment lies a en l'environnement
(réchauffement climatique, épuisement des ressources, augmentation de l'effet de serre) devrait nous
rapproche non seulement d'une utilisation plus rationnelle de l'énergie mais aussi d'une optimisation
des processus énergétiques vers les énergies renouvelables.

On parle d'une crise de l'approvisionnement énergétique de nos sociétés industrialisées. Une crise
énergétique inévitable face à une hausse constante de la démographie et à une consommation
croissante de ressources limitées. En réponse à cette crise énergétique et aux problèmes de pollution, il
est impératif et urgent d'adopter de nouvelles sources d'énergie efficaces et inoffensives pour
l'environnement. En effet, les énergies renouvelables présentent l'avantage d'être disponibles en
quantité illimitée. Leur exploitation est un moyen de répondre aux besoins en énergie tout en
préservant l'environnement. Ces formes d'énergie n'engendrent pas ou peu de déchets ou d'émissions
polluantes.

Une des principales formes d'énergie renouvelable est l'énergie issue de la biomasse, dont notamment
le biogaz. Le biogaz provient de la fermentation de matières organiques animales ou végétales en
l'absence d'oxygène, il est composé dans sa plus grande partie par du méthane et du dioxyde de
carbone 131.Cette fermentation ou méthanisation se produit naturellement dans les marais ou
spontanément dans les décharges contenant des déchets organiques, mais on peut aussi la provoquer
artificiellement dans des digesteurs (traitement des boues d'épuration, des déchets organiques
industriels ou agricoles).

Dans notre projet nous avons travaillé sur deux parties essentielles pour valoriser le biogaz en stoker
on prend comme chantier le STEP Skhirat :
  Elimination de siloxane dans le biogaz par utilisation de la perlite expansé (idée innovation)
pour atteindre de bio méthane.
 Dimensionnement d’installation moteur de cogénération pour récupérer l’énergie a partie de
bio méthane.

Chapitre 1 : Gé né ralité sur le projet :

I. Description des STEP au Maroc :
1. Qu’est-ce qu’un STEP
Une station d’épuration des eaux usées ou plus communément appelé STEP, est un centre de
traitement de l’eau. Ce centre de traitement a deux missions bien distinctes. La première, recycler les
eaux usées en éliminant les polluants avant leur rejet dans la nature. La deuxième, rendre les eaux
naturelles propres et sans danger pour la consommation humaine.

2. Les nombre de STEP au Maroc :

Le Programme National d’Assainissement Liquide et d’Epuration des Eaux Usées (PNA) a été lancé
en 2005, conjointement par le Secrétariat d’Etat chargé du Développement Durable, le Ministère de
l'Intérieur et le Ministère d’Economie et de Finance, L’activité humaine, même la plus élémentaire
comme le fait de s’alimenter, génère des déchets solides ou liquides : excréments, résidus alimentaires,
eaux de lavage… Si on les laissait s’accumuler, ces résidus finiraient par rendre inhabitable notre
cadre de vie habituel. C’est pour cela que l’épuration des eaux usées est devenue importante pour nos
sociétés afin de:

 Assurer la protection des individus contre les risques sanitaires liés à la dissémination des
eaux usées.
 Protéger l’environnement afin d’assurer la sauvegarde de l’équilibre écologique du milieu
naturel.
 Favoriser la mobilisation de cette richesse naturelle dans le cadre d’une réutilisation des eaux
usées en agriculture.
 Production d’énergie à partir de biogaz.
En effet, la réutilisation des eaux usées, ou recyclage, consiste à récupérer les eaux usées après
plusieurs traitements destinés à en éliminer les impuretés, afin de stocker et d'employer cette eau à
nouveau, et aussi pour produire l’énergie à partir de biogaz obtenir après ce processus.
 Nombre de STEP au Maroc :
D’après le site de ministre de transition énergétique et développement durable on ’a dans le Maroc :
 100 STEP gérés par l’ONEP.
 19 STEP gérées par les régies.
 6 STEP gérées par les communes.
 6 STEP gérées par un concessionnaire privé.
Donc le nombre total des STEP au Maroc est : 131 STEP
 Dans notre projet on va travailler seulement sur le STEP Skhirat pour Valorisation et
réutilisation du biogaz stocké dans la STEP après la purification.

II. Présentation de STEP SKIRAT :

Les eaux usées représentent un problème important pour la ville de SKHIRAT. En l'absence d'un
collecteur, elles ont été acheminées jusqu'à présent directement vers le littoral ou jetées dans la nature.
Il résulte de cette situation une forte pollution du milieu naturel et de la nappe phréatique. Quant aux
odeurs, elles sont des plus nauséabondes. Grâce à la station d'épuration des eaux usées, la
contamination de l'écosystème sera réduite de 90%. Un volume important d'eau, près de 1 million de
m3 par an, pourra être récupéré.

En cette période de sécheresse sévère, la quantité d'eau traitée sera sans aucun doute d'un grand
secours pour l'irrigation de la vaste superficie maraichère de la région. Les espaces verts de la ville
pourront être mieux entretenus et arrosés.

III. Description du projet :

1. Définition n générale du projet

 Le biogaz qui sort du digesteur est stocké temporairement dans un gazomètre avant d’être
Valorisé.

 Les gazomètres sont des réservoirs tampons capables d’amortir les variations de Production
pour assurer une alimentation continue des systèmes de valorisation.
Le stockage du gaz s’effectue dans un gazomètre à membrane souple constitué par une double
membrane
  Une première membrane sphérique contient le biogaz. Elle se gonfle et se dégonfle en
fonction de la production de biogaz.
 Une seconde membrane est installée par-dessus la première et entre les deux un ventilateur
souffle de l’air.

2. Spécification de projet :
Objectif de notre projet est d’installation d’un moteur à gaz d’un groupe électrogène pour production
de l’électricité (convertir du biogaz purifié a des énergies utiles, l’électricité pour alimenter chaque
compositions de STEP (l’éclairage, les machines…..) c’est-à-dire satisfait une partie des besoins
électriques de la STEP, et la production de chaleur pour chauffage d’eau chaude sanitaire.

Mais avant d’utiliser le biogaz il doit d’abord être purifié de toute sorte d’impureté et surtout le
Siloxane pour éviter l’endommagement et la destruction du moteur c’est pour cela nous avons
proposé d’utiliser une roche volcanique (la perlite expansée) qui la capacité d’absorber 5,8mg/g de
Siloxane de plus qu’elle est un produit marocain et moins cher que le charbon activé, alors cette
dernière fait des réactions chimiques avec le biogaz pour absorber de Siloxane (c’est un composant
chimique à effet dangereux sur le système de moteur).

La composition du biogaz dépend fortement de l'origine et des conditions de production telles que les
micro-organismes, la température … Le biogaz est généralement un mélange de 50 à 70 % en volume
de méthane, de 30 à 50 % en volume de dioxyde de carbone et de <6 % en volume de composés
résiduels tels que la vapeur d'eau, le sulfure d'hydrogène et les siloxanes. Le sulfure d'hydrogène et les
siloxanes doivent être éliminés du biogaz pour augmenter la valeur calorifique et éviter d'endommager
le système de combustion. L'élimination du sulfure d'hydrogène peut être obtenue par des traitements
biologiques peu coûteux et respectueux de l'environnement. D'autre part, les siloxanes sont
indésirables dans un système de combustion de gaz en raison de la formation de dioxyde de silicium.
Les dépôts solides de dioxyde de silicium endommagent des parties du système de combustion telles
que les pistons, les culasses et les soupapes, entraînant une faible efficacité et des coûts de réparation
élevés.

Pour faire la description de notre projet en utilise le diagramme de béta corne :

 Béta a corne :

Pour faire une description de besoin, on utilise le diagramme de (béta corne) qui se base sur trois
question (à qui ?, sur qui ?, dans quelle but ?).

A qui ? Sur quoi s’agit-

il ?

STEP Gaz purifié (bio

méthane)
Moteur à gaz d’un
groupe
électrogène

Dans quel but ?

Convertir le Gaz purifié a des énergies utiles (électricité ; chauffage ; ECS)

IV. Analyse fonctionnelle :

L'analyse fonctionnelle est une approche structurante au service de l'équipe en charge de la création ou
de l'amélioration d'un produit. L'objectif consiste à identifier le besoin client, pour déterminer les
 fonctions du produit, avant de rechercher les solutions techniques et technologiques à mettre en œuvre,
Par utilisation des digrammes (pieuvre, FAST, SADT).

Sécurité

1. Digramme de pieuvre :
Se présente sous la forme d'un schéma qui place un produit ou service au cœur de son environnement.
Il s’agit une façon très simple de montrer toutes les fonctions principales d'un produit mais aussi les
contraintes qui pèsent sur son mode de fabrication et son fonctionnement. Facile à réaliser, il se révèle
à la fois très utile et compréhensible par tous.

Energie (électricité ; Ergonomie

Cycle de vie chauffage ; ECS) Les STEP

Biogaz
purifié

Moteur à gaz d’un groupe La taille (espace

Infrastructures
d’installation ;
design)

Environnement
Elimination de
Economie (Prix) Siloxane
Rendement

Présentation des fonctions principales et contrainte :

Fonction Consistances Les limites La précision de

limite
FP1 : Les STEP 1-Production des énergies 1-Quantité du biogaz 23492 (m3/an)
utiles produite
2-Réduction de la
pollution de
l’environnement
 3-Utilisation du biogaz
stocké sans utilité
FP2 : Energies Électricité ; chauffage ; Quantité d’énergies Convertir une partie
ECS importantes des besoins
entéritique de la
STEP
FC1 : ergonomie Léger Forme moteur Moteur groupe
Performant Facile à utiliser électrogène

FC2 : La taille Design Espace d’installation Espace limité

FC3 : Elimination de La perlite expansée Disponibilité Presque (5,8mg/g) de

Siloxane Prix bas Siloxane
Absorption Siloxane Cout faible
Produit marocain
FC4 : Gaz purifié Biogaz purifié des Avoir du biométhane Eliminer 70%
impuretés (HS, N, O, NH, d’impureté
COV, H, Siloxane)
FC5 : rendement Rapport entre quantité Quantité biométhane Quantité biométhane
biométhane et quantité importantes mêmes
d’énergie produite en saisons pluviales
FC6 : Economie Moteur à gaz S’adapter au 210000 dh
Opération élimination fonctionnement moteur
Siloxane
Vanne EGR
Turbocompresseur

FC7 : Environnement Réduction de la pollution la valorisation du CH4 réduire les émissions

de l’environnement de gaz à effet de
serre)
Respecter les normes

FC8 : Sécurité Sécurisation des Sécurisation par vanne Soupape EGR

employeurs et des
machines

FC9 : Infrastructure Maintenance moteur Se maintenir au domaine S’adapter à la

Réglage d’utilisation capacité de chaque
composant
constituant du
moteur
FC10 : Cycle de vie Longue Performance toujours Purification de toute
importante impureté destructive

2. Diagramme FAST :
La méthode FAST (Fonction Analysis System Technique)

Une technique permettant de représenter sous forme de diagramme les relations logiques existant entre
les fonctions d’un sujet AV, en répondant aux questions « comment » et « pourquoi ».
 FAST de système de purification :

Transformer le biogaz
Purifier le biogaz Eliminer le siloxane Perlite expansé
en biomethane

FAST de système de moteur de conversion :

Burler le mélange Moteur a gaz de

air biogas groupe électrogène

Transporter le Tuyau inoxidable

biogaz de
Produire de Transformer le
gazomètre a
l’enérgie gaz en énergie
l’installation
cinétique de
rotation
Sécuriser soupapes
linstallation

Capter le fuite de Detecteur de gaz FG

gaz 110 KIMO

Augmenter la
pression aux turbocompresseur
chambres de
combustion
 Commander Electrovanne de
pneumatique de turpocompresseur
turpocompresseur

Commander Electrovanne vanne

preumatique de la EGR
vanne EGR

Vanne EGR

Reinjecter le fumee
a lentree de moteur

Echangeur de
V. Micro environnement: Chauffer le moteur chaleur
Le micro environnement comprend les différents partenaires de l’entreprise, ainsi que les
relations inter-entreprises. Il est aussi appelé « environnement direct ».

1. Les fournisseurs :
Les fournisseurs visés dans notre projet sont les sociétés qui vendent les moteurs électrogènes
comme RAMS et TORROS,ainsi pour les tuyaux inoxydables on trouve JACOUB et
MAXIMATOR,pour les soupapes de sécurité il y a Tecofi, société française, aussi Turbomar
s.a.r.l distributeur des pièces originales des systèmes TURBOCOMPRESSEUR et
INJECTIONS, pour les echangeurs de chaleur on a ASTAP et pour la vanne EGR piassaty est
la convenable.

2. Les clients :
Notre projet visé sur les STEP maroccain (station d'épuration des eaux usées) surtout qui sont
dans les grandes villes pour obtenir Une quantité de déchets important pour voir un grand
volume de gaz. Les eaux usées de la STEP nécessite un traitement profond des boues pour la
production du biogaz qui sera éliminé sauf le siloxane donc nous fournissons une procédé de
l'élimination du siloxane par un filtre a perlite expansé.En fin les STEP doit satisfaire leur
besoin électrique et thermique (l’éclairage, les machines, chauffer le digesteur) à partir d'une
installation d'un moteur à gaz d'un groupe électrogène suivre par la maintenance.

3. Les concurrents :
L’idée de créer un projet de purification de biogaz par la perlite expansée et installation de
conversion de bio méthane a des énergies utiles c’est une nouvelle idée proposer par notre
entreprise alors pour l’instant on a pas des concurrents directe dans le marché.

Pour les conçurent indirecte on a des entreprise des installations photovoltaïque par ce que
peut répondre à les besoins des STEP par l’énergie solaire.

4. Les partenaires :
Au niveau international, le Maroc a les atouts pour prendre une place dans la nouvelle
économie verte et notamment la valorisation des déchets. Ceci peut se concrétiser par la mise
en place d’un nouveau partenariat énergétique entre le Maroc et l’Europe incluant les
dimensions de transfert technologique, de recherche et développement et de développement
industriel.

VI. Macro environnement:

Le macro-environnement désigne donc l'environnement général au sein duquel
l'entreprise évolue. Il s'agit des caractéristiques générales de l'économie et de la société qui
peuvent influencer l'entreprise.

1. Le sociologique :
Les responsables de l'entreprise sont des techniciens et des ingénieurs. Ce que concerne la
distribution des revenus selon le nombre des techniciens et l'employeur (les chauffeurs de
transport, les responsables des matériaux dans les magazines de stock, les laboratoires
d'analyses pour étudier la perlite expansée et la sécurité ....).les formations doivent être une
partie très importante au temps libre .

2. L’écologique :
Le moteur groupe électrogène utilise le biogaz comme étant une source d'énergie
renouvelable qui présente de nombreux avantages environnementaux. Contrairement à la
combustion de produits pétroliers, il ne contribue pas à l'augmentation des gaz à effet de serre.
Mais le processus de fabrication de ce moteur groupe électrogène généré des émissions de
CO2. Appart ça, la combustion de biogaz dans ce moteur produit 10 fois moins de CO2 que
le gaz naturel. Son avantage est donc une forte réduction de la pollution atmosphérique.

3. Économique :
Les avantages du biogaz pour l’économie verte sont considérables et comprennent :

 la création d’emploi locaux dans les secteurs techniques, de la maintenance et suivie de

projet.
 un développement économique générant des forts investissements dans les communautés
rurales
 la création de sous-produits utiles a partir de déchets agissant comme un multiplicateur
économique important

4. Technologie :
L’environnement technologique comprend l’ensemble des technologies actuelles et futures
susceptibles d’agir sur la conception, le développement et la mise en marché des produits.

Le Maroc, qui a fait des énergies vertes un de ses grands axes stratégiques depuis le début des
années 2000, compte porter la part des énergies renouvelables dans son mix énergétique à 52
% d’ici 2030. Et aussi le Maroc fait des grand recherche pour extrait l’énergie utile par
exemple l’électricité à partir de bio gaz stoker dans les steps, actuellement le Maroc financer
tous les recherche pour atteindre cet objectif.

Aussi pour l’instant le rendement des énergies solaire est très petit mais avec les innovations
technologiques énergie solaire peut influencer sur notre projet par le convaincre les clients
de remplacer les moteurs de conversion de bio gaz par des panneaux photovoltaïque a grade
rendement.

5. L’environnement légal :
Dahir n° 1-14-09 du 6 mars 2014 portant promulgation de la loi cadre n° 99-12 portantes
chartes nationales de l’environnement et du développement durable.

Dahir n° 1-03-59 du 12 mai 2003 portant promulgation de la loi n° 11-03 relative à la

protection et à la mise en valeur de l'environnement.

Dahir n° 1-20-78 du 8 août 2020 promulgation de la loi n° 49-17 relative à l’évaluation

environnementale.

Dahir n° 1-12-25 du 2 août 2012 portant promulgation de la loi n° 23-12 modifiant la loi n°
28-00 relative à la gestion des déchets et à leur élimination.

Dahir n° 1-03-61 du 12 mai 2003 portant promulgation de la loi n° 13-03 relative à la lutte
contre la pollution de l'air.
  Remarque :

D’après notre analyse fonctionnelle en atteindre le Cahier de charge qui montre le

fonctionnement de chaque composante de notre installation.

VII. Impact sur l’environnement :

1. Air :
Le recours à l’électricité verte est une idée judicieuse à l’heure où l’on mène une lutte acharnée contre
le réchauffement climatique. Donc ce projet marche très bien avec ce concept réponds exactement aux
besoins de l’air En effet, la production d’énergie à partir de biogaz c’est purement écologique qui émet
peu de polluants au terme de diminuer les émissions de gaz à effet de serre en permettant de remplacer
les énergies fossiles par du biogaz pour la production de chaleur vue que Les centrales de
cogénération permettent une réduction des émissions de CO2 de respectivement 14 %, de 24 % et de
28 % par rapport à des installations alimentées au gaz, au fuel ou au charbon.

2. Terre :
C’est son processus de production neutre en carbone qui fait du biogaz une énergie renouvelable
permettant la lutte contre plusieurs problèmes à un impacte négatif sur la terre par exemple l’effet de
serre, les changements climatiques, sécheresse, En effet, le biogaz est produit grâce à la fermentation
de diverses matières organiques à partir des déchets . Pour la partie de l'installation de projet doit être
à plus de un mètre du sol pour que la terre soit protégé et des détecteurs de fuite sont également
utilisés pour éviter les fuites à la terre qui concerne la surface d'installation il se fixe dans une terre
incultivable .

3. Eau :
L’eau est une ressource précieuse. Elle est à la fois rare et inégalement répartie sur la planète.

L’eau est utilisée dans la plupart des filières énergétiques. Elle est utilisée dans la génération
d'électricité pour refroidir les centrales, dans l'extraction des énergies fossiles, dans le raffinage du
pétrole.

Et plus de ça presque une grande panoplie des centrales utilisent un grand réservoir d’eau afin de
produire la vapeur pour entrainer la turbine donc on a besoin d’une gestion durable de cette eau est
nécessaire

C’est la raison qu’on est choisi une méthode qui nésite pas des grandes quantités pour produire
l’électricité ou bien la chaleur, ce qui ne va pas rendre l’impact négatif et une grande consommation
d’eau
 Par contre à l’aide de ce projet on va optimiser l’utilisation d’eau et défaire le nœud l’intime relation
entre eau et énergie

VIII. Cahier des charges d’installation :

1. Schéma fonctionnelle :

 L’ordre de départ cycle DCY fait fonctionne la pompe 1 et le groupe électrogène démarre
avec la vanne EGR et turbocompresseur.
 Apres que la pompe vide le gazomètre le capteur 1 est activé et le gaz va se déplacer au
réservoir de l’élimination de Siloxane et on lance une temporisation de X secondes pour
terminer la réaction perlite-gaz.
 Quand la temporisation termine la pompe 2 est actionnée pour déplacée le gaz purifie au
groupe électrogène pour la conversion.

Remarque :

Pour assurer le bon fonctionnement de notre installation nous a fait un système d’automatisation
pour décrire les étapes du processus par utilisation de logiciel AUTOMGEN en intégrant un système
de contrôle simple s’appelé pupitre.

L’arrêt de système se fait dans 3 cas possible : le cas d’arrêt d’urgence ou bien rn appuyant sur
bouton arrêt se système ou au cas de fuite de gaz dans le moteur.
  Pupitre de commande :

2. Automatisation :
a) Généralités :
L'automatisation consacre pour effectuer certaines tâches avec une intervention humaine
réduite. Si l'automatisation est utile à toutes les entreprises pour éliminer les tâches répétitives.

Il permet aussi le contrôle des machines et des processus utilisés dans l’industrie par des
systèmes autonomes, grâce à l’utilisation de capteurs, d’actionneurs et de technologies telles que la
robotique et les logiciels informatiques.

Et GRAFCET est l’un des outils graphiques pour décrire les états successifs pris par le système en
fonction du temps, et sert à simplifier le fonctionnement d’un système complexe en identifiant la
partie opérative et la partie commande.

b) GRAFET :
Donc d’après tous cela on a décidé de rendre notre installation automatisée, alors a premier étape c
est établir les parties opérative (les actionneurs) et de commande (les prés -actionneurs, les
capteurs) :

Les capteurs
C1 Capteur de la pompe déplaçant le gaz du gazomètre au laveur
C2 Capteur de la pompe déplaçant le gaz du réservoir au moteur
DF Détecteur de fuite

Les boutons poussoirs

AU Arrêt d’urgence
MA Marche du système
R
ARR Arrêt du système
 Les actionneurs
M1 Démarrage moteur
P1 1ére activation de pompe
P2 2éme activation de pompe
EV1 Electrovanne du turbocompresseur
EV2 Electrovanne de la vanne EGR

Etape suivante consiste à traduire les GRAFCETs sur logiciel AUTOMGEN juste pour la
schématisation :

Dans la description GRAFCET on a fait les 2 niveaux de grafcet le niveau 1 c’est la représentation de la
séquence de fonctionnement est une traduction directe de cahier de charge par contre le niveau 2
consiste a utilisé des symboles et des spécifications technologiques, GRAFCET niveau 2 aide dans la
partie de programmation en utilisant la traduction.

Grafcet niveau 1 de partie d’élimination de Siloxane

Grafcet niveau 2 de partie d’élimination de Siloxane

 Grafcet niveau 1 de groupe électrogène

Grafcet niveau 2 de groupe électrogène

Chapitre 2 : Etude technique

I. Présentation de dimensionnement notre installation :
1. Description des composants :
a. Moteur de groupe électrogène au biogaz BGA095 :
Le moteur groupe électrogène qui on a choisi pour le cas de STEP SKHIRAT, on peut traiter chaque
jour 65m3 de biogaz dans le moteur de 100 kWel qui doit être convenable de produire l’énergie
électrique pour alimentera quelques composants dans la STEP.
 Moteur groupe
électrogène

Source : https://agrikomp.com/wp-content/uploads/CHP-Brochure_AK_FR.pdf

https://www.agriexpo.online/fr/prod/agrikomp-gmbh/product-168253-130636.html

 Fiche technique de moteur.

Figure : Fiche technique de Moteur de groupe électrogène au biogaz BGA095

b. Vanne EGR 50006Z :t

Lorsqu'un moteur tourne à bas régime ou au ralenti, une partie des gaz d'échappement non
brûlés est rejetée dans l'atmosphère. Afin de respecter les normes de pollution, nous avons
décidé d'installer une partie vanne pour détourner ces gaz vers l'injection, où ils brûlent une
seconde fois.
Cette partie qui régule les fumées, ralentit la vitesse de combustion en réduisant le
pourcentage d'oxygène dans les gaz, provoquant une baisse de leur température lors de la
combustion.
 Figure : Vanne EGR 50006Z

Source : https://piassaty.ma/moto-propulsion/echappement/vanne-egr.html?p=3

c. Turbocompresseur :
Le principe est l’augmentation de la pression des biogaz admis qui permet un remplissage satisfaisant
des cylindres en mélange air/biogaz.

Le turbocompresseur est actionné par une turbine animée par la vitesse des gaz provenant du bloc-
moteur et transmettre une partie de leur énergie cinétique pour que la turbine pivote sans la moindre
consommation de puissance sur l’arbre moteur.

Source : https://www.fiches-
auto.fr/articles-auto/fonctionnement-d-une-auto/s-728-fonctionnement-du-turbo.php

d. Soupape de sécurité :
Le biogaz produit à l’intérieur du digesteur de Step a une certaine pression, mesurée en mBar. Dans
les situations standard, nous prenons en compte une pression comprise entre -1,0 et +5,0 mBar.
Nous avons choisi soupapes de sécurité s’assurent que la pression de gaz à l’intérieur du réservoir ne
dépasse pas 5 mbar.

Une soupape permet d'évacuer du fluide surcomprimé vers l'extérieur lorsque la pression atteint la
valeur limite.

Figure : Soupape de
sécurité

e. Echangeur de chaleur :
L’échangeur de chaleur comporte des réseaux
parallèles à travers lesquels circulent des fluides à
différentes températures et qui sont séparés par une
paroi. C'est la différence de température entre les deux fluides qui permet l'échange de
chaleur. En fait, le plus chaud se déplace naturellement vers le plus froid, le réchauffant
instantanément tandis que les calories sont perdues. Ainsi, lorsqu'il entre chaud dans
l'échangeur, le fluide primaire réchauffe le fluide secondaire froid. Dans un échangeur de
chaleur à plaques, les fluides se déplacent des deux côtés des plaques, qui sont généralement
ondulées.

Figure : Échangeur de chaleur

Source : https://biogasmembrane.com/fr/soupape-de-securite/soupape-5-mbar/

f. L’électrovanne de vanne EGR EGRFEBI BILSTEIN – 45698 :

Une petite pièce commandée électriquement ou pneumatique par le calculateur moteur qui
permet de faire une certaine dépression sur la vanne EGR grâce à la pompe à vide.

Figure : L’électrovanne de vanne EGR EGRFEBI BILSTEIN – 45698

Source https://www.oscaro.com/electrovanne-de-vanne-egr-febi-bilstein-45698-6598666-10497-p

g. L’électrovanne de turbocompresseur :
L'électrovanne du turbocompresseur se compose d'un enroulement électromagnétique et d'un
Vanne d'air. Sa fonction est de contrôler la soupape de décharge cette dernier qui régule la pression
des gaz d'échappement : cela protège le turbo d'être surchargé et augmente la puissance de votre
moteur.

Figure : Turbocompresseur
Source : https://www.cdiscount.com/auto/pieces-auto/vannes-egr-electrovanne-turbo-boost-de-
1-9-l-pour/f-13390100403-auc9144555657720.html?idOffre=2220387550

h. Le tuyau PVC 63mm de diamètre et le longueur 14m :

Un tuyau est un élément de section circulaire destiné à l'écoulement d'un fluide, liquide, ou gaz ou
d'un solide pulvérulent. D’après le dimensionne de canalisation de biogaz à notre projet nous avons
choisi le tuyau de type PVC qui sont intéressé pour transport de biogaz.

Figure : tuyau PVC

Source : https://www.waterconcept.fr/tube-et-fixation-63-mm-pvc-pression/456-tube-
diametre-63-mm-pvc-pression.html

i. Les fixations d’installation et Boulonnerie, accessoires et colutre :

Pour fixer le moteur groupe électrogène on pose 8 supports et pour chaque support on a
besoin 2 fixation ces équipements juste pour le support de moteur.

Figure : fixation

Source : https://www.muepro.lu/distance-entre-supports/

https://www.sorecom.ma/boulonnerie.html

j. Le débitmètre :
Utilisation de débitmètre concerne de voire la quantité de biogaz dans le gazomètre, et de
contrôler la quantité que nous avons besoins chaque jour.
 Figure : débitmètre

Source : Prix en Maroc de U de Régulateur de débit. Générateur de prix de la construction. CYPE

Ingénierons, S.A. (prix-construction.info)

k. Un détecteur de fuite de gaz :

Un appareil capable de fournir des informations sur le débit de fuite et la pression du gaz
contenu dans canalisation, les systèmes de vide et tuyauterie. Retentit lorsque la concentration
de gaz dépasse les limites définies.

Figure : Détecteur de fuite de gaz.

Source : Prix en Maroc de U de Régulateur de débit. Générateur de prix de la construction. CYPE

Ingénierons, S.A. (prix-construction info)

l. Électrique minuterie :
Ce appareille permet d'allumer une source lumineuse depuis un ou plusieurs endroits de la
pièce et de laisser cette source lumineuse allumée pendant une durée réglable et pour notre
projet la durée est spécifique.

Figure : Électrique
minuterie

Source : https://33elec.com/fr/modules-de-commande-ecocompteur/193-legrand-minuterie-16a-monophasee-
412602.html

m. La pompe pneumatique
La pompe a membranes pneumatique métallique permet le dosage, le pompage, le
remplissage, la recirculation des fluides.
 Figure : La pompe pneumatique

Source : https://www.hellopro.fr/pompes-pneumatiques-a-membranes-2002134-fr-1-feuille.html?
abtest=sanstel&form=popup&popup=scrolldown

n. Capteur : Analyseur de gaz méthane fixée :

Le capteur d’analyser le méthane que-il encore dans le réservoir pour donner un signal d’arrêter le
moteur

Figure : Analyseur de

Source: https://fr.made-in-china.com/co_njklsk/product_Explosion-Proof-Methane-Gas-Analyzer-0-
5-Vol-CH4-Sensor_eunrynryy.html

2. Conception d’installation dans logiciel :

La conception de notre projet est faite à l’aide de SKETCHUP basant sur la géographie réelle de la
STEP, voilà la représentation avec toutes les visions possibles :
La vision de l’installation en bas
 La vision de l’installation en avant

La
vision de l’installation en haut
 La vision de l’installation en arrière

 Interprétation :
On a utilisé le logiciel SKETCHUP pour la modélisation et animation en 3D de notre
installation on a cité l’équipement nécessaire de notre projet qui va nous aide dans la partie de
dimensionnement de longueur des câbles et aussi d’estimer la surface de terrain de projet.

3. La canalisation de notre projet est comme suite :

La distance AB : c’est du gazomètre au réservoir de élimination de siloxane
La distance BE : c’est la distance entre de laveur au réservoir de élimination de siloxane .
La distance EF : c’est réservoir d’élimination de siloxane .au groupe électrogène.
  Interprétation :

On a essayé de choisir un emplacement stratégique de l’installation de faite que le gazomètre soit le

plus proche possible à l’installation pour minimiser la longueur de la canalisation.

Ensuite on a approximé la longueur des tuyaux. à l’aide de logiciel SKETCHUP, on a obtenue comme
résultats final de 14 mètre.

II. Processus de purification :

Le biogaz produit dans la STEP SKHIRAT n’utiliser pas à couse de siloxane qui reste dans le biogaz
après la purification par utilisation de laveur et pour éliminer siloxane ce procédé demande un cout
d’investissement important lors de sa production par utilisation par exemple (charbonne, ……).

C’est pour ça on propose d’utiliser la perlite expansée.

1. Définition de la perlite :

la perlite est une roche d’origine volcanique, qui prend un aspect de sable après broyage. Elle
est composée de silice, d’alumine, d’oxyde de fer, d’oxyde de titane, de chaux, de magnésie,
d’oxyde de sodium et de potassium.

a- L’extraction de la perlite :
L’extraction de la perlite minérale se réalise dans des mines à ciel ouvert situées dans des
zones volcaniques de plusieurs régions du monde. Le minéral se moud et se tamise en
plusieurs tailles pour pouvoir ensuite être transformé.
Pour passer de cet état au matériau final qui se présente sous forme de billes de 1 mm à 8 mm
de diamètre, la perlite broyée est chauffée et expansée à 1 200 °C, dans des fours fixes ou
rotatifs. Sous l’effet de la chaleur, l’eau présente dans le matériau s’évapore.

b- La région où se trouve la perlite au Maroc :

BDM PERLITE (servermdz.pro)

Au Maroc, le plus important gisement de perlite connue est celui de Jbel de Tidiennit dans la
région de Nador exploité par la société BDM perlite.

Le gisement de perlite de Tidiennit est situé dans le Rif oriental à 17 km au sud-ouest de

Nador et à 27 km du port de Beni Ansar.
 2. Purification de biogaz :
A la sortie du digesteur le biogaz est appelé biogaz brut est en majorité composé de méthane
et de dioxyde de carbone auxquels s'ajoutent des composés minoritaires (HS, N, O, NH,
COV, H:O) dans les proportions suivantes, Pour une valorisation efficace et pour éviter
d'endommager les unités de valorisation, le biogaz doit subir une épuration
Uniquement le méthane est un vecteur énergétique, les autres composés peuvent être
considérés comme impuretés dans le biogaz. L'épuration vise à piéger les substances
indésirables du biogaz qui empêchent ou affectent Sa valorisation. L’objectif est d'optimiser
les performances de valorisation du biogaz et de protéger les équipements avec lesquels il est
en contact.

a. Elimination de siloxane :
L'utilisation potentielle de la perlite brute et expansée comme adsorbants à faible coût pour
la purification du biogaz a été étudiée. La dilatation thermique de la perlite provoque une
diminution de la densité des groupes siloxane en revanche, la surface spécifique de la
perlite a été multipliée par deux en raison de la dilatation thermique. Pour déterminer la
capacité d'adsorption à l'équilibre et la cinétique d'adsorption, des expériences discontinues
ont été menées. Les capacités d'adsorption sont dans l'ordre suivant : charbon actif (6,8
mg/g) > gel de silice (6,6 mg/g) > perlite expansée (5,8 mg/g) > perlite brute (5,6 mg/g) par
rapport à la même expérience les conditions. Les données d'adsorption à l'équilibre ont
montré que la perlite pt être utilisée pour éliminer le siloxane, En plus de son faible coût, la
perlite expansée au l'avantage de nécessiter une température de désorption plus basse (200
°C) pour la régénération par rapport aux valeurs rapportées pour le charbon actif (>400 °C)
et une cinétique de désorption rapide (20 min), ce qui pourrait contribuer à une production
plus propre de biogaz.

b. Etudie le laveur :
Mais avant de passe au processus d’élimination de siloxane doit étudie l’efficacité de laveur
qui consiste à éliminer du H2S. Pour connaitre l’efficacité de purification de biogaz.

Voilà le schéma de laveur dans Autucad :

  Interprétation

Dans ce dessin autocad on a expliqué le trajet que fait le biogaz pour sa purification passant par le
laveur qui solubilise les impuretés du biogaz dans un liquide qui peut être de l’eau ou un solvant
adapté au polluant.

Juste après le biogaz passe au bioréacteur qui élimine d’une façon biologique les autres
hydrocarbures biodégradable qui sont absorbés par l’eau de lavage.

a. Utilisation de la perlite :
Apres lavage on va utiliser un système de purification pour éliminer le siloxane qui resetant dans le
bio méthane, par notre idée d’innovation de utiliser la perlite expansé.

Voilà notre système de purification dans logiciel Autocad :

 Interprétation :

Le biogaz sort de laveur entré dans le réservoir de mélange bio méthane avec la perlite pour
éliminer le siloxane par des réactions chimiques pour absorbation d’élément indésirable. Et
finalement on utilise un filtre pour séparer le bio méthane de la perlite pour injecter dans le moteur
électrogène.
III. Installation de moteur électrogène :
Notre projet sert a valorisée le biogaz par utilisation de moteur électrogène avec l’ajout des
composantes pour améliore le rendement c’est notre idée d’innovation.

Donc avant d’atteindre cette idée nous avons travailler sur la production de l’énergie et nous avons
pensés a deux solutions possible, la premier :la production de l’énergie à l’aide d’une chaudière au
biogaz, suivie d’une turbine à vapeur d’eau , Cette voie très classique pose peu de problèmes
techniques (les fuites d’eau, corrosion… ) et les contraintes d'épuration du biogaz et il nécessitent un
personnel de conduite et de maintenance hautement qualifié et en plus on aura aussi gaspillage des
ressources et on peut ajouter que la superficie de projet ça sera très large que on peut pas la réserver
dans la STEP .

Donc pour éviter ces contraintes, on propose comme solution un groupe électrogène, au point de vue
technique, le moteur démarre normalement à base d'essence classique ou gaz naturel et Le principe de
notre idée est que le moteur fonctionne parfaitement avec du biogaz au lieu de l'essence.

Alors ce groupe électrogène a cogénération c’est notre solution. La cogénération lorsque l’on
exploite un système qui transforme une source primaire d’énergie à la fois en électricité et en chaleur
utilisée pour le chauffage de locaux, ou pour les besoins de procédés industriels …

On va bénéficier à travers ce groupe d’un démarrage instantané et minimisation des émissions de

polluants CO2, NOx, particules fines autour du groupe…

Et pour rendre notre système plus innovant on a décidé d’ajouter deux composant a notre installation
qui va nous aider à augmenter la performance :

 Insertion d’une vanne EGR : ce composant est souvent utilisé dans les moteurs diesel donc on
a pensé de l’intégrer dans notre groupe électrogène, sert à la réinjection des fumes échappées à
l’entrée de moteur pour le refroidissement de chambre de combustion.
 Insertion de turbocompresseur : qui aide améliorée La capacité du moteur en augmentant la
pression des gaz.
Voilà notre installation dans logiciel Autocad :
  Interprétation :

Le fonctionnement de moteur est présenté dans ce schéma est comme suite : le mélange d’air et
biogaz à l’entrée de moteur, ce mélange va passer par la chambre de combustion, ensuite on trouve
échangeur de fumée qui va sur-augmenter la température des fumées qui va se déplacer après vert
le turbocompresseur qui génère l’énergie mécanique (rotation) et finalement alternateur qui va
transformer cette énergie en énergie électrique.

Ce moteur est caractérisé par un système de refroidissement pour éviter le surchauffe due à
endommagement de moteur, et aussi nous avons utilisé l’énergie récupère de l’échangeur pour
augmenter énergie thermique de fumée qui entrainée la turbine.

IV. Energie récupérer a partir de biogaz :

Basons a des données reçoit de la part de ingénier M.Zrzouri qui indique la quantité de biogaz
journalière dans STEP SKHIRAT qui égale 23492 m3/an .

Alors d’après la quantité de biogaz obtenir on atteindre les calcule suivent :

 Le biogaz contient 63%de méthane :

biogaz∗63
quantite de CH 4=quantite
100

24876∗63 3
quantite de CH 4 2018= =15672 m /an
100

23145∗63 3
quantite de CH 4 2019= =14581 m /an
100

23261∗63 3
quantite de CH 4 2020= =14654 m /an
100

23376∗63 3
quantite de CH 4 2021= =14727 m /an
100

23492∗63 3
quantite de CH 4 2022= =14800 m /an
100

 La quantité de CH4 produire 65 % l’énergie total :

4∗65
energie total=quantite de CH
100
 15672∗65
energie tota l2018 = =101867 KWh /an
100

14581∗65
energie tota l2019 = =94779 KWh /an
100

23261∗65
energie tota l2020 = =95253 KWh/an
100

23376∗65
energie tota l2021 = =95727 KWh/an
100

23492∗65
energie tota l2022 = =96200 KWh /an
100

 D’après le coefficient de cogénération on va produire 85% de l’énergie total :

total∗85
energie valorise=energie
100

101867∗85
energie valoris e 2018= =86587 KWh/ an
100

94779∗85
energie valoris e 2019= =80562 KWh/an
100

95253∗85
energie valoris e 2020= =80965 KWh/an
100

95727∗85
energie valoris e 2021= =81368 KWh/an
100

96200∗85
energie valoris e 2022= =81770 KWh/an
100

 L’Energie valorisé produit 35% d’énergie électrique :

valorise∗35
energie électrique=energie
100

86587∗35
energie électriqu e 2018= =30305 KWh/an
100

80562∗35
energie électriqu e 2019= =28197 KWh/an
100

80965∗35
energie électriqu e 2020= =28338 KWh/an
100

81368∗35
energie électriqu e 2021= =28479 KWh/an
100
 81770∗35
energie électriqu e 2022= =28619 KWh/an
100

 L’Energie valorisé produit 50% d’énergie thermique :

valorise∗50
energie thermique=energie
100

86587∗50
energie thermiqu e2018 = =43293 KWh/an
100

80562∗50
energie thermiqu e2019 = =40281 KWh /an
100

80965∗50
energie thermiqu e2020 = =40482 KWh/an
100

81368∗50
energie thermiqu e2021 = =40684 KWh/an
100

81770∗50
energie thermiqu e2022 = =40885 KWh/an
100

Année 2018 2019 2020 2021 2022

Production du biogaz en (m3/an) 24876 23145 23261 23376 23492
Production de CH4 en (m3/an) 15672 14581 14654 14727 14800
Energie totale dispos 101867 94779 95253 95727 96200
Energie valorisé 86587 80562 80965 81368 81770
Energie électrique en (kWh/an) 30305 28197 28338 28479 28619

Energie thermique en (kWh/an) 43293 40281 40482 40684 40885

Consommation Step (kWh/an) 52723 23983 31728 39474 47219

 Interprétation :
Dans ce tableau on a résumé alors tous les calculs et le plus important c’est la quantité d’énergie
qu’on peut produire à travers la quantité de biogaz donnes par la STEP Skhirat durant 5 ans de 2018 à
2022 et on a travaillé par des coefficients qu’on a trouvé dans le lien suivant :
https://expertises.ademe.fr/economie-circulaire/dechets/passer-a-laction/valorisation-
energetique/valorisations-energetiques-biogaz-gaz-synthese

Apres calcul de l’énergie électrique et thermique on va calculer l’utile de cette énergie produite au
sein de STEP skhirat :
 V. Consommation d’énergie :
1. Consommation d’énergie thermique :
On a la température ambiante d’eau : 21℃ et la température moyenne d’eau pour prendre :40℃

A l’aide de formule de VANDJOUR Laurent : Energie =volume *1,162*∆ t

On a l’énergie produite est de 44974 kWh/an

energie 40885 40885

volume= = = =1852 litre
1,162∗∆ t 1,162∗∆ t 1,162∗(40−21)

 Interprétation :
Donc on va chauffer 1852 litre d’eau par année donc a peu près 6 litre par jours qu’on peut l’utilisé
pour ablution ou se nettoyer les mains.

2. Consommation d’énergie électrique :

L’équipement Heures Quantités Puissance (w) Puissance total (kwh/an)
(h)
LED 10 25 10 900
PC 10 5 150 2700
L'impriment 1 3 1100 1188
Climat 3 5 500 2250
Moteur 4 1 400000 19200
Machine à café 1 1 5000 1800
Spot led 12 12 9 466,56
La consommation total 28504,56
(kWh/an)

 Interprétation :
Dans la consommation électrique de STEP on a estimé a travers l’années la plus récente c’est 2022 on
travailler sur les 5 bureaux des STEP (éclairage, pc, climat…)
Chapitre 3 : Etude
financier d’é quipement.
I. Prix des équipements :
Ce tableau résume tous les équipements qu’on a besoin dans notre projet, on a essayé de
chercher des prix réels le plutôt possible et on a passé par plusieurs sites de vente en ligne et
on a obtenue au final ces résultats :

Equipements Quantité Prix unitaire (DH) Prix d’achat (DH) Prix vendu
(DH)
Vanne EGR 1 1 883,49 1 883, 2199,99
EGR 50006Z
Turbo Compresseur 1 19 000,00 19 000,00 19 999,99

Soupape De sécurité 1 27083,75 27083,75 29 999 ,99

5mbar
Echangeur de chaleur 1 5000 5000 6999,99

L’électrovanne de vanne 1 438,47 438,47 499,99

EGR
L’électrovanne de 1 662,96 662,96 899,99
turbocompresseur
Moteur de groupe 1 210 000,00 210 000,00 230 000,00
électrogène au
biogaz BGA222 séries

Le tuyau PVC 14m 21 428,00 50000,00 55 000,00

(Pour 6m)

Les fixations 8 ------- 5500,00 6049,99

d’installation
Boulonnerie, accessoires 1 20 000,00 20 000,00 22 000,00
et colutre

Le débitmètre 1 624.10 624.10 499,00

Un détecteur de fuite de 1 1270 1270 1699,00

gaz
Minuterie 5 225 1125 1249,99
électrique
La pompe 2 5223,84 10 447,18 11 449,00

Capteur : 1 4450,59 4450,59 5500,00

Génie civil (construction 30 000 30 000 33 000

du local)
PRIX TOTALL 352366,95 387563,04 427046,92

 Interprétation :

On a obtenu à peu près un cout de 430000 DH, et puisque Le cout est toujours dépendu de la
taille de projet donc cette somme est un raisonnable, par ce que nous avons travaillé sur une
grande installation de production d’électricité à travers un source d’énergie renouvelable qui
est le biogaz, qui nécessite un système compliqué et fragile.

Et ce projet est consacré pour les STEP public et prive et qui on la capacité de faire ces
projets innovants.

Cela nous ramené a pensés de calculer le temps de retour d’investissement pour que la STEP
peut récupérer

II. Le prix de perlite :

Le prix de la perlite expansée se situe entre 180 et 200 euros pour un mètre cube.

On sait qu’un cube est équivalent de 1000 Kg

On va maximiser le prix et on prend 200 euros qui est équivalent à 2221 ,53

1000 kg 2221,53 DH

1 Kg le prix d’un kilogramme de perlite

Donc le prix pour un Kilogramme de perlite expansée est 2,22 DH

Donc le prix par jours (pour 2 Kg) est 4,5 DH

 Interprétation : on a essayé de contacter les entreprises de perlite existant au Maroc mais

sans résultats , donc on a décidé de projeter le prix de la perlite utilisant en isolation à
notre projet. on conclusion on a besoin de 730 kg/an a un prix de 1642.5 DH /an.
 I. WBS :
Dans ce WBS, pour est un organigramme incontournable permettant de découper et visualiser le
projet en plusieurs niveaux de taches et de hiérarchiser.

INTERVENANT CODE DE TACHE N° TACHE DUREE

RESSOURCE ANTECEDENT (JOURS)
AUTOMATISATIO ATM Faire un cahier de 1 7 3
N charge ensuite
programation ladder
Supervision du 2 1 1
système après
réalisation

étudier le Laveur 3 14 1
Purification PRT Installer le syteme 4 3 3
d’élimination de
siloxane
Installer les filtres 5 4 4
siloxane
 Cablage raccord 6 12 3
réseau
Eléctricité ELC Conversion 7 8 1
(distributeur)
Cablage (API- 8 6 3
instalation)
Prise de terre 9 17 5
(protection)

Fixer les supports de 10 23 15

moteur
Fixation FIX Soudage 11 10 2
Fixer des tuyaux 12 20 5

Visiter de step 13 ------- 1

ETUDE TECHNIQUE ET Etudier et Traiter la 14 13 3
quantité de boigaz
Dimentionner les 15 16-17 3
équipement d’
installation

chambre 16 5 10
ventilée
naturellement
CLS Chambre de 17 5 3
CONSTRUCTION DE contrôle
LOCAL DU SYSTEM

Installer les 18 7 4
tuyaux d’ECS
PLOMBERIE PLO Canalisation 19 11 3
gazometre au
reservoire
d’épuration
Canalisations 20 19 2
De réservoir
du perlite au
groupe
électrogène
 Tester les 21 2 1
court circuit
EVALUATION EVL Etancheite de 22 21 1
canalisation
(fuite)

LOGISTICS LG Ramener le 23 15 3
matériel au
steps
 Interprétation

Dans ce tableau on a mentionné les différents intervenants dans notre projet plus les taches
associées à chacun d’eux dans une durée de temps précise Dans ce tableau on a mentionné les
différents intervenants dans le projet non seulement ceux qui nous appartient mais aussi ceux qui
concerne la soutraitance tel que la construction du local pour le système aussi les taches associés a
chacun d’eux dans une durée de temps précise
