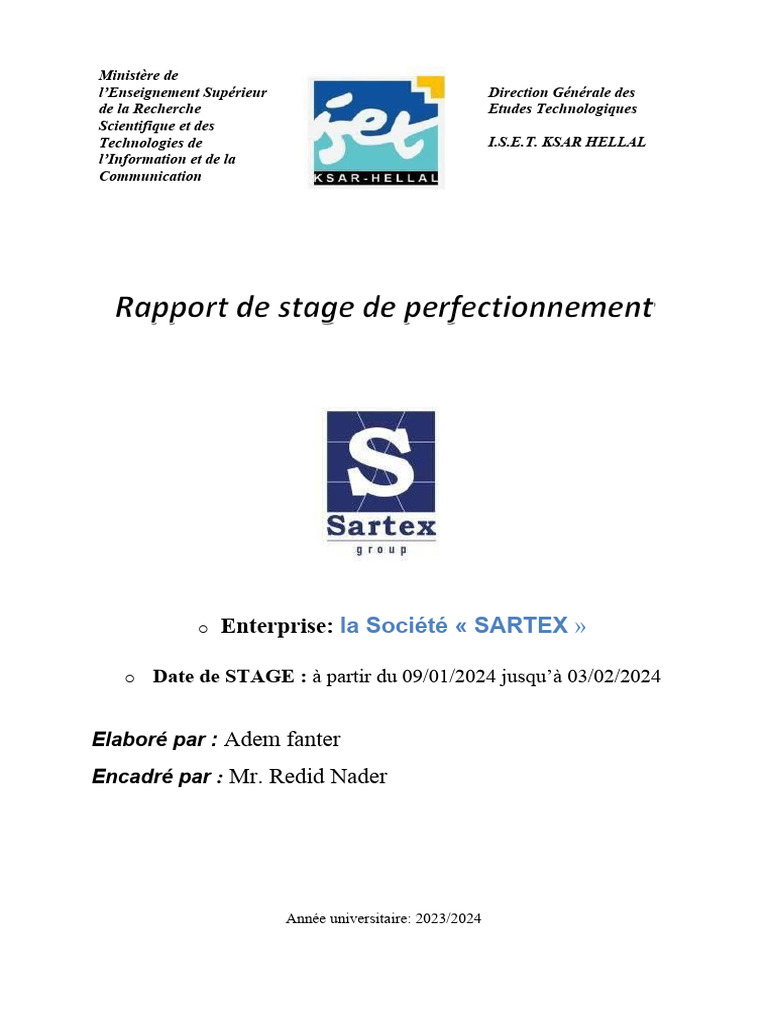

Ministère de

l’Enseignement Supérieur Direction Générale des

de la Recherche Etudes Technologiques
Scientifique et des
Technologies de I.S.E.T. KSAR HELLAL
l’Information et de la
Communication

o Enterprise: la Société « SARTEX »

o Date de STAGE : à partir du 09/01/2024 jusqu’à 03/02/2024

Elaboré par : Adem fanter

Encadré par : Mr. Redid Nader

Année universitaire: 2023/2024

Avant de présenter mon rapport de stage je voudrai exprimer mes respects et mes
remercîments à monsieur Kamel Zarred le directeur de l’entreprise de m’avoir accordé sa
confiance on m’acceptant comme stagiaire. J’exprime également mes sincères remercîments à
mon en cadreur monsieur Redid Nader le chef de service énergétique qui m’a aidé à faire mon
stage dans les bonnes conditions, ses explications et ses conseils enrichissent mes
connaissances , aussi bien qu’a avoir une idée pratique sur l’industrie en générale et la
méthodologie du travail. Je tiens compte aussi à remercier le directeur des études et des stages
de l’institut supérieurs des études technologique de ksar Hellal qui m’a donné la chance de
pratiquer un stage lié à mon domaine génie Mécanique option énergétique.
Introduction générale..............................................................................................................1
Chapitre I : Présentation de l’entreprise................................................................... 2
1. Présentation et nature d’activité...............................................................................3
2. Services SARTEX.......................................................................................................3
3. Les principaux clients.................................................................................................3
4. Les ateliers...................................................................................................................4
5. Organisation................................................................................................................4
Chapitre II : Etude bibliographique........................................................................ 5
1. Introduction...................................................................................................................6
2. Le gisement solaire en Tunisie.....................................................................................6
3. L’énergie solaire............................................................................................................7
3.1. Le Soleil..................................................................................................................7
3.2. Le pouvoir énergétique du Soleil.........................................................................7
3.3. Le rayonnement solaire........................................................................................7
4. La conversion photovoltaïque.......................................................................................8
4.1. Définition................................................................................................................8
4.2. Historique du photovoltaïque...............................................................................8
4.3. La cellule solaire....................................................................................................9
4.4. Circuit électrique équivalent...............................................................................10
4.5. Caractéristique courant–tension d’une cellule photovoltaïque......................10
4.6. Influence de l’éclairement et de la température sur la caractéristique I (V).11
4.7. Le mécanisme de la conversion photovoltaïque...............................................11
5. Les différents types des installations photovoltaïques...............................................11
. 6. Générateur photovoltaïque..........................................................................................12
6.1. Architecture d’un générateur.............................................................................12
6.2. Les diodes by-pass................................................................................................12
6.3. La puissance crête................................................................................................13
6.4. Installation des panneaux PV.............................................................................13
7. l’onduleur........................................................................................................................13
8. système de protection électrique...................................................................................14
9. accessoires de connexion et de câblage.........................................................................15
10. compteur électrique.....................................................................................................16
11. le rendement d’une installation..................................................................................16
12. les avantages et les inconvénients du PV...................................................................16
13. conclusion.....................................................................................................................17
Chapitre III : Étude et dimensionnement d’une installation PV........................... 18
1. Introduction........................................................................................................ 19
2. Dimensionnement des panneaux PV................................................................ 19
Conclusion générale.................................................................................................... 32
Figure 1 : les clients de sartex.....................................................................................3
Figure 2 : la carte de la Tunisie avec l’irradiation solaire globale annuelle..........6
Figure 3 : Conversion l’énergie solaire en énergie électrique.................................7
Figure 4 : composition du rayonnement solaire........................................................8
Figure 5 : conversion photovoltaïque.........................................................................8
Figure 6 : la photopile..................................................................................................9
Figure 7 : la chaine de fabrication d’une cellule PV.................................................9
Figure 8 : structure d’une cellule...............................................................................10
Figure 9 : schéma circuit électrique...........................................................................10
Figure 10: La caractéristique courant-tension..........................................................11
Figure 11 : coutant-tension..........................................................................................11
Figure 12 : schéma équivalent d’un générateur........................................................12
Figure 13 : diode by-pass.............................................................................................12
Figure 14 : angle d’incidence.......................................................................................13
Figure 15 : onduleur.....................................................................................................14
Figure 16 : système de protection................................................................................14
Figure 17 : câble DC.....................................................................................................15
Figure 18 : boite de jonction.......................................................................................15
Figure 19 : protection électrique.................................................................................15
Figure 20 : câble & connectique..................................................................................15
Figure 21 : communication..........................................................................................15
Figure 22 : fiche de connexion.....................................................................................15
Figure 23 : compteur électrique bidirectionnel.........................................................16
Figure 24 : lancement du logiciel................................................................................22
Figure 25 : désignation du projet................................................................................23
Figure 26 : localisation du projet................................................................................23
Figure 27 : paramètres de site géographique............................................................24
Figure 28 : paramètres du champ..............................................................................24
Figure 29 : conception /dimensionnement du système............................................25
Figure 30 : lancement de simulation..........................................................................25
Figure 31 : Indice de performance.............................................................................26
Figure 32 : diagramme des pertes sur l’année entière............................................27
Figure 33 : Fixation de la structure...........................................................................28
Figure 34 : Poste des panneaux sur la structure......................................................28
Figure 35 : les connecteurs MC4...............................................................................28
Figure 36 : mise à la terre.........................................................................................29
Tableau 1 : Historique du photovoltaïque...................................................8
Tableau 2 : Bilan de puissance et énergie..................................................20
Tableau 3 : les caractéristiques techniques de ces panneaux...................21
Tableau 4 : Caractéristique de l’onduleur..................................................21
Tableau 5 : Principaux résultats de la simulation de l’installation PV.. .26
Tableau 6 : Cout totale de l’installation......................................................30
Tableau 7 : Cout final de l’installation.......................................................45
 Introduction générale

Dans le cadre de mes études à L’ISET, j’ai passé mon stage dans la société SARTEX de
confection à Ksar-Hallal et plus précisément dans son service énergétique vu ma spécialité.
En effet, cette expérience m’a offert l’occasion de contacter l’environnement industriel et la
vie professionnelle non seulement ça, j’ai essayé aussi de faire connaissance de l’entreprise,
de découvrir ses mécanismes de fonctionnement, d’avoir une idée sur la précision du travail
et la difficulté de fonctionnement, Non seulement ça, j’ai essayé aussi d’accomplir une
application que m’a fixé le responsable du département énergétique. Vu l’objectif de mon
stage dans cette société il est toute à fait normale de commencer mon rapport avec
présentation de l’entreprise.

1
2
1. Présentation et nature d’activité :
La société des arts textiles SARTEX, est une entreprise sous douane, totalement
exportatrice régie par la loi n° 72 / 38 du 04/08/1972; sise à route de Sousse, Ksar hallal.
La société SARTEX S.A.R.L (société à responsabilité limitée) est une entreprise de
confection spécialisée dans le prêt-à-porter, jeans, et autre types de tissu. Elle produit pour
des grandes marques tel que: LEVI’S, POLO, TIMBERLAND, MUSTANG...etc. Le capital
est 100% local et privé, son chiffre d’affaire est autour de 40 million DT équivalent à 30
million
$. Elle a commencé la production en juin 1984; ses locaux s’étendent sur une superficie de
15.000 m² et comptent un effectif total de 1771 personne dont 16 cadres supérieurs, 140
agents de maîtrises, 1142 agents d’exécution et plus que 73 apprentis et stagiaires.
SARTEX est la société mère et le siège administratif de trois autres sociétés dans le même
secteur d’activité et qui sont:
TEXPRO: société spécialisé dans la confection de textile.
SOPAH: société spécialisé dans la confection de textile.
ELNOUR: société de préparation et de maintenance des équipements pour les autres sociétés
du groupe.
Ces trois sociétés sont situées à environ 3 km de SARTEX (à Bouhjar) et travaillent toutes les
quatre en collaboration.

2. Services SARTEX :

4 Million pièces en 2018 10pays exports

4,514 employeurs 9 Certificats

3. Les principaux clients :

Figure1 : les clients de SARTEX

3
4. Les ateliers :
Les tâches de production réalisées par la société sont assurées par un ensemble d’ateliers
suivants leurs spécialité et qui sont:
 Salle de coupe
 Salle de d’éclatement
 Atelier de piquage
 Unité de délavage et traitement spéciaux
 Unité de repassage et coulissage
 15 chaines de préparations

5. Organisation :
SARTEX est organisé en 12 services, qui sont :
 Service personnel
 Service énergétique
 Service commercial
 Service étude et développement
 Service production
 Service qualité
 Service financier-comptabilité
 Service maintenance et entretient
 Magasin de pièces de rechange
 Magasin de fourniture
 Service de planification
 Service logistique
 Service informatique

4
 II

5
 1. Introduction :
Le gisement est un ensemble de données décrivant l'évolution du rayonnement solaire
disponible au cours d'une période donnée. Le soleil est une source énergétique quasiment
illimitée, il pourrait couvrir plusieurs milliers de fois notre consommation globale d’énergie.
C’est pourquoi, l’homme cherche depuis longtemps à mettre à profit cette énergie importante
et diffusée sur l’ensemble de la planète, il est arrivé à réaliser ce but par le moyen di cellule
photovoltaïque. Le nom photovoltaïque vient du grec, il est composé de deux parties :
Photos : lumière.
Volt : unité de tension électrique, du nom Alessandro volta.
Aujourd’hui, grâce à sa fiabilité et à son concept respectueux de l’environnement, le
photovoltaïque prend une place prépondérante.
Dans ce chapitre, nous allons rappeler quelques notions de base sur la technologie
photovoltaïque, ensuite une description du système photovoltaïque sera donnée.

2. Le gisement solaire en Tunisie :

Malgré le fait qu’elle soit le plus petit pays du Maghreb, l’énergie photovoltaïque est l’une
des plus précieuses ressources de la Tunisie. Grâce à sa situation géographique, cette région
d’Afrique du Nord reçoit un rayonnement solaire élevé ce qui la rend un véritable paradis
pour les entreprises spécialisées dans l’énergie photovoltaïque. En effet, la Tunisie dispose
d’un taux d’ensoleillement dépassant 3000 heures par an ce qui lui permet de développer
davantage ce créneau porteur. La carte ci-après illustre l’ensoleillement qui couvre l’ensemble
du territoire tunisien. En fait, la Tunisie dispose d’un bon gisement solaire, avec un
ensoleillement annuel moyen qui varie de 1500 à 2200 kWh/m² en allant du nord vers le sud.

Figure 2 : La carte de la Tunisie avec l’irradiation solaire globale annuelle en kWh/m²

6
 3. L’énergie solaire :
3.1. Le Soleil :
Astre dont le rayonnement produit la lumière du jour et réchauffe la terre

Figure3 : conversion l’énergie solaire en énergie électrique

3.2. Le pouvoir énergétique du soleil :

Le soleil est peut-être à 150 millions de kilomètres, mais il génère quand même énormément
d'énergie potentielle ici sur la Terre! L'énergie solaire est un type d'énergie qui provient de la
lumière et de la chaleur du soleil. Utiliser l'énergie du soleil ne crée aucune pollution et est
donc parfaite pour la planète.
3.3. Le rayonnement solaire:
 Rayonnement solaire extraterrestre : La puissance d'irradiation du
soleil au moment où elle arrive à l'extérieure de l'atmosphère de la terre,
après avoir parcouru une distance d'environ 150 millions de kilomètres, est
à peu près de 1 360 W/m². Cette valeur s'appelle la "constante solaire
extraterrestre".

 Rayonnement solaire sur notre planète : L'énergie solaire arrive sur

Terre sous forme d'un rayonnement électromagnétique dont la lumière
visible fait partie. Un rayonnement électromagnétique se décompose en
ondes radio et millimétriques, en émissions dans l'infrarouge, le visible et
l'ultraviolet et, au-delà, en rayons X et gamma.

7
 Figure 4 : Composition du rayonnement solaire

4. La conversion photovoltaïque :
4.1. Définition :
les panneaux photovoltaïques captent l’énergie gratuite du soleil pour la transformer en
électricité ou en chaleur. Il s’agit d’une solution rentable, en plus d’être respectueuse
de l’environnement.

Figure 5 : Conversion photovoltaïque

4.2. Historique du photovoltaïque :

Le tableau 1 résume les évènements les plus importants de l’histoire du PV :
1839 Le physicien français Edmond Becquerel découvre l’effet photovoltaïque
1939 L’ingénieur américain Russel Ohl découvre la jonction P-N
1954 Les chercheurs américains Gerald Pearson, Darryl Chapin et Calvin Fuller
mettent au point une cellule photovoltaïque en silicium pour les
laboratoires
Bell
1958 Première utilisation spatiale de photopiles solaires dans le satellite américain
Vanguard
1971 Elliot Berman crée la société Solarpower pour développer des applications
terrestres pour les modules photovoltaïques
1983 La première voiture alimentée par un panneau photovoltaïque est capable
de rouler 4 000 km en Australie
Tableau1 : Historique du photovoltaïque

8
 4.3. La cellule solaire :
La cellule photovoltaïque ou encore photopile est le plus petit élément d’une installation
photovoltaïque. C’est l’élément clé de la conversion photovoltaïque.

Figure 6 : La photopile

 Processus de fabrication d’une cellule solaire :

La fabrication des cellules photovoltaïques comporte plusieurs étapes :
1- Coulage en lingotière.
2- Tranchage et nettoyage des
wafers. 3-Diffusion / traitement et
dopage.
4- Recuit des contacts métalliques des
Wafers 5-Revêtement anti-réfléchissant.
6- Module.
7- Systèmes de stockage de l'énergie et suiveurs solaires

Figure 7 : La chaîne de fabrication d’une cellule photovoltaïque

9
  Structure d’une cellule solaire :
La cellule photovoltaïque a une structure très perfectionnée pour permettre son bon
fonctionnement.

Figure8 : structure d’une cellule.

 Différentes technologies des cellules photovoltaïques :
La technologie du panneau solaire photovoltaïque se décline en monocristallin, poly
cristallin, amorphe, hybride. La technologie non photovoltaïque se décline en panneau
thermique et aérovoltaïque.

4.4. Circuit électrique équivalent :

Le schéma équivalent de la cellule photovoltaïque réelle tient compte des effets résistifs
parasites dus à la fabrication et représenté sur la figure 8

Figure 9 : schéma du circuit électrique.

4.5. Caractéristique courant–tension d’une cellule photovoltaïque :

La puissance électrique délivrée par une cellule photovoltaïque est le produit de la tension
par le courant qu’elle génère. Ces deux grandeurs, courant et tension, dépendent à la fois des
propriétés électriques de la cellule mais aussi de la charge électrique à ses bornes.
Les propriétés électriques de la cellule sont synthétisées dans un graphe qu’on appelle
caractéristique courant-tension. Tout dipôle électrique est entièrement défini par sa
caractéristique courant-tension, qui lui est propre.

10
Une cellule photovoltaïque, en tant que dipôle électrique, dispose de sa propre
caractéristique courant-tension, ainsi qu’illustré ci-dessous

Figure 10 : caractéristique courant-tension.

Cette caractéristique courant-tension est une relation entre la tension et le courant délivrés
par la cellule photovoltaïque.
4.6. Influence de l’éclairement et de la température sur la caractéristique
I (V) :
A température constante, la caractéristique I = f(U) dépend évidemment fortement de
l’éclairement : sur la courbe suivante, on remarque que le courant de court-circuit augmente
avec l’éclairement G1>G2 alors que la tension à vide varie peu.

Figure 11 : courant-tension

4.7. Le mécanisme de la conversion photovoltaïque :

La conversion photovoltaïque est juste- ment la transformation de l'énergie du photon en
énergie électrique grâce au processus d'absorption de la lumière par la matière. FIGURE 4
Prospective d'évolutions comparées des capacités de production d'énergie totale et d'origine
photovoltaïque.

5. Les différents types des installations photovoltaïques :

Il existe en France principalement trois types d'installations de panneaux :
 Onduleur
 Poste de livraison
 Raccordement au réseau

11
6. Générateur photovoltaïque :
6.1. Architecture d’un générateur photovoltaïque :
Modèle et schéma équivalent d’un générateur photovoltaïque

Figure 12 : schéma équivalent d’un générateur.

6.2. Les diodes by-pass :

Les modules photovoltaïques sont munis de diodes by-pass. Celles-ci se trouvent dans le
boitier de connexion à l’arrière des modules :

Figure 13 : diode by-pass.

Le rôle des diodes by-pass est double :
 Protéger les cellules contre le phénomène de point chaud (hot spot)
 Améliorer la performance des modules soumis à l’ombrage
Afin de bien comprendre le rôle et l’intérêt des diodes by-pass, nous allons considérer
l’exemple d’un module d’une puissance de 180W, composé de 60 cellules en série.

12
6.3. La puissance crête :
La « puissance-crête » est une donnée normative utilisée pour caractériser les
cellules et les modules photovoltaïques. Elle correspond à la puissance maximale
que peut délivrer un module sous des conditions précises à savoir qu’il s’agit de
valeurs selon les conditions de test standardisées (STC) soit une irradiation de
1000W/m2 pour une température de cellule 25ºC et une masse d’air ambiante à
1,5.

6.4. Installation des panneaux :

 L’orientation des panneaux : toutes les orientations sont
rentables, sauf les orientations nord (nord-ouest, nord-est, nord).
Une installation solaire réalisée sur le pan sud affichera les
meilleures performances.
 L’inclinaison des panneaux : l’inclinaison un impact significatif
sur la production de vos panneaux solaires.
Une inclinaison de 30° est optimale.
o C’est l’inclinaison moyenne qui permet de capter la plus
grande quantité de rayonnement solaire tout au long de
l’année.

Figure 14 : Angle d'incidence

7. L’onduleur photovoltaïque :
Un convertisseur d’énergie est un équipement que l’on dispose généralement soit entre le
champ PV et la charge (sans stockage avec charge en continu, il portera le nom de
convertisseur continu-continu), soit entre la batterie et la charge (il sera alors appelé
onduleur ou convertisseur continu-alternatif).
L’onduleur est généralement associé à un redresseur qui réalise la transformation du courant
alternatif en courant continu et dont le rôle sera de charger les batteries et d’alimenter le
circuit en continu de l’installation en cas de longue période sans soleil.

13
 Figure 15 : onduleur.

Il existe deux types d’onduleurs :

-Le convertisseur continu – continu.
-Le convertisseur continu – alternatif.

8. Système de protection électrique :

La protection des réseaux électriques désigne l'ensemble des appareils de surveillance et de
protection assurant la stabilité d'un réseau électrique. Cette protection est nécessaire pour
éviter la destruction accidentelle d'équipements coûteux et pour assurer une alimentation
électrique ininterrompue. Elle doit également garantir la stabilité des réseaux électriques.

Figure 16 : système de protection.

14
9. Accessoires de connexion et de câblage :
Les câbles DC (courant continu) reliant entre eux les modules et alimentant les entrées DC
de l'onduleur doivent assurer un câblage long duré résistant aux intempéries et aux
variations de température du climat, des panneaux solaires et des composants
photovoltaïques.

Généralement, un câble solaire est unipolaire avec un conducteur flexible en cuivre mais les
types bipolaires peuvent être utilisés.

Figure17 : câble DC Figure18 : Boîte de jonction Figure19 : protection électrique

Figure20 : Câble & connectique Figure21 : Communication Figure22 : fiche de connexion

15
10. Compteur électrique :
Un compteur de type bidirectionnel permet de comptabiliser d’une part l’énergie
consommée dans l’habitation et d’autre part l’énergie injectée sur le réseau.

Figure 23 : Compteur électrique bidirectionnel

11. Le rendement d’une installation photovoltaïque :

Le rendement des panneaux solaires photovoltaïques varie en fonction de plusieurs facteurs,
mais généralement, il se situe entre 6 et 20%. Il est donc important de privilégier les
panneaux à haut rendement pour maximiser la production d'énergie photovoltaïque.

Rendement = Puissance électrique produite / Puissance solaire reçue.

12. Les avantages et les inconvénients du photovoltaïque :

les avantages

Les panneaux solaires photovoltaïques présentent un certain nombre d’avantages :

 Cette énergie renouvelable est gratuite. Elle n’est pas taxée et n’engendre pas
de rejets dans l’environnement tout au long de son utilisation.
 L’énergie photovoltaïque est modulable et permet de répondre à tous les besoins.
 Les panneaux photovoltaïques peuvent être utilisés aussi bien en ville qu’à
la campagne.

16
  La vente du surplus de production permet aux propriétaires d’amortir
les investissements réalisés lors de l’installation.
 Les panneaux résistent aux intempéries et au froid.
 Les panneaux ont une durée de vie de 20 à 35 ans.

Les inconvénients

Bien que les panneaux solaires photovoltaïques présentent de nombreux avantages, ils ont
aussi leurs inconvénients :

 Un investissement important lors de leur installation. Exemple : 14 000 € pour des

panneaux de 3 000 watts.
 Depuis la suppression du crédit d’impôt, le retour sur investissement est rallongé de
9 à 18 mois.
 L’onduleur doit être remplacé au bout de 10 ans et les panneaux au bout de 25 à
35 ans.
 Les démarches administratives pour installer des panneaux photovoltaïques sont
longues, environ 2 à 6 mois et même un an en cas de difficultés de
raccordement.
 En métropole, la production d’électricité se limite à 1 300 heures par an.

13. Conclusion :
Dans ce chapitre nous avons présenté des généralités sur la technologie photovoltaïque.
Les technologies PV actuelles permet eut de transformer directement le rayonnement
solaire en électricité avec un taux de conversion d’environ 15%.
L’amélioration du rendement des systèmes photovoltaïque PV dépend du rayonnement
absorbé par les panneaux solaire.
Ainsi on se propose dans le chapitre suivant de faire un dimensionnement d’une installation
photovoltaïque d’une villa d’un site isolé.

17
18
 1. Introduction :
Dans ce chapitre on va faire l’étude et le dimensionnement des panneaux photovoltaïque
et pour savoir quelle dimension prévoir pour le panneau solaire photovoltaïque on doit
avant tout déterminer les besoins énergétique. Calculer la consommation moyenne en
électricité sur une année en consultant les factures précédentes s’il y a pour estimer la
future consommation pour cela.

 Listez les différents appareils électriques de logement, en précisant

leur puissance en watt par heure.
 Multipliez la puissance par le nombre d’heures d’utilisation par jour
pour obtenir la consommation énergétique quotidienne. La somme des
consommations quotidiennes en Wh/jour pour donner une idée de
l’électricité nécessaire chaque jour.

2. dimensionnement des panneaux photovoltaïque :

 Etape1 : détermination le besoin énergie électrique :

L’estimation que nous avons réalisée est représentée dans le tableau :

Nombre Gamme de Puissance Fréquence Consommation Période Consommation

d’unités puissance d’appareil d’utilisation électrique d’utilisation électrique
(W) (w) (h/jour) journalière (jours/an) annuelle
(kWh/jour) (kWh/an)
Climatisation 1 2000 à 3000 2500 6.00 100
W 15 1500

Chauffage 1 1500 à 2000 1750 4.00 100

électrique W 7 700

Eau chaude 1 2000 à 2500 2250 1.00 50

sanitaire W 2.25 112,5

Lampes à 6 60 à 80 W 70 4.00 335

incandescence
0.28 93,8

Lampes 7 15 à 25w 20 4.00 335

économique 0.08 26,8

tubes néon 5 20à40w 30 1.00 0.03 335 10,05

Blender 1 1000à1500w 1250 0.08 96
0.1 9,6

Fer a repassé 1 1400à2000w 1700 0.33 48

0.56 26,928

Four électrique 1 2000à2500w 2250 0.50 50

1.125 56,25

Gaufrier 1 800à1200w 1000 0.25 0.25 48 12

Lave ligne 1 2500à3000w 2750 0.75 96
2.0625 198

Lisseur cheveux 1 1500à2500w 2000 0.50 48

1 48

Presse agrume 1 200à600w 400 0.08 36

0.032 1,152

Réfrigérateur 1 200à250w 225 4.00 0.9 365 328,5

19
 Robot pâtissière 1 900à1200w 1050 0.16 48
0.168 8,064

Sèche-cheveux 1 1000à2500w 1750 0.75 96

1.3125 126

Accès wifi 1 10à20w 15 24.00 0.36 335 120,6

Chaine Hifi 1 100à150w 125 1.00 0.125 48 6
Chargeur de 4 6à8w 7 2.50 240
téléphone portable
0.0175 4,2

Décodeur satellite 1 20à40w 30 2.50 300

HD 0.075 22,5

Ordinateur portable 1 70à80w 75 1.50 220

0.1125 24,75

Téléviseur LCD 1 100à200w 150 2.50 300

0.375 112,5

Consommation
totale d’électricité
(kWh/an) 3548,194

Tableau2: bilan de puissance et énergie.

*La consommation électrique journalière est égale au produit de la puissance de
l’appareil, de la fréquence de son utilisation et du nombre d’unités.
*La consommation électrique annuelle est égale à la consommation électrique journalière
multipliée par la période d’utilisation.
*La consommation totale d’électricité est la somme de la consommation électrique
annuelle de tous les équipements.
On prend longueur du câble entre panneau et boite de raccordement est 5m et entre boite et
onduleur est égale à 10m.
 Etape2 : détermination de la puissance crête à installer :
La puissance crête des panneaux à installer dépend de l’irradiation du lieu d’installation. On
la calcule en appliquant la formule suivante
Puissance crête à installer = Consommation totale d’électricité_
Production annuelle spécifique du site*Facteur de correction

Puissance crête à installer = 3548,194/1650*1 = 2.15kWc

 La production annuelle spécifique du site est donnée en kWh/m².an. C’est la

production
d’électricité qui résulterait d’un système de 1 kWh étant fixé selon l’optimum local. Pour la
région de Tunis, où se situe l’habitation de notre client, 1kWc non ombré, exposé plein sud
et incliné à 30° produit en moyenne 1650 kWh/kWc.an.

 Etape3 : calcul le nombre de panneaux nécessaire :

Pour la réalisation de notre installation, nous avons choisi des modules solaires poly cristallins
Yingli Solar, se démarquant par leur excellente qualité et par leur performance.
Les caractéristiques techniques de ces panneaux sont évoquées dans le tableau 7.

20
 Tablau3 : les caractéristiques techniques de ces panneaux
Nous déterminons par la suite le nombre de panneaux nécessaires en appliquant cette
formule :
Nombre de panneaux nécessaires = Puissance crête à installer / Puissance maximale du panneau
Nombre de panneaux nécessaires =2150/250=8.6 panneaux
 9 panneaux est alors le nombre de panneaux à installer

 Etape4 : Calcul la quantité d'énergie produite :

Choix de l’onduleur : on utilise l’onduleur Sunny Mini Central
6000TL

Tableau 4 : caractéristique de l’onduleur

Pour que les besoin du client soit assurés il faut que l’énergie consommée (Ec) égales
l’énergie produite (Ep) à un coefficient prés.
Ep = Ec / K
Le coefficient k tient compte de facteurs suivants :
 L’incertitude météorologique

21
  L’inclinaison non corrigé des modules qui est rarement optimal et qui être
aggravé par : la baisse des caractéristique des modules. La perte de rendement des
modules dans le temps (vieillissement et poussières)
 Le rendement des cycles de charge et de décharge de la de la batterie
 Le rendement du chargeur et de l’onduleur (de 90 à 95%)
 Les pertes dans les câbles et connexions
 La valeur approchée que l’on utilisée pour les systèmes avec batterie sera souvent 0.65
Application numérique :
Ep=3548,194/0.65=5458.76 W=5.45kw

Etape5 : simulation du système PV sur logiciel PV Sys :

Le logiciel PV Syst est un logiciel dédié au dimensionnement des systèmes photovoltaïques,
permettant d’obtenir diverses informations telles que la surface nécessaire pour faire place
aux panneaux PV, la production annuelle d’énergie, le diagramme des pertes sur l’année
entière et l’indice de performance qui décrira la qualité du système.
Par la suite, nous allons présenter toutes les étapes de la simulation sur le logiciel PV Syst.

Figure 24 : Lancement du logiciel

Nous lançons tout d’abord le logiciel PV Syst, nous choisissons la section « Conception du
projet ». Puis, nous désignons le type du système en cliquant sur l’onglet « Couplé au réseau
» vu que l’installation du client est raccordée au réseau STEG.
La simulation PV Syst commence par la désignation du projet : nous introduisons le nom du
client.

22
 Figure 25 : Désignation du projet
Localisons maintenant le projet en cliquant sur «Site et météo». Nous choisissons le pays et
le site géographique de l’installation. À chaque site défini dans PV Syst, correspond un
fichier météo. Le logiciel génère lui-même automatiquement ce fichier qui comporte
généralement les principales données mensuelles du site et dont il a besoin pour effectuer
une simulation détaillée.

Figure 26 : Localisation du projet

Grâce à la carte interactive, nous déterminons l’emplacement de l’habitation du client.
Toutes les cordonnées qui concernent ce site géographique (longitude, latitude et altitude)
sont donnés par le logiciel

23
 Figure 27 : Paramètres du site géographique
Nous revenons à la page principale et nous cliquons sur orientation pour fixer les paramètres
du champ PV (type du champ, inclinaison et orientation). En fait, les panneaux seront
inclinés à 30° et orientés au plein sud.

Figure 28 : Paramètres du champ

La conception de système est basée sur une procédure rapide et simple :
1. Choisir les modules PV dans la base de données interne
2. Choisir l’onduleur dans la base de données interne
3. Préciser le nombre de modules et de chaînes
PV Syst propose une configuration du système, qui permet de réaliser une première
simulation.

24
 Figure 29 : Conception/dimensionnement du système
La conception et le dimensionnement du système sont bel et bien réalisés, nous passons
alors à la simulation.

Figure 30 : Lancement de simulation

 Résultats de la simulation sur le logiciel PV Syst :
L’énergie produite par l’installation PV est égale à 3448.194 kWh/an. Cette valeur n’est pas
identique à la valeur réellement produite par le champ PV mais elle en est assez proche. Le
productible annuel est égal à 5254 kWh/kWc
Exemple :

25
 Tableau 5 : Principaux résultats de la simulation de l’installation photovoltaïque
Nous constatons d’après les résultats de la simulation que l’énergie produite par le champ
PV (EArray) est proportionnelle à l’énergie incidente (GlobInc).
D’ailleurs, pour le mois de Juillet qui est le plus ensoleillé, nous observons dans le tableau
11 une hausse remarquable au niveau de l’énergie incidente. Elle atteint 225.9 kWh/m², ce
qui a provoqué une augmentation au niveau de l’énergie produite par l’installation pour
arriver à 1168 kWh.
L’indice de performance est égal à 82.8% qui décrit la qualité du système lui-même. Il est
égal au rapport entre la production réelle du système Y f et l’énergie incidente de référence
Yr.

Figure 31 : Indice de performance

Le diagramme des pertes sur l’année entière montre les énergies à différents niveaux du
système PV, avec une évaluation des pertes à chaque stade à savoir les pertes ohmiques du
câblage, pertes dues à la température du champ, pertes dues à la qualité des modules ainsi
que les pertes dues à l’onduleur en opération qui entrainent une diminution de l’énergie
produite.

26
 Figure 32 : Diagramme des pertes sur l’année entière
En effet, l’énergie produite par le champ des panneaux PV estimée à 3548,194 kWh est
réduite à 3448.194 kWh à la sortie de l’onduleur. Nous constatons alors l’importance de
prendre en considération l’efficacité de l’onduleur, d’où la nécessité d’opter pour une
technologie permettant la meilleure efficacité annuelle possible de ce composant qui
représente l’élément le plus délicat d’une installation PV.
 Etape6 : Réalisation de l’installation PV :
 Choix des matériels à utiliser :
Des panneaux solaires
Un système de fixation adapté à votre cas
Un onduleur central
Des connecteurs MC4 pour équiper les câbles DC. Les panneaux solaires en sont déjà
équipés.
Pour chaque string/série de panneaux solaires à relier, il vous faudra 2 femelles et 2 mâles.
1 coffret électrique AC
1 Coffret électrique DC
Du câble AC 3 pôles pour la liaison entre votre onduleur et le coffret AC, puis entre le
coffret AC et le tableau électrique de votre résidence.
Des câbles DC pour relier vos panneaux solaires à l’onduleur.
Les panneaux solaires étant reliés entre eux (en série) grâce aux connecteurs fournis avec les
panneaux, vous ne devez prévoir que la liaison entre le premier panneau de la série et
l’onduleur, et le dernier panneau de la série avec ce même onduleur.
Il vous faut un câble noir (-) et un câble rouge (+)

 Fixation des panneaux à utiliser :

Les panneaux solaires photovoltaïques sont installés au-dessus du toit en surimposition

aux rayons du soleil, grâce à des crochets fixés à la charpente. Ce système
d’installation permet d’éviter des problèmes d’étanchéité de la toiture de notre maison.
Nous adaptons
27
 le nombre de fixations nécessaires afin de nous garantir un parfait maintien des
panneaux photovoltaïques au-dessus de notre toit.

Figure 33 : Fixation de la structure

L’étape qui suit consiste à poser les panneaux un par un sur la structure. Les installateurs
doivent être attentifs car les panneaux sont très fragiles et peuvent facilement être
endommagés.

Figure 34 : Pose des panneaux sur la structure

À la suite les panneaux sont connectés entre eux via des connecteurs MC4. Ces derniers
disposent en effet d'une fonction de verrouillage dit "Snap-In". Les connecteurs mâles et
femelles restent ancrés l'un dans l'autre et ne peuvent être déconnectés qu'en actionnant
un processus de déverrouillage mécanique

Figure 35 : Les connecteurs MC4

28
  Dimensionnement des câbles :

C’est sur la partie courant continu de l’installation que les intensités sont les plus
importantes c’est donc dans cette partie que se pose le problème des pertes joules et
des chutes de tension dans le câbles.

Chute de tension maximale entre les panneaux  =2%

On prend longueur du câble entre panneau et boite de raccordement est 5m et entre boite et
onduleur est égale à 10m.

1) Calcul du courant de sortie d’un panneau à sa puissance nominale :

I=P/U=250/30.4=8.22A

2) Calcul de la résistance :

R= /I=(30.4*2/100)/8.24=0.073Ω

3) Calcul de la section du câble entre les panneaux et le boitier de raccordement :

S= (f*l*2)/R= (1,7 × 10-8*5*2)/0.073=2.32mm²

f est la résistivité du câble en Ω.m. Celle-ci dépend du matériau. Elle est de 1,7
× 10-8 Ω.m pour un câble en cuivre.

4) Calcul la section des conducteur entre les boitiers de raccordement et

l’onduleur :

I=6*250/30.4=49.3A
R=U/I=350/49.3=7.09 Ω
S= (1,7 × 10-8*10*2)/7.09=4.79mm²

 Mise à la terre :

La mise à la terre assurera la protection des personnes et du matériel. Tous les éléments
métalliques doivent être raccordés à la terre.

Figure36 : mise à la terre

29
  Etape7 : Etude économique de l’installation :

 Calcul investissement :

L’investissement est toute dépense susceptible d’apporter un avantage, c’est à dire des
recettes sur plusieurs périodes successives. Investir, c’est aussi transformer des moyens
financiers en biens (corporels ou incorporels) ou bien mobiliser des ressources dont la
récupération est entachée d’incertitude Investir c’est également sacrifier des ressources
aujourd’hui afin d’en tirer des avantages pour l’avenir.
Le coût d’investissement comprend :
▪ Le prix d’achat des biens
▪ Les frais accessoires d’achat (frais de transport, douane..)
▪ Les frais d’installation
▪ Le coût de la mise en route
Facturation de l’installation

Prix Montant
Montant TTC
Désignation Quantité unitaire total HT TVA
(DT)
HT (DT) (DT)

Modules
photovoltaïques 9 350 3150 18% 3717
Yingli Solar

Onduleur SMA
Sunny Mini 1 2500 2500 0% 2500
Central 6000 TL

Coffret de
1 200 200 18% 236
protection DC

Coffret de
1 200 200 18% 236
protection AC

Structure en
Lot 400 400 18% 472
Aluminium

Divers matériels
d'installation et Lot 589.580 589.580 18% 719
de câblage

Installation et
Lot 1000 1000 12% 1120
mise en service

TOTAL HT 8039.58

TOTAL TVA 960.42

30
 Timbre fiscal 0,5

TOTAL TTC 9000.500

TOTAL TTC 9000.500DT

Subvention de l'ANME 7.559 DT
Crédit STEG 0,000
Total autofinancement 8992.941DT
Tableau6 :cout totale de l'installation

Le coût total de l’installation provient principalement du prix d'achat des modules

photovoltaïques.

Tableau7 : cout final de l’installation

Le client ne bénéficie pas du crédit de la STEG vu que l’installation dépasse 4,9 kWc
En fait, dans le cadre du projet Prosol Elec, la STEG accorde, en collaboration avec Ettijari
Bank, un crédit remboursable sur la facture STEG sur sept ans aux clients ayant une
installation photovoltaïque de puissance comprise entre 1 kWc et 4,9 kWc.
Le crédit est de :
 3500 DT pour les installations entre 1 kWc et 1,9 kWc
 6500 DT pour les installations entre 2 kWc et 4,9 kWc

 Temps de retour :

Appelé aussi "le temps de récupération" ou "Pay-Back-Period" ou également "Pay-Out-

Period" est définie comme étant le nombre d’années ou de mois nécessaires à l’équilibrage
de l’investissement par le cash-flow dégagés par le projet

TRB= Investissement initiale =I0

Cash-Flow CF
Si TRB T alors le projet est rentable.
Si TRB T alors le projet n'est pas rentable.
Avec T est la durée de vie du projet
"Cash-Flow" = Recettes-Dépenses

31
  Subvention :

Une subvention est accordée par l’ANME de 30% du montant hors taxe de l’installation, soit
7 558 DT pour cette installation.

Le montant à payer par le client en autofinancement est de huit mille neuf cent quatre-vingt-
treize dinars.

La formation en alternance est un nouveau procédé de formation professionnelle, elle

présente des avantages aux autres types de formations.
En effet, les périodes de stage représentent un vrai défi pour le stagiaire : d’une part, c’est
une opportunité pour illustrer les connaissances théorique déjà vues à l’institut et d’autre
part, elles permettent d’assurer à l’entreprise un personnel qualifié répondant à ses besoins,
de familiariser le stagiaire avec le milieu professionnel et l’adapter rapidement au poste de
travail afin de faciliter son insertion dans le tissu économique après sa formation.
A la fin de ce rapport, je n’ai qu’à remercier de nouveau les employés de qui m’aider et me
donner les conseils et le soutien nécessaires.
J’espère que mon rapport répond à l’objectif déjà fixé et qu’il sera à la hauteur et la
confiance accordé à mon égard.

32
33
