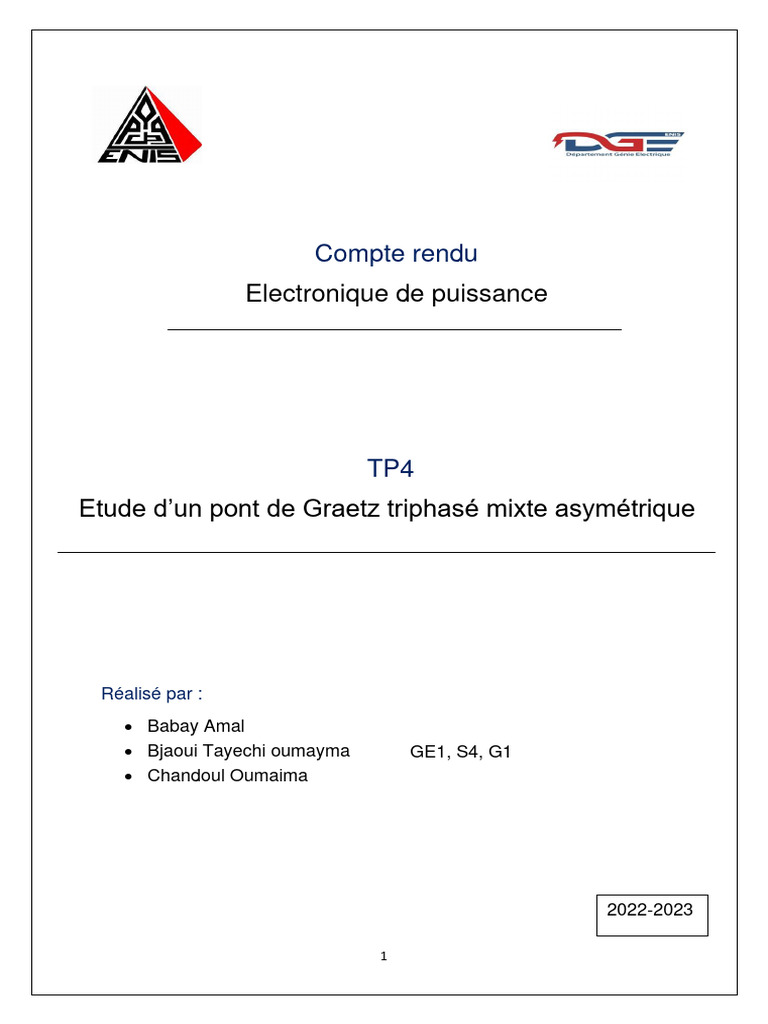

Compte rendu

Electronique de puissance

TP4
Etude d’un pont de Graetz triphasé mixte asymétrique

Réalisé par :
• Babay Amal
• Bjaoui Tayechi oumayma GE1, S4, G1
• Chandoul Oumaima

2022-2023

1
 Table des matières

I-Objectifs
II-Introduction au pont de Graetz triphasé mixte asymétrique
III-Manipulation

2
I-Objectifs :
Dans ce TP on va analyser le fonctionnement d’un pont de Graetz triphasé mixte
asymétrique.

II-Introduction au pont de Graetz triphasé mixte asymétrique :

Un redresseur, également appelé convertisseur alternatif/continu ou pont de Graetz,
est un convertisseur destiné à alimenter une charge qui nécessite de l'être par
une tension et un courant tous deux les plus continus possibles, à partir d'une source
de tension alternative. L'alimentation est, la plupart du temps, un générateur de
tension.

• Les redresseurs non commandés, essentiellement réalisés à partir

de diodes, sont utilisés lorsque la tension de sortie n'a pas besoin d'être
ajustée.
• Les redresseurs commandés dont la tension de sortie peut être variable
comportent des thyristors ou des ensembles de diodes et de thyristors. Du
fait de leur importante puissance massique ces redresseurs sont toujours
utilisés en forte puissance et lorsqu'il est nécessaire de réguler ou de faire
varier les grandeurs électriques en sortie. En faible et moyenne puissance,
les redresseurs commandés à thyristors sont en voie d'obsolescence et
sont avantageusement remplacés par la « mise en cascade » d'un
redresseur commandé ou non et d'un convertisseur continu-continu.

III-Manipulation :
1-Montage :

Figure 1

3
L’alimentation se fait par l’intermédiaire d’un transformateur triphasé 380/2x75V-
50HZ, couplé triangle au primaire, alimenté sous 220V et couplé en étoile au
secondaire.

Avec :

v1=V√2 sin(𝜃) ; 𝜃 = 𝜔𝑡
2𝜋
v2=V√2 sin(𝜃 − )
3
4𝜋
v3=V√2 sin(𝜃 − )
3

Partie 1 :
• On réalise le montage de la figure numéro 1. En prenant le réseau de tensions
secondaires du transformateur sera noté de la façon suivante :

• On observe à l’oscilloscope pour différentes valeurs de α :

- La tension aux bornes de la charge

- La tension aux bornes d’un thyristor et d’une diode

4
- Les courants primaires et secondaires du transformateur.

• Ensuite on prélève le tableau suivant pour toute la manipulation :

α(radian) Vα(V) Udmoy(V) Imoy(A) Ueff(V) Ieff(A) P(W) fp

𝜋 4 .98 208,9 6.1 91.8 4.9 1170 0,35
25
2𝜋 4.21 207,7 6 91.9 4.8 1150 0,35
25
4𝜋 3.6 199,8 5.8 92.1 4.5 1050 0,37
25
6𝜋 3.1 190,3 5.7 92.4 4.2 950 0,38
25
8𝜋 2.4 176,4 4.2 92.9 3.65 750 0,44
25
10𝜋 1.97 163,3 3.9 93.4 3.1 600 0,48
25

• Puis on a le même tableau théoriquement :

alpha Udmoy(V) Ueff(V) Ieff(A) P(W) fp

𝜋 209,23 90,8 5,28 1170 0,46
25
2𝜋 206,76 90,8 5,16 1150 0,48
25
4𝜋 197,07 90,6 4,86 1050 0,49
25
6𝜋 181,59 91 4,36 950 0,55
25
8𝜋 161,31 91,2 3,63 750 0,62
25
10𝜋 137,48 91,5 2,94 600 0,76
25

• On trace alors la courbe d’Udmoy (α) pratique et la Courbe d’Udmoy (α)

théorique :

5
  Interprétation :
On remarque une légère différence entre la courbe de Udmoy
expérimentale et celle de théorique dont tous les deux sont
décroissantes donc c’est une diminution en tension Ud=U(diode)-
U(thyristor).

• Partie 2 : Etude du facteur de puissance

𝑝𝑢𝑖𝑠𝑠𝑎𝑛𝑐𝑒 𝑢𝑡𝑖𝑙𝑒
fp=𝑝𝑢𝑖𝑠𝑠𝑎𝑛𝑐𝑒 𝑎𝑝𝑝𝑎𝑟𝑎𝑛𝑡𝑒
𝜋
• 0<α<3
2
Ieff=Id√3

𝑈𝑑×𝐼𝑑(𝑐ℎ𝑎𝑟𝑔𝑒)
fppratique= 3×𝑉𝑒𝑓𝑓×𝐼𝑒𝑓𝑓(𝑠𝑜𝑢𝑟𝑐𝑒)

𝑈𝑑×𝐼𝑑 3√3×𝑉𝑚𝑎𝑥×(1+cos∝) 3√3√2(1+cos∝) 3√2

fpthéorique= = = = (1 + cos ∝)
2 2 2 2𝜋
3×𝑉𝑒𝑓𝑓×𝐼𝑑×√ 𝜋×2×3×𝑉𝑒𝑓𝑓×√ 2×3×𝜋×√
3 3 3

• α≅ 0
3√2
fp= (1 + cos ∝) ≅ 0.955
𝜋
𝜋
• α>3

6
 ∝
Ieff=I√1 − 𝜋

𝑈𝑑×𝐼𝑑 3√3×𝑉𝑚𝑎𝑥×(1+cos∝)
fp= ∝
= ∝
3×𝑉𝑒𝑓𝑓×𝐼𝑑×√1− 2×𝜋×3×𝑉𝑒𝑓𝑓√1−
𝜋 𝜋

3√6(1+cos∝)
fp= ∝
2×𝜋√1−
𝜋

 Les valeurs sont déjà prises dans le tableau ci-dessus.

◼ Pour qu’on puisse comparer les valeurs de puissance théoriques à celles
trouvées en pratique on trace les courbes correspondantes :

 Interprétation :

Le facteur de puissance est un indicateur de l'efficacité d'un système de conversion

de puissance, et il est défini comme le rapport entre la puissance active et la
puissance apparente.
Dans un pont de Graetz asymétrique, la courbe de fp(α) peut avoir une forme
particulière en raison de la présence des diodes dans la configuration.
La courbe peut comporter une discontinuité à l'angle α=π/3, où la diode D3
commence à conduire. Avant cet angle, la courbe peut être relativement plate, car
les trois thyristors sont en conduction et la puissance active est élevée par rapport à
la puissance réactive.
Après l'angle α=π/3, la courbe peut avoir une pente plus raide, car la puissance
active diminue en raison de la présence de la diode D3 qui n'apporte pas de
contribution à la puissance active.
7
• Comparaison entre un pont de Graetz symétriques (6 thyristors) (figure2) à un
pont asymétrique :

Figure2

 Les ponts de Graetz symétriques et asymétriques ont des

configurations différentes en termes de composants et de connexions,
ce qui peut influencer leurs performances dans différentes applications
on trouve également une différence dans le nombre de composants,
tension de blocage inverse, Caractéristiques de commutation, Contrôle
de la tension et l’efficacité.
 Les allures des différentes grandeurs sont présentées dans la
polycopie.
