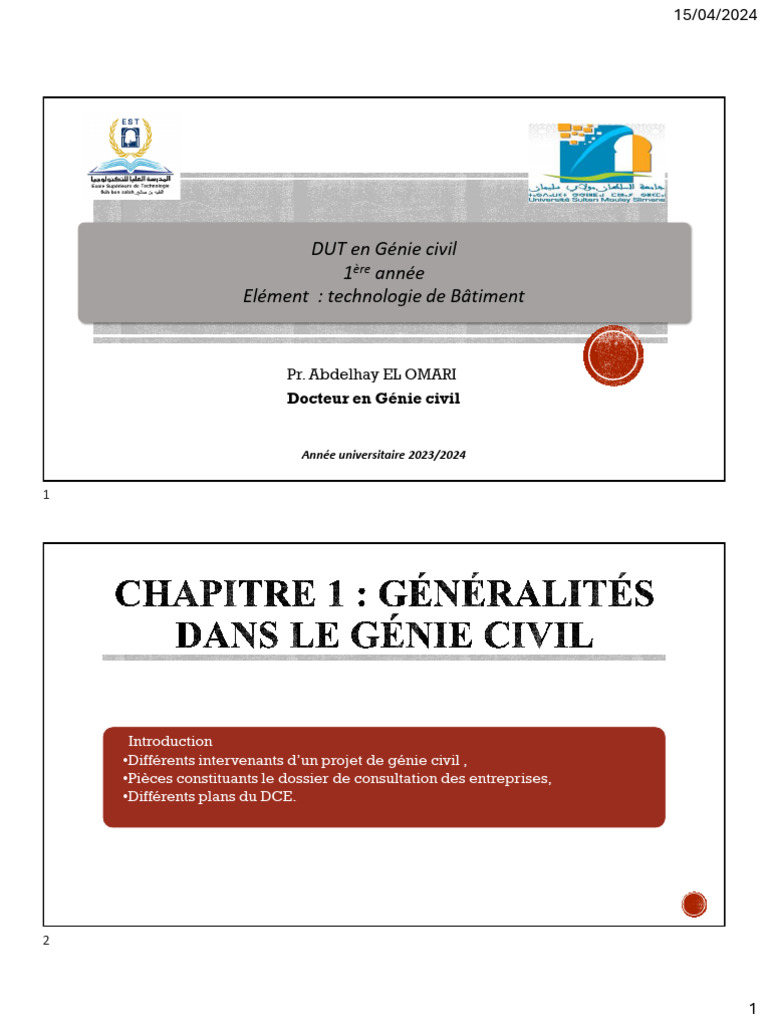

Batiment

15/04/2024
DUT en Génie civil

1ère année
Elément : technologie de Bâtiment
Pr. Abdelhay EL OMARI

Docteur en Génie civil
Année universitaire 2023/2024
CHAPITRE 1 : GÉNÉRALITÉS
DANS LE GÉNIE CIVIL
Introduction
•Différents intervenants d’un projet de génie civil ,
•Pièces constituants le dossier de consultation des entreprises,
•Différents plans du DCE.
1
15/04/2024
Ce présent chapitre a pour but de présenter

dans un premier temps les différents
intervenants et métiers liés au Génie Civil.
INTRODUCTION
Ensuite nous allons voir de près les différents
éléments constituant le dossier de consultation
des entreprises avant de détailler les différents
types de plans .
I. DIFFÉRENTS INTERVENANTS D’UN PROJET

DE GÉNIE CIVIL
1- Maitre de l’ouvrage :
Définition : Personne physique ou morale pour le compte de qui les travaux ou les ouvrages sont exécutés.
Exemple de MDO :
Maitre d’Ouvrage privé : Particulier, promoteur, constructeur.
Maitre d’Ouvrage public : Service technique, Préfecture , commune …
Rôles : Établir ses besoins de construction, acquérir un terrain et, réaliser les opérations d’investissement nécessaires. Il
doit choisir le maître d’oeuvre, le BET et le bureau de contrôle. Il doit assurer un suivi et contrôle des travaux (le
maître d’ouvrage peut aussi prendre une maitrise d’ouvrage délégué qui le représentera pour le suivi des travaux).
2
15/04/2024
I. DIFFÉRENTS INTERVENANTS D’UN PROJET DE GÉNIE CIVIL
2- Maitre d’œuvre : Personne physique ou morale qui, pour sa compétence, est chargée par le maître de l’ouvrage de
diriger l’exécution du marché et de proposer la réception ainsi que le règlement des travaux.
Exemple de MO :
Maitre d’oeuvre privée : Architecte, BET.

Maitre d’oeuvre public : Service technique public.
Maitre d’oeuvre public interne : service technique du même maitre de l’ouvrage
Rôles : Dirige l’exécution du marché. Il assure la faisabilité de l’opération et réalise la conception de l’ouvrage.
Établissement des dispositifs réglementaire (permis de construire etc.). Consulte l’entreprise, prépare les marchés de
travaux (contrat entre l’entreprise et le maitre d’oeuvre). Dirige les travaux et contrôle la conformité de l’ouvrage avec le
projet des plans. Supervise les demandes d’acompte des entreprises, gère la situation financière. Assiste le maitre
d’ouvrage lors de la réception des travaux. Sa mission prend fin après la garantie de parachèvement des travaux (1 ans
après la livraison).
5
3- Bureaux d’études techniques :
Organisme indépendant ou service interne d’une entreprise, chargé d’étudier sur le plan technique le projet du maître
d’oeuvre, afin de garantir la résistance mécanique et la stabilité des ouvrages ainsi que le bon fonctionnement des équipements
techniques.
Exemple de B.E.T : Spécialisé dans les structures en béton armé , charpente métallique, dans l’acoustique etc. …
Rôles : Établir toutes les notes et les calculs nécessaires au dimensionnement de l’ouvrage (plan d’exécution) accompagné
d’exécution technique. Réalise les apports d’étude technique.
3
15/04/2024
4- Bureaux de contrôle :
Organisme choisi et rémunéré par le maître d’ouvrage qui contrôle le côté technique du projet pour assurer la sécurité
des biens et des personnes (nommé par le maitre de l’ouvrage).
Rôles : Il intervient dès les études au démarrage du projet. Garanti sur le plan technique la bonne exécution et établi un
rapport initial donné aux entreprises . Rédige les procès-verbaux et demande que des essais et des mesures de contrôle
soient faits en faisant un rapport final, qui doit être approuvé par tous les avis.
5- C.S.P.S (Coordinateur de Sécurité et de Protection de la Santé) :
Personne physique ou morale qui pour sa compétence est chargée par le maitre de l’ouvrage d’assurer une
coordination en matière de sécurité et de santé sur les chantiers ou sont appelées à intervenir plusieurs entreprises.
Il y a obligation de coordination SPS dès qu’il existe des risques liés à la coactivité.
4
15/04/2024
5- C.S.P.S (Coordinateur de Sécurité et de Protection de la Santé) :
Le CSPS peut être le bureau de contrôle.
Rôle : Registre le journal de coordination (observation faite au maitre de l’ouvrage, maitre d’oeuvre et compte rendu
des inspections). Il a le pouvoir de faire arrêter les travaux avec l’accord du maître de l’ouvrage. Il établit le dossier
d’intervention ultérieur de l’ouvrage
10
5
15/04/2024
6- Laboratoire « Matériaux/Géotechnique »
C’est un organisme indépendant , homologué par l’état , dont les missions sont : l’étude
géotechnique du sol , les contrôles sur les matériaux utilisés ainsi que sur les travaux réalisés (
pour vérifier que ceux-ci respectent les exigences du marché).
11
7- Entreprise « Travaux » :
Personne physique ou morale qui a la charge de réaliser les travaux ou les ouvrages aux conditions définies dans les
pièces du marché. Il faut différencier les :
▪ Entreprises générales : qui répond à la totalité du marché pour réaliser l’ouvrage. Elle est titulaire d’un marché
unique avec le maître d’ouvrage.
▪ Entreprises séparées : Chaque entreprise étudie séparément une partie de l’ouvrage correspondant à son corps d’état.
Il y a autant d’entreprises que de lots donnés lors de l’appel d’offre.
12
6
15/04/2024
II. PIÈCES CONSTITUANTS LE DOSSIER DE

CONSULTATION DES ENTREPRISES
Le dossier de consultation des entreprises est constitué de plusieurs documents à caractères techniques , administratif
et financier, c’est un ensemble de documents contractuels , c’est-à-dire que l’entreprise s’engage à réaliser le projet
tout en respectant l’ensemble des documents .
Il est constitué de :
13

1. Le règlement de consultation :
▪ La date et heure limite de réception des offres.
▪ L’objet de la consultation.
▪ Le type de marché
▪ Le mode de règlement du marché.
▪ Les délais d’exécution ou de livraison.
14
7
15/04/2024

2. L’acte d’engagement :
C’est la pièce signée par le représentant de l’entreprise dans laquelle il présente son offre ou sa proposition et adhère
aux clauses rédigées. Cet acte d’engagement est ensuite signé par le représentant du maitre d’ouvrage.
15

3. Le CCAP :
Le cahier des clauses administratives particulières représente l’ensemble des dispositions administratives propres au
marché ( conditions d’exécution des prestations, de règlement, de vérification des prestations, de présentation des
sous-traitants, pénalités de délai...), particulières au cahier des clauses administratives générales qui est le code des
marchés publics.
16
8
15/04/2024

4. Le CCTP
Le cahier des clauses techniques particulières est un document contractuel qui rassemble les clauses techniques d'un
marché,
Il est issu d’un document plus général ( CCTG) qui englobe l’ensemble des documents technique relatifs à la
réalisation des projet en respectant les règles de l’art ( fascicules , les règlements et le Guide marocain des
terrassements … )
17

▪ 5. Décomposition du prix global et forfaitaire (DPGF) :
c’est un document détaillant le montant d'un acte d'engagement dans le domaine du bâtiment et des travaux publics.
Il représente le volet financier dans un DCE.
18
9
15/04/2024

6. Le rapport d’étude géotechnique :
C’est un document établi par un laboratoire géotechnique qui caractérise le sol sur lequel sera réalisé le projet .
19

7. Les plans
Différents plans sont associés à un projet en génie civil , ils font partie du DCE et sont des pièces contractuelles .
Ils seront détaillés dans la partie suivante :
20
10
15/04/2024
III. DIFFÉRENTS PLANS DU DCE
Nous distinguons principalement deux types de plans :
1. Ceux qui définissent le projet et qui sont réalisés par le maitre d’oeuvre,
2. Ceux dits « d’éxecution » réalisés par le bureau d’étude technique,
21

a. Plan de situation :
C’est une vue de dessus (une vue aérienne) du terrain (à bâtir ou avec bâtiment existant) ou de
l’ensemble de lots (lotissement) dans son environnement. Il indique la position géographique
du terrain et renseigne sur les moyens d’accès au terrain, son environnement et son tracé
général.
22
11
15/04/2024
23

b. Plan de masse :
Appelé aussi plan d’implantation, il précise la zone d’implantation de l’ensemble à bâtir sur un terrain isolé .
Le plan de masse indique :
-L’orientation géographique ,
-Le numéro du lot,
-La superficie du terrain,
-Le nom du propriétaire et des riverains,
-Les constructions existantes sur le terrain et les mitoyennetés,
-Les cotes nécessaires à l’implantation,
-Les limites cotées du terrain et l’emplacement des bornes cadastrales,
24
12
15/04/2024

b. Plan de masse
➢ Les réseaux :
• D’alimentation en eau,
• De distribution d’électricité, de téléphone, etc.,
• D’évacuation des eaux pluviales (EP), usées (EU)
➢ Conventions utilisées :
• Le contour de la construction est en trait renforcé,

• Les échelles utilisées sont comprises entre 1/50 ou 1/500
25
26
13
15/04/2024
c. Plan d’architecture
Tous les éléments de la construction sont représentés sur les plans d’architecture : murs porteurs, cloisons, isolation,
ouvertures extérieures et intérieures, placards, sanitaires…
27
Contour de la construction
(murs)
Ouvertures : portes et fenêtres
Les cotations
Le niveau des niveaux
hauteur sous plafond
L'affectation des espaces.
28
14
15/04/2024
c. Plan d’architecture
Il contient aussi des plans dits « élévation »
Une élévation représente l’aspect extérieur d’un bâtiment, le plus généralement une façade d’un bâtiment
et les éléments visibles depuis la direction opposée. C’est une projection géométrique selon un plan
vertical parallèle à l’une des façades.
29
▪ Façade principale (entrée)
▪ Façades latérales
▪ Façade arrière
30
15
15/04/2024
Les coupes
31
Le plan de terrasse
Le sens d'évacuation des

eaux pluviales par des
flèches
Les points bas
La pente
32
16
15/04/2024

d. Plans d'exécution :
Ce sont les plans établis par le bureau d’étude technique basé sur un
dimensionnement établi suivant les normes en vigueur ( BAEL, RPS,
Eurocode …)
33
d. Plans d'exécution
On cite parmi eux les plans de charpente , les plans de corps d’état secondaire ( électricité ,
climatisation … ) et les plan de coffrage qui pour représente pour une construction en BA
l’ossature de l’ouvrage.
34
17
15/04/2024
d. Plans d'exécution
Poteaux : ils sont représentés par une coupe de leur forme (exemples : carré, cercle, rectangle...) et
repérés par la lettre P en trait fort, suivie d’un numéro, exemple : P1, P2...
Poutres : elles sont repérées par un chiffre et un numéro suivi de la section indiquée entre parenthèses. La
référence des poutres doit préciser dans l’ordre suivant : largeur et hauteur.
Voiles : représenté par un trait fort ;
Dalles: représentées par plusieurs écritures mais toutes exigent l'épaisseur de la dalle, généralement
dans deux cercles en trait fin exemple : DP 20 c'est-à-dire dalle pleine de 20 cm d'épaisseur.
35
Les plans de structure
la structure représente les éléments porteurs et le

squelette de la construction.
➢ Plan de coffrage: les éléments porteurs sont identifiés grâce à des repères. Le coffrage
représente le moule constitué des madriers, des planches en bois et des éléments métalliques.
➢ Plan de ferraillage: les armatures des éléments porteurs (le diamètre des barres, leur
façonnage, leur nombre et leur emplacement ).
➢ Plan de fondation: tous les éléments qui sont en contact avec le sol c-à-d qui transportent
la charge jusqu'au sol.
36
18
15/04/2024
1. Les plans de fondation
Les fondations du bâtiment (semelles isolées et filantes, les

longrines…), les conduites et les regards.
37
38
19
15/04/2024
PLAN DE
FERRAILLAGE
39
IV. ELÉMENTS DE BÂTIMENT
▪ FONDATIONS
40
20
15/04/2024
▪ FONDATIONS
41
▪ FONDATIONS
42
21
15/04/2024
▪ FONDATIONS
43
▪ FONDATIONS
44
22
15/04/2024
▪ FONDATIONS
45
▪ FONDATIONS
46
23
15/04/2024
▪ FONDATIONS
47
▪ FONDATIONS
48
24
15/04/2024
▪ FONDATIONS
49
▪ FONDATIONS
50
25
15/04/2024
▪ FONDATIONS
51
▪ FONDATIONS
52
26
15/04/2024
▪ FONDATIONS
53
▪ FONDATIONS
54
27
15/04/2024
▪ FONDATIONS
55
▪ Vide sanitaire
56
28
15/04/2024
▪ Vide sanitaire
57
▪ Vide sanitaire
58
29
15/04/2024
▪ DALLAGE
59
▪ DALLAGE
60
30
15/04/2024
▪ DALLAGE
61
▪ DALLAGE
62
31
15/04/2024
▪ DALLAGE
63
▪ DALLAGE
64
32
15/04/2024
IV
▪ Planchers
65
▪ Planchers
66
33
15/04/2024
IV IV. ELÉMENTS DE BÂTIMENT
▪ Planchers
67
▪ Planchers
68
34
15/04/2024
IV
▪ Planchers
69

IV
▪ Planchers
70
35
15/04/2024
▪ Planchers
71
IV
▪ Planchers
72
36
15/04/2024
▪ Planchers
73
▪ Planchers
74
37
15/04/2024
▪ Planchers
75
Un élément structural qui supporte des charges perpendiculairement à IV. ELÉMENTS DE BÂTIMENT
son axe longitudinal et qui les transmet à des appuis situés le long de son
axe.
▪ Poutres
76
38
15/04/2024
1. Poutres coulées sur place
▪ Poutres
77
2. Poutres préfabriquées en
béton armé
▪ Poutres
78
39
15/04/2024
3. Poutres préfabriquées en béton précontraint (pré-tension) IV. ELÉMENTS DE BÂTIMENT
▪ Poutres
79
▪ Escaliers
80
40
15/04/2024
▪ Escaliers
81
▪ Escaliers
82
41
15/04/2024
▪ Escaliers
83
▪ Escaliers
84
42
15/04/2024
▪ Escaliers
85
▪ Escaliers
86
43
15/04/2024
▪ Escaliers
87
▪ Escaliers
88
44
15/04/2024
▪ Escaliers
89
▪ Murs
90
45
15/04/2024
▪ Murs
91
▪ Murs
92
46
15/04/2024
▪ Murs
93
▪ Murs
94
47
15/04/2024
▪ Murs
95
▪ Murs
96
48
15/04/2024
▪ Murs
97
▪ Murs
98
49

Batiment

Transféré par

Informations du document

Copyright

Formats disponibles

Partager ce document

Partager ou intégrer le document

Options de partage

Avez-vous trouvé ce document utile ?

Ce contenu est-il inapproprié ?

Droits d'auteur :

Formats disponibles

Batiment

Transféré par

Droits d'auteur :

Formats disponibles

15/04/2024

DUT en Génie civil

Pr. Abdelhay EL OMARI

Année universitaire 2023/2024

Ce présent chapitre a pour but de présenter

I. DIFFÉRENTS INTERVENANTS D’UN PROJET

I. DIFFÉRENTS INTERVENANTS D’UN PROJET DE GÉNIE CIVIL

Maitre d’oeuvre privée : Architecte, BET.

I. DIFFÉRENTS INTERVENANTS D’UN PROJET DE GÉNIE CIVIL

3- Bureaux d’études techniques :

I. DIFFÉRENTS INTERVENANTS D’UN PROJET DE GÉNIE CIVIL

I. DIFFÉRENTS INTERVENANTS D’UN PROJET DE GÉNIE CIVIL

5- C.S.P.S (Coordinateur de Sécurité et de Protection de la Santé) :

I. DIFFÉRENTS INTERVENANTS D’UN PROJET DE GÉNIE CIVIL

5- C.S.P.S (Coordinateur de Sécurité et de Protection de la Santé) :

Le CSPS peut être le bureau de contrôle.

I. DIFFÉRENTS INTERVENANTS D’UN PROJET DE GÉNIE CIVIL

I. DIFFÉRENTS INTERVENANTS D’UN PROJET DE GÉNIE CIVIL

I. DIFFÉRENTS INTERVENANTS D’UN PROJET DE GÉNIE CIVIL

II. PIÈCES CONSTITUANTS LE DOSSIER DE

II. PIÈCES CONSTITUANTS LE DOSSIER DE

▪ Le mode de règlement du marché.

▪ Les délais d’exécution ou de livraison.

II. PIÈCES CONSTITUANTS LE DOSSIER DE

II. PIÈCES CONSTITUANTS LE DOSSIER DE

II. PIÈCES CONSTITUANTS LE DOSSIER DE

II. PIÈCES CONSTITUANTS LE DOSSIER DE

II. PIÈCES CONSTITUANTS LE DOSSIER DE

II. PIÈCES CONSTITUANTS LE DOSSIER DE

III. DIFFÉRENTS PLANS DU DCE

Nous distinguons principalement deux types de plans :

III. DIFFÉRENTS PLANS DU DCE

III. DIFFÉRENTS PLANS DU DCE

III. DIFFÉRENTS PLANS DU DCE

• Le contour de la construction est en trait renforcé,

III. DIFFÉRENTS PLANS DU DCE

ouvertures extérieures et intérieures, placards, sanitaires…

Le niveau des niveaux

hauteur sous plafond

L'affectation des espaces.

III. DIFFÉRENTS PLANS DU DCE

Il contient aussi des plans dits « élévation »

▪ Façade principale (entrée)

Le sens d'évacuation des

III. DIFFÉRENTS PLANS DU DCE

III. DIFFÉRENTS PLANS DU DCE

III. DIFFÉRENTS PLANS DU DCE

Voiles : représenté par un trait fort ;

Les plans de structure

la structure représente les éléments porteurs et le

1. Les plans de fondation

Les fondations du bâtiment (semelles isolées et filantes, les

IV. ELÉMENTS DE BÂTIMENT

IV. ELÉMENTS DE BÂTIMENT

IV. ELÉMENTS DE BÂTIMENT

IV. ELÉMENTS DE BÂTIMENT

IV. ELÉMENTS DE BÂTIMENT

IV. ELÉMENTS DE BÂTIMENT

IV. ELÉMENTS DE BÂTIMENT

IV. ELÉMENTS DE BÂTIMENT

IV. ELÉMENTS DE BÂTIMENT

IV. ELÉMENTS DE BÂTIMENT

IV. ELÉMENTS DE BÂTIMENT

IV. ELÉMENTS DE BÂTIMENT
