Essai de Traction

Dans le cadre de l’exploration continue des applications de l’impression 3D, nous nous
penchons à étudier les propriétés mécaniques des pièces imprimées avec différents motifs de
remplissage. L’objectif de cet essai est de déterminer les propriétés mécaniques des pièces
imprimées en 3D avec une densité de remplissage de 25 %, 50%, 100%, et des motifs de
remplissage en grille et en triangle.

L’essai est réalisé conformément à la norme ISO 527-2. Les échantillons sont imprimés et
préparés en respectant les exigences de cette norme comme illustré sur la figure 1.

L’essai est effectué à l’aide d’une machine d’essais mécaniques Universal testing machine
“ETM 50KN”. La contrainte appliquée maximale que l’échantillon peut supporter est de 37.75
MPa pour les échantillons avec un motif de remplissage en grille et de 38.6875 N pour ceux avec
un motif de remplissage en triangle et une densité de remplissage de 50%. Les résultats obtenus
seront présentés sur la figure 2.

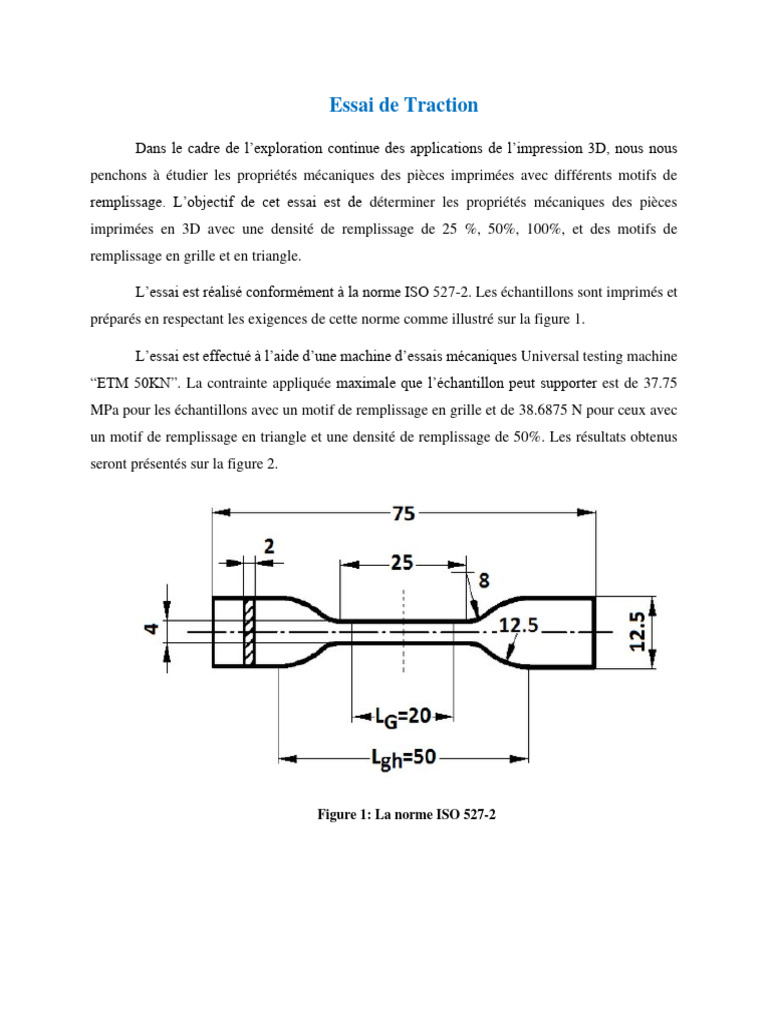

Figure 1: La norme ISO 527-2

 Figure 2: Diagrammes contrainte-déformation en traction

• Données supplémentaires :
1. La section transversale de la section calibrée est de 50 mm².
2. La longueur initiale de la section calibrée est de 50 mm.
3. Le déplacement à la rupture est de 3 mm

Pour les échantillons avec un motif en triangle et une densité de remplissage 100% :

• Questions :
1. Calculer la force maximale que l’échantillon peut supporter.
2. Quel est la déformation unitaire que subit la pièce de long qui s'étire de 3 mm sous l'action
d'une charge de 27.7 N?
3. Calculez le module d'élasticité du matériau.
 Essai de Flexion
Le test standard de flexion selon la norme ISO-178 a permis d’analyser la capacité de
charge des motifs en grille et en triangle à différentes densités de remplissage (25 %, 50 %, 100
%) avec une densité de 1.24 g/cm3. Selon la figure 4, les échantillons avec un motif en grille à 25%
de densité de remplissage ont montré une capacité de charge supérieure de 88,5 N,
comparativement au motif en triangle qui avait une capacité de 84,5 N. Cependant, à 50 % et 100
% de densité de remplissage, les motifs en grille et en triangle ont démontré des capacités de charge
identiques, soit 95,5 N à 50 % de densité et 126,5 N à 100 % de densité.

Figure 3: L'illustration de spécimen de flexion

 Figure 4: Courbe de charge et de déplacement de l'essai de flexion pour différents taux de remplissage de motifs en grille et en triangle.

Pour les échantillons avec un motif en grille et une densité de remplissage 50% :
1. Calculer la contrainte de flexion (σf).
2. Calculer la valeur de déformation en flexion (𝜀𝑓 ).

3. Calculer le module de Young en flexion.

4. Calculer le module de Young en flexion spécifique.

Données supplémentaires :

• Les dimensions de spécimen sont : L=80mm; W=10mm; H=4

• Déflexion maximale est de 8.6718mm
