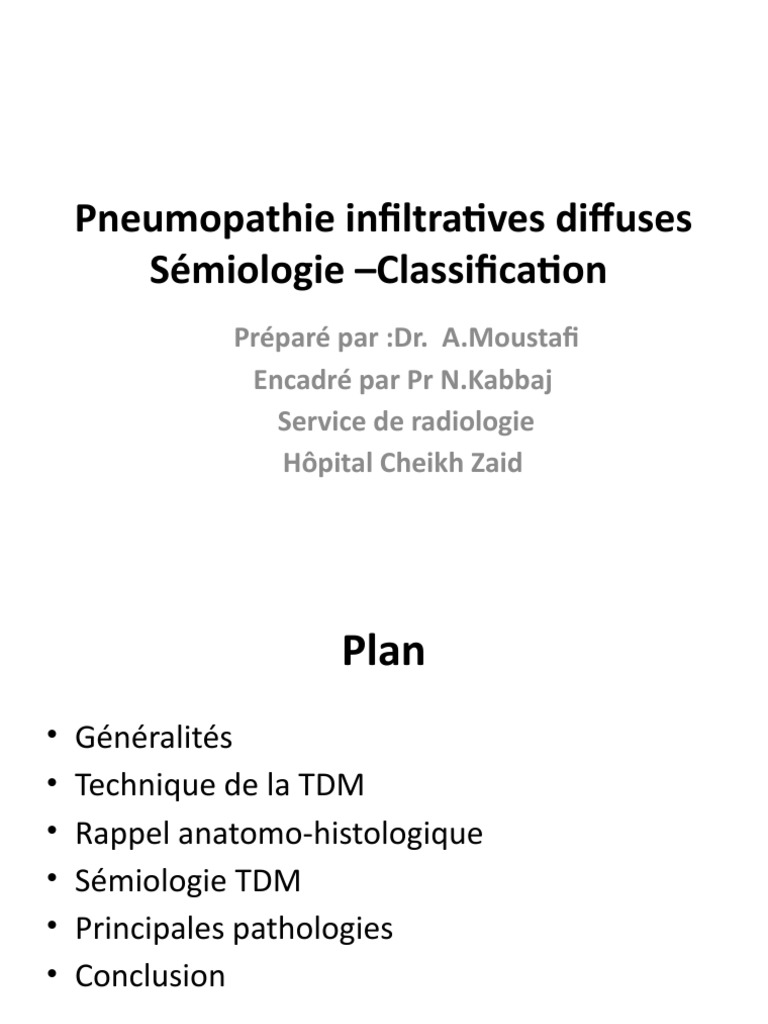

Sémiologie –Classification
Préparé par :Dr. A.Moustafi
Encadré par Pr N.Kabbaj
Service de radiologie
Hôpital Cheikh Zaid
Plan
• Généralités
• Technique de la TDM
• Rappel anatomo-histologique
• Sémiologie TDM
• Principales pathologies
• Conclusion
Définition
• La définition des PID est histopathologique
• Infiltration diffuse de l’interstitium
pulmonaire, des espaces aériens distaux
alvéolaire et bronchiolaire et des petits
vaisseaux par des lésions:
-Soit celullaire: inflammaoires ou tumorales
-Soit non cellulaires: fibreuse, oedémateuse ou
substance anormale
Atteinte diffuse
• Typiquement l’interstitium = tissu conjonctif
de soutien du poumon
• Mais aussi: alvéoles, bronchioles, petits vx
• Parfois autres structures thoraciques: plèvre,
muscles respiratoires, coeur, cage thoracique
PID chroniques et aigues
L’ approche diagnostique des PID est très
différente selon qu’il s agit de :
- PID subaigues et chroniqes (plus de 3 mois
d’évolution)
- -PID aigues (verre dépoli/condensation)
PIDC-épidémiologie
• Plus de 150 affections
• Sévérite très variable
• Risque d’insuffisance respiratoire mettant en
jeu le pronostic vital
PIDC-diagnostic
• Faisceau d’arguments • Approche
– Anamnèse multidisciplinaire
– Signes cliniques – Pneumologue/Interniste
– Imagerie – Radiologue
– Biologie – Anatomo-pathologiste
– EFR – Chirurgien
– Pathologie
– LBA
Apport TDM
• Non systématique
• TDM proche de la loupe binoculaire
• Meilleure analyse sémiologique
• Raisonnement à l’echelle du lobule :
unité anatomique et fonctionnele
du poumon
• Améliore la performance
diagnostique
Technique TDM
•Examen haute résolution
•Mode hélicoidal
•Fenêtres larges
•Inspiration
•Expiration piégeage d’air
•PDC :
–Adénopathie médiastinales et hilaires
–Anomalies vasuculaires
•Post traitement :
–Reconstructions 3D
–Maxi MIP micronodulation ;
–minMIP lésions kystiques ou vision bronches
•Si surveillance : faible dose d’irradiation
Rappel anatomique
• Bronches
cartilagineuses
• Bronches musculeuses
• Bronchioles
terminales
• Bronchioles
respiratoires
• Conduits alvéolaires
• Acinis
• Pores de Kohn
Lobule secondaire de Miller
• Unité anatomique et
fonctionnelle du poumon
• Polyédrique
• 1 à 1,5 cm
• 3 à 30 acini
Acinus = lobule primiaire=30 à
60 alvéoles
3 Secteurs
• Membrane air-sang
• Secteur aérique:
– Alvéoles
– Bronches
• Secteur interstitiel :
Tissu de soutien
Interstitium pulmonaire
• Réseau de fibres
conjonctives, support des
structures aériennes
pulmonaires
• Non visible en imagerie
quand il est normal
• Altéré, il se distingue des
autres structures
pulmonaires et sera
nettement visible sur les
coupes HRTCT
Sémiologie générale
1. Micronodules, nodules et masses
2. Augmentation de la densité pulmonaire
3. Opacités linéaires et reticulations
4. Kystes et cavités
5. Signes associés
1-Micronodules, nodules et masses
Taille et contours
• Micronodules =
– Opacité ou hyperatténuation à peu près sphérique < 3mm
de diamètre
– Contours : nets ou flous
• Localisation et distribution
• Nodule de 3 à 30 mm de diamètre :
– solide,
– semi solide
– « en verre dépoli »
• Masse > à 30 mm de diamètre
Pneumopathie d’hypersensibilité
M.Des éleveurs d’oiseaux forme Miliaire BK
subaigue
Distribution au niveau pulmonaire
La topographie peut orienter le
diagnostic:
• Verticale: sommets et bases
• Horizontale: au centre ou à la
periphérie
Distribution :physiopathologie
• Alvéoles
– Aux apex: : +grosse
– Aux bases : + petites et +
compliantes
• Vascularisation et drainage
lymphatique: suivent la pression
hydrostatique (bases++)
-Inhalation (sarcoidose, BK,
silicose): Lobe sup
-Déssimination hématogène: lobe
inférieur
Distribution à l’echelle du lobule secondaire
Distribution à l’echelle du lobule secondaire
Microndules centro-lobulaires:
• atteintes des petites voies aeriennes
respiratoires
• Bronchioles remplies.
• Restent distants d’au moins 2mm des
septas interlobulaire et de la plèvre.
«3Aspect en arbre de
bourgeon »
Distribution centro-et périlobulaire
= Perilymphatique
– long de la plèvre,
– des axes bronchovasculaires
– et des septa interlobulaires
• Sarcoidose +++
Distribution aléatoire
• Dissémination
hématogène
• Net, très fin et tos de
la même taille. Ils
ont une distribution
uniforme
2-Augmentation de la densité pulmonaire
• Condensation alvéolaire
• Condensation pulmonaire
• Condensation en verre dépoli
• Calcifications
Condensations alvéolaires
=opacités pulmonaires qui masques
les vaisseaux et les parois bronchiques
+/-bronchogramme aérique .
Traduisenet remplissage alvéoles par œdème, sang,,
Rachercher:
– +/- Multiples
– Caractère systématisé ou non
– Bronchogramme aérique
– Rétraction, signe du halo
– Signe du halo inversé (signe de l’Atoll)
– Caractère « labile »
– Topographie,
– Caractère symétrique ..
Condensations (consolidations pulmonaires)
• Grravito-dépndandance
• Perfusion en mosaique
• Piégeage d’aire en expiration
Gravito-dépndance
• Sujet sain en expiration
• Tassement des alvéoles
Perfusion en mosaique
• Comparer la taille des
bronches artérielles
• Redistribution
vasculaire vers les
territoires sains
Piégeage (trapping) expiratoire
• Calibre des vaissaux artériels
pulmonaires identiques dans les
zones hyperdenses ou
hyperclaires
• Obstruction des bronchioles
respiratoires (trappage aérique
sur les coupes en expiration se
traduisant par l’absence de
densification de parenchyme
hyperclair
– Bronchiolite obltérante
– PHS ++++
– Asthme
Calcifications pulmonaires
Opacités de densité élevée
• Associées à des nodules pulmonaires: silicose,
sarcoidose, tuberculose, amylose
• Disséminéss dans l’ensemble du parenchyme
pulmonaire: Varicelle, histoplasmose,
hyperparathydroides
3-Opacités linéaire et reticulations
Opacités linéaires entrelacéés formant
• Réseau à grands mailles: Epaississement de
l’interstitium peri lobulaire (réticulation
septale)
• Petites mailles: Epaississement de
l’interstitium centro-lobulaire (reticulation
intra lobulaire),
• Constitution de bandes de fibrose ou
d’atelectasie (reticulation non septale)
• Epaissiseemtn péri-bronchovasculaire
Reticulation septale
Les parois des lobules pulmonaires secondaires
deviennent anormalement visible du fait de leur
epaississement et peuvent dessiner une
reticulation septale à larges mailles
centimétriques
Reticulations intra lobulaires
Petites opacités linéaires de qlq mm
entrcroisées en une fine réticulation. Elle
traduisenet la présence de fibrose pulmonaire et
sont souvent associés au rayon de miel (ex : FPI)
Reticulations fines intra lobulaire au cours
d’une PR
Reticulations non septales ou bandes
parenchymeuses
de plus grande taille, traversent le parenchyme
pulmonaire. Elles peuvent correspondre à des
bandes de fibrose ou à des troubles de
ventilation (atélectasie)
Epaississement péribronchovasculaire
Epaississement de l’interstitum
péribronchovasculaire se traduisant par un
épaississement de la paroi des bronches et
par une augmentation de calibre apparent
des bronches de l’artère pulmonaire.
• Régulier,
• nodulaire
• irrégulier
Ex: Lymphangite carcinomateuse, oedème
pulmonaire, sarcoidose
4-kystes et cavités
Cavités =Hyperclartés
• limitées ou non par une paroi
• Elargissement des bronches et bronchioles
• inflation des espaces aériens avec rupture de leur paroi
Rayon de miel:
• Cavités jointives
• pluricouches de petite taille,
• limitées par une paroi d’éapsisseur variable,
• le plus souvent de topographie sous pleruale.
Observé en particulier dans les fibroses à predominance
periphérique et basale (fiborse pulm idopathieque)
Kyste pulmonaire = Formation arrondies
• Bien circonccrite à limites nettes
• Avec une paroi ayant une épaisseur uniforme et
fine
Bornchectasise et brnchiolectasie:
• Dilatation irréversible localisées des bronches
(bronchioles) « par traction » = liée à la
fibrose rétractile avoisinante
5-Signes associés
• Adénopathies médiastinales ou hilaire:
– Sarcoidose, silicose, lymphangites
carcinomatesues
– Moins fq: histocytose X, certaines pneumopathies
d hypersensibilité
• Anomalies pleurales
– Epanchement pleural : LEAD
– Epaississement pleural ou plaques pleurales :
asbestose
• Modification de l architecture plumonaire
– Desorgation de larchitecture pulmonaire: fibrose
evoluee: deplacement et deformation des trajets
scissuraux, modification du trajet des axes
bronchovasculaires, bronchectasies par traction
• Signes en faveur de Kc associé:
– Ne pas systematiquement attribuer l’ensemble des
signes observees a la maladie causale,, 10% des
PID peuvent evoluer vers un carcinome
Mase de fibrose
• Précoce:
– Peut être normle
– Opacités rétirculés et réticulo-
noulaires prédominant aux bases
• Tardif:
– rayon de miel basal
– Diminution du volume des bases
avec ascension des coupoles
– Effacement contours cœur
– Trachéomégalie
TDM et bilan initial
• Rôle pronostic
– Extension fibrose,RM
– Sévérité des
bronchectasies
• Facteurs aggravants:
– Hypertension
pulmonaire
– Hernie hiatale
– Coronopathies
TDM et bilan initial
• Rôle pronostic
– Extension fibrose,RM
– Sévérité des
bronchectasies
• Facteurs aggravants:
– Hypertension pulmonaire
– Hernie hiatale
– Coronopathies
• Technique:
– HR
– IV
Sémiologie spécifique
Sémiologie spécifique
• Réticulations fines
intralobulaires
• Destruction en rayon de
miel
• Branonchectasies de
traction
• Distribuction sous
pleural basale
Evolution
• Croissance lente
• Exacerbations aigues
• Complications :HTAP
Données cliniques
• Maladie multisystémique de cause inconnue
caractérisées par la présence en histologie du
granulome épithéloide gigantocellulaire sans
nécrose caséeuses
– Tropsime lymphatique et pulmonaires
– Phénotypes cliniques variables
• Bénin avec guérison spontanée : 50-80%
• Sévère avec atteinte multiviscérale: 20-50%
Radiographie thoracique
• 2 anomalies radiographiques:
– Adénopathies :hilaires , bilatérales et symétriques ,
volumineuses mais non compressives
– +/- Fibrose pulmonaires
• 4 stades:
Stade I: adénopathie isolées sans signe radiographique d’atteinte
pulmonaire
Stade II: adénopathies associées à une atteinte pulmonaire non
fibreuses
Stade III: Atteinte pulmonaire non fibreuse et sans adénopathie
Stade IV: Signes radiographique de fibrose pulmonaire
Stade 1: Adénopathiles hilaires bilatérales
50%
