cours d'électricité

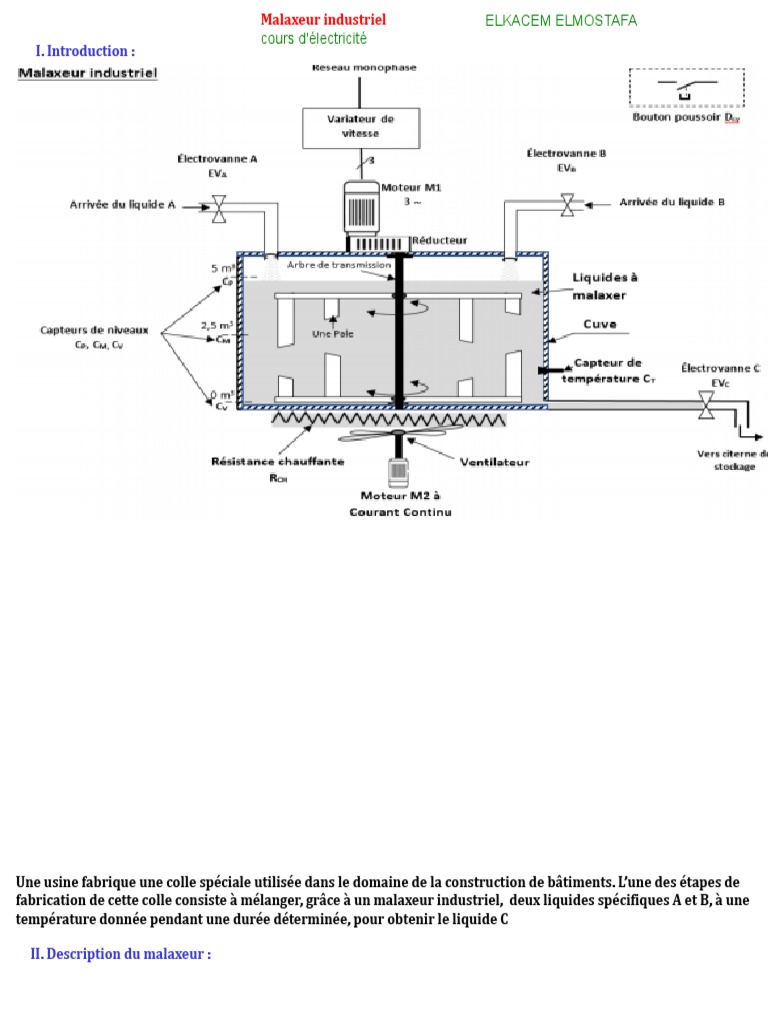

I. Introduction :
Une usine fabrique une colle spéciale utilisée dans le domaine de la construction de bâtiments. L’une des étapes de
fabrication de cette colle consiste à mélanger, grâce à un malaxeur industriel, deux liquides spécifiques A et B, à une
température donnée pendant une durée déterminée, pour obtenir le liquide C
Après la mise sous tension du malaxeur, l’opérateur actionne le bouton poussoir Dcy et le cycle de fabrication
s’eAprès la mise sous tension du malaxeur, l’opérateur actionne le bouton poussoir Dcy et le cycle de fabrication
s’exécute, On note que la commande du dispositif de chauffage est exclue de ce cycle.
Cycle:
Malaxeur à l’arrêt ,et après ordre de marche et cuve vide (0 m3),
on fait couler le liquide A dans la cuve, jusqu'a Cuve à moitié pleine (2,5 m3) ensuite on fait
couler le liquide B dans la cuve jusqu'a Cuve pleine (5 m3)
Démarrer le malaxage (sens avant) pendant une temporisation de 15 min
lorsque la 15 min est écoulée, on arrête le malaxage pendant 2 min
lorsque 2 min est écoulée,Démarrer le malaxage (sens arrière) pendant
15 min,à la fin de cette 15 min ,on arrête le malaxage et on évacue le contenu de la cuve vers
la citerne de stockage, jusqu'a Cuve vide.
Partie 1 : GRAFCET
