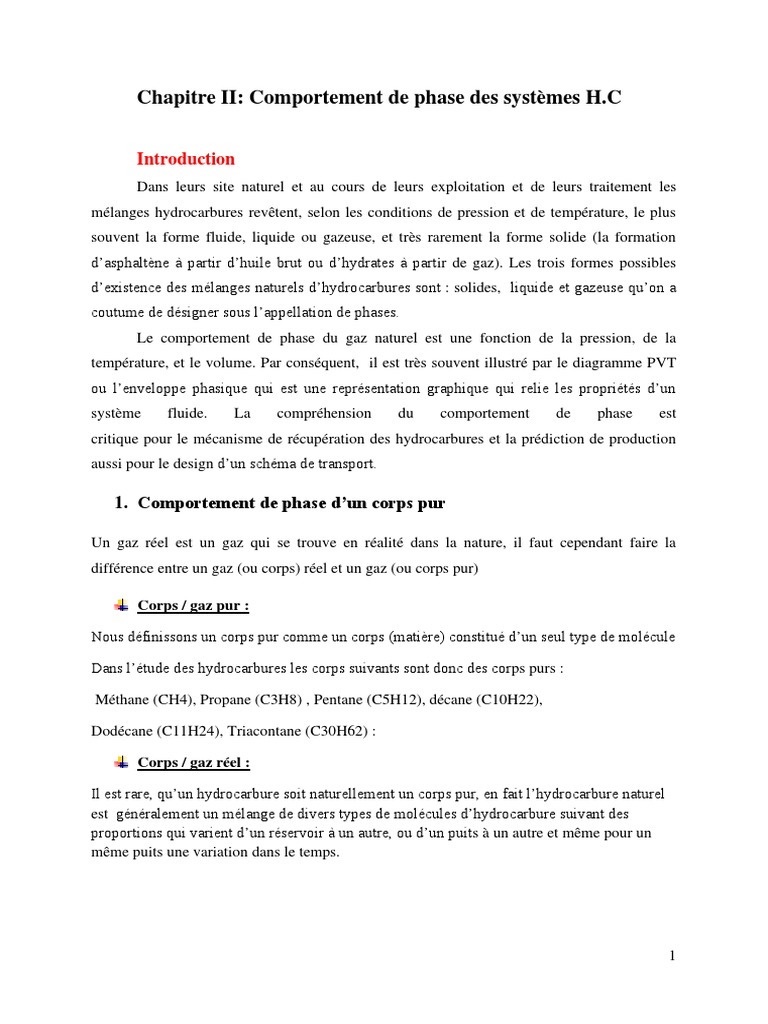

Chapitre II: Comportement de phase des systèmes H.

Introduction
Dans leurs site naturel et au cours de leurs exploitation et de leurs traitement les
mélanges hydrocarbures revêtent, selon les conditions de pression et de température, le plus
souvent la forme fluide, liquide ou gazeuse, et très rarement la forme solide (la formation
d’asphaltène à partir d’huile brut ou d’hydrates à partir de gaz). Les trois formes possibles
d’existence des mélanges naturels d’hydrocarbures sont : solides, liquide et gazeuse qu’on a
coutume de désigner sous l’appellation de phases.
Le comportement de phase du gaz naturel est une fonction de la pression, de la
température, et le volume. Par conséquent, il est très souvent illustré par le diagramme PVT
ou l’enveloppe phasique qui est une représentation graphique qui relie les propriétés d’un
système fluide. La compréhension du comportement de phase est
critique pour le mécanisme de récupération des hydrocarbures et la prédiction de production
aussi pour le design d’un schéma de transport.

1. Comportement de phase d’un corps pur

Un gaz réel est un gaz qui se trouve en réalité dans la nature, il faut cependant faire la
différence entre un gaz (ou corps) réel et un gaz (ou corps pur)

Corps / gaz pur :

Nous définissons un corps pur comme un corps (matière) constitué d’un seul type de molécule

Dans l’étude des hydrocarbures les corps suivants sont donc des corps purs :

Méthane (CH4), Propane (C3H8) , Pentane (C5H12), décane (C10H22),

Dodécane (C11H24), Triacontane (C30H62) :

Corps / gaz réel :

Il est rare, qu’un hydrocarbure soit naturellement un corps pur, en fait l’hydrocarbure naturel
est généralement un mélange de divers types de molécules d’hydrocarbure suivant des
proportions qui varient d’un réservoir à un autre, ou d’un puits à un autre et même pour un
même puits une variation dans le temps.

1
 a. Diagramme de Clapeyron pour un gaz (cas du corps pur)

On prend un échantillon 100% gazeux, on réduit progressivement le volume en agissant sur le

piston à :

En réduisant le volume jusqu'au volume Vg, on observe une montée progressive de pression,
à Vg correspond une pression Ps(T), en ce point B on observe le début de la liquéfaction.

Le point B correspond à un point d’équilibre entre le gaz et une première goutte de liquide :
on dit que le gaz forme à cette température (et cette pression) une vapeur saturante ; le point B
est le point de rosée. Ps(T) est la pression de vapeur saturante du fluide à la température T.

En continuant à réduire le volume, on voit que la pression reste constante c’est la pression de
vapeur saturante jusqu’au volume V1, il existe donc un palier de pression entre les points B
et A c’est le palier de liquéfaction. On voit que la quantité de liquide augmente et que le
volume de gaz diminue. Au point A il ne reste plus que du liquide, qui occupe le volume V1.
Le point A où tout le gaz est liquéfié, le point A est le point de bulle.

A partir de A, une diminution du volume entraîne une rapide augmentation de la pression (le
liquide est moins compressible que le gaz).

On recommence la même expérience avec des températures plus élevées que la

température précédente jusqu’ à l’arrivée à la température critique de ce gaz (voir figue
suivante). A cette température dite critique, le palier de liquéfaction se réduit en un point
d’inflexion c’est le point critique. , l’ensemble des extrémités de ces segments forme une
courbe en cloche (en pointillé) dite courbe de saturation.

2
Au dessus de la température critique, le fluide devient monophasique c’est le fluide
supercritique.

Remarque

En général, en augmentant la pression d’un hydrocarbure gazeux, à certaine

température constante on pourra le liquéfier.
En baissant la pression d’un hydrocarbure liquide, à certaine température constante,
on pourra le vaporiser.

Diagramme De Clapeyron pour un fluide pur

Il est possible de faire le processus expérimental inverse en réduisant les pressions (on
libère progressivement le piston). On part pour une température donnée constante de
l’état liquide. Lorsqu’on atteint en A la pression bulle (pression de vapeur saturante), il
apparaît dans l’enceinte la première bulle de gaz (le liquide se met à bouillir) c’est
pourquoi le point A est dit point de bulle.

Tant que le liquide est en ébullition, l’augmentation de volume ne fait pas varier la
pression, on observe que la quantité de liquide diminue et que celle de gaz augmente.

L’ensemble des points de bulle construit la courbe de Bulle, l’ensemble des points de
rosée construit la courbe de Rosée. L’ensemble des deux courbes constituent la courbe de
saturation.

3
 a. diagramme pression-température pour un corps pur (courbe de tension de
vapeur ou courbe de vaporisation) :

Diagramme pression-température pour un corps pur

Dans la représentation indiquée par la figure précédemment, la pression est donnée en

fonction de la température. Le corps pur choisis est l’éthane, la courbe tracée est celle de sa
tension de vapeur. Tout point tel que BR pris sur cette courbe traduit l’équilibre à une
température donnée entre la phase liquide et la phase vapeur de l’éthane.

Tout point n’appartenant pas à la courbe est représentatif de l’existence d’une phase unique,
liquide pour les points tel que A pris au dessus de la courbe ou vapeur pour les points tels que
D situés en dessous de la courbe.
La courbe de vaporisation se termine au point critique. Pour un corps pur, le point critique
peut être défini comme étant la pression (ou la température) au dessus de laquelle l’existence
de deux phases n’est plus possible. Cette définition n’est valable que pour les corps purs et ne
s’applique plus aux mélanges.

4
 2. Comportement de phase d’un mélange multi-composant :

a. Diagramme pression-volume (P,V) :

La même approche peut être faite pour des mélanges très variés. Dans le cas d’un
hydrocarbure réel (mélange), qui est en fait un mélange de divers HC suivant des
proportions différentes (et même variables dans le temps), l’enveloppe des phases
caractéristique de cet hydrocarbure est déterminées par le calcul à partir d’équation
d’états.

La liquéfaction isotherme d’un corps pur est également isobare .Dans le cas des
mélanges d’H.C, la liquéfaction isotherme s’effectue avec une augmentation de la
pression. A la même température pression de bulle et pression de rosée sont différentes.
Ce résultat s’explique par les changements de composition du liquide et de la vapeur
lorsqu’on traverse la zone diphasique.

Ces calculs mathématiques complexes qui utilisent comme données de base la

composition du mélange (obtenu par analyse d’échantillons) sont recoupées et validées
par des mesures en laboratoire.

5
 b. Diagramme Pression-Température : (courbe saturation) :

Contrairement au cas des corps purs pour lesquels les courbes de bulle et de rosée étaient
confondues en une courbe unique, celle de la tension de vapeur, le tracé de la relation P-T,
d’un mélange a la forme d’une enveloppe qui n’est autre que la courbe de saturation.

Elle délimite à son intérieur la zone de coexistence du liquide et de la vapeur, l’extérieur de la

courbe étant le domaine monophasique. Elle est constituée par deux branches, la courbe de
bulle et la courbe de rosée, qui se raccordent au point critique C.

Le point critique se situe soit à gauche soit à droite du maximum de la courbe de saturation. Il
ne correspond donc plus, comme dans le cas des corps purs, à la pression et à la température
maximale d’existences de deux phases.

En effet, il existe une pression, notée Pcc dans la figure suivante, supérieure à la pression
critique et au-delà de laquelle deux phases ne peuvent coexister : c’est la pression
d’équilibre-2 phases (circondenbar). Il existe aussi une température maximale de
coexistence du liquide et de la vapeur, cette température, supérieure à la température critique
et notée Tcc, est appelée température maximale d’équilibre-2 phases (Circondentherm).

Figure : Diagramme (P, T) pour un mélange d’hydrocarbures

6
 3. Influence de la composition sur l’enveloppe des phases d’un mélange
binaire :

La forme de l’enveloppe de phase, l’extension de la zone diphasique, les coordonnées

critiques et les pressions et températures maximales d’équilibre-2 phases dépendent de la
composition du mélange.

Figure : L’enveloppe de phase du mélange binaire méthane-éthane avec différentes

concentrations

La même expérience peut être faite avec différentes concentration de C1 et C2, on aperçoit
alors : Quelque soit la concentration, l’enveloppe des phases du mélange est toujours entre les
courbe de pression de vapeur de chacun des constituants

Plus un composant est présent en proportion importante, plus l’enveloppe des phases du
mélange sera proche de la courbe de tension de vapeur de ce constituant (exp : si C1 est
présent à 85% l’enveloppe des phases du mélange est plus proche de la courbe tension de
vapeur du CH4 que de celle du C2H6).

7
La grandeur de l'enveloppe de phase élargit sensiblement plus que la composition du mélange
devient également distribuée entre les composants du mélange.

Le point critique varie en fonction de la concentration, en particulier la pression critique est

plus élevée que celles des points critiques des constituants purs.

Figure : Influence de la composition sur l’enveloppe de phase

4. La condensation rétrograde :

Si la condensation rétrograde constitue aussi l’une des particularités des mélanges des
H.C c’est un phénomène que l’on rencontre assez souvent dans l’exploitation des gisements
des H.C. Dans le but de mettre ce phénomène en évidence, on rappellera tout d’abord que,
pour liquéfier une substance pure, on peut opérer soit par accroissement isotherme de la
pression soit par diminution de la température isobare à condition que ces températures et
pressions gardées constantes soient inférieures aux valeurs critiques (voir figure suivante).

On supposera qu’on réalise une détente isotherme sur un mélange dont le diagramme
(P.T) est indiqué sur la figure. Si cette décompression a lieu à une température T comprise
entre la température Tcc et la température critique Tc, on observe qu’une fois le point de rosée
R est atteint, le liquide formé augmente de volume jusqu’au point M, entre R et M on a donc

8
provoqué la formation du liquide par détente, ce qui correspond au résultat inverse de celui
obtenu dans le cas du corps pur. Ce phénomène a reçu le nom de condensation rétrograde.

Si l’on poursuit la détente au-delà de M le comportement redevient normale, c'est-à-dire

le liquide se vaporise.

Figure : La condensation rétrograde

5. Classification des fluides du réservoir :

a. Selon les données de production :

Des règles simples permettent de définir la nature du mélange d’hydrocarbures à partir des
mesures de production effectuées au cours de l’essai initial du puits

La densité (ou la gravité API) permet de dire si on a affaire à une huile ou à un condensat. Si
la densité du liquide est supérieure à 0.8 (degré API est inférieur à 45), le liquide est en
général coloré et correspond à une huile. Si la densité du liquide est inférieure à 0.8 (degré
API est supérieur à 45), le liquide est assez souvent incolore ou peu coloré et provient de la
condensation d’un gaz.

Le rapport gaz-liquide, qui est le volume de gaz mesurés dans les conditions de références,
correspondant à l’unité de volume de liquide produit, permet de différencier huiles des gaz :

Pour des rapports gaz-liquide inférieur à 500m3/m3, les mélanges d’hydrocarbures sont des
huiles.

Pour des rapports supérieurs à 1000m3/m3 les mélanges sont des gaz.

9
Pour des rapports gaz –liquides compris entre 500 et 1000m3/m3 le fluide produit peut être
soit une huile soit un gaz à condensat.

On notera toutefois que les critères indiqués précédemment qui reposent seulement sur des
mesures de production pouvant seulement donner des indications sur la nature du fluide. Il est
en effet nécessaire de confirmer par l’expérience cette première information.

b. Composition chimique de l’effluent :

L’analyse détaillées du pourcentage de C1 à C6+ d’un fluide d’HC permet de le classer fluide
dans une catégorie déterminée ( heavy oil, volatil, dry gas, wet…)

c. Classification des fluides à l’aide du diagramme (P.T) :

Bien qu’elles donnent une indication sur la nature du fluide produit, les règles précédentes
sont insuffisantes car elles ne tiennent pas compte des conditions de pression et de
température du réservoir qui commandent les changements d’états du système.

En d’autres termes c’est la position des points P, T représentatifs des conditions initiales du
réservoir par rapport à la courbe de saturation du mélange qui définira le type du fluide.

Ainsi, on a coutume de répartir les fluides en deux classes :

Si la Tc>TR : c’est un gisement d’huile à gaz dissous

Si la Tc<TR : c’est un gisement à gaz, qui se subdivisent eux-mêmes en 3 catégories :

• Gaz sec
• Gaz humide
• Gaz à condensat

c.1) Le gaz sec : Le gaz sec est composé principalement de méthane et d’éléments non
hydrocarbures tels que N2 et de co2 et très peu d’homologues supérieurs à l’éthane. La figure
montre un diagramme de phase d’un gaz sec. L’absence d’éléments lourds fait que

10
l’enveloppe se trouve essentiellement à gauche de la température de surface. Le fluide restera
gazeux (monophasique) du réservoir jusqu’en la surface.

Figure : Diagramme PT pour un gaz sec

c.2) Le gaz humide :

U n gaz est dit humide s’il est associé à une production de liquide dans les conditions
ambiantes de surface sans donner lieu à condensation rétrograde dans le réservoir. Le
diagramme P, T représentatif d’un gaz humide est tel que l’isotherme du réservoir ne coupe
pas la courbe de saturation ( TR> Tcc) et que le point représentatif des conditions de
production est situé à l’intérieur de la courbe de saturation. Du point de vue de la
composition, un gaz humide contient moins de constituants lourds qu’un système rétrograde.
De ce fait, sa température critique est plus faible est l’aire comprise à l’intérieure de la courbe
est moins développée.

La fraction liquide produite en surface par un gaz humide reste, pour des conditions de
traitement données, constantes au cours du temps.

11
 Figure : diagramme PT pour un gaz humide

c.3) Gaz à condensat

Le condensat du gaz contient une petite fraction de composant lourds. La température du

réservoir se situe entre la température critique et la cricondentherme, ainsi du liquide se
formera du gaz lorsque la pression chute en dessous de la pression de rosée R dans le
réservoir. En surface on notera la présence de liquide et de gaz.

Figure : Diagramme P-T pour un gaz à condensat

12
L’exploitation d’un gisement de gaz à condensat est caractérisée par deux phénomènes :

• Le dépôt dans les pores de la roche du liquide résultant du déclin isotherme de la

pression : c’est le phénomène de condensation rétrograde qui intervient entre les états
représentés par les points R et D (voir la figure) a partir du D le liquide se vaporise
• La production de liquide en surface par suite de la détente avec abaissement de la
température entre le réservoir et les installations de surface.

13
