Modèle : 789C TRUCK 2BW
Configuration: camion hors route 789C 2BW00001-UP (MACHINE)
ALIMENTÉ PAR le moteur 3516

Fonctionnement des systèmes

789C Off-Highway Truck Power Train
Numéro d'imprimé -SENR1522-01 Date de publication -01/02/2000 Date de mise à jour -09/10/2001

i01057884

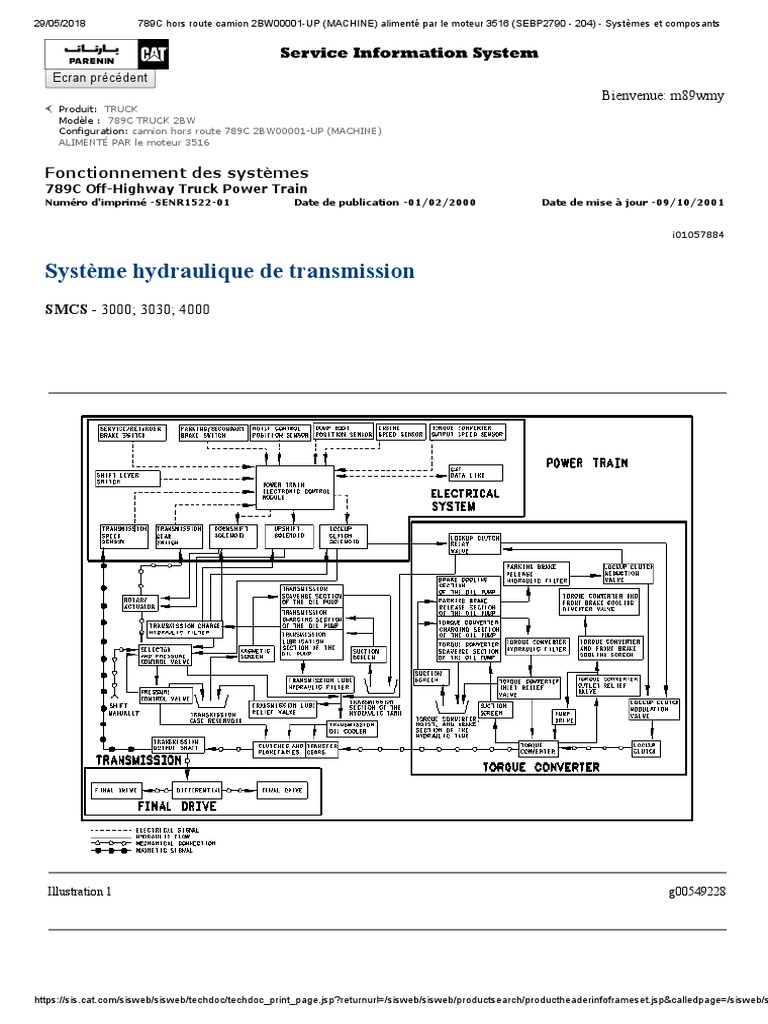

Système hydraulique de transmission

SMCS - 3000; 3030; 4000

Illustration 1 g00549228

https://sis.cat.com/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisweb/productsearch/productheaderinfoframeset.jsp&calledpage=/sisweb/s
29/05/2018 789C hors route camion 2BW00001-UP (MACHINE) alimenté par le moteur 3516 (SEBP2790 - 204) - Systèmes et composants

Illustration 2 g00491496
Schéma pour le système hydraulique de transmission

(1) Écran d'aspiration

(2) section de transmission du réservoir hydraulique

(3) solénoïde d'embrayage de verrouillage

(4) Solénoïde de rétrogradation

(5) solénoïde de décalage

(6) Actionneur rotatif

(7) Section de pompe de récupération de transmission

(8) Section de lubrification de transmission de la pompe à huile

(9) Section de pompe de charge de transmission

(10) passage à la valve de relais dans l'embrayage de verrouillage et la valve de synchronisation

(11) Filtre hydraulique de lubrification de transmission

(12) Filtre hydraulique de charge de transmission

(13) Valve de réduction de priorité

(14) Vanne de neutralisation

(15) Bobine de sélection rotative

(16) Sélecteur et vanne de régulation de pression

(17) Refroidisseur d'huile de transmission

(18) Soupape de décharge d'entrée du refroidisseur d'huile de boîte de vitesses

https://sis.cat.com/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisweb/productsearch/productheaderinfoframeset.jsp&calledpage=/sisweb/s
29/05/2018 789C hors route camion 2BW00001-UP (MACHINE) alimenté par le moteur 3516 (SEBP2790 - 204) - Systèmes et composants

(19) Écran magnétique

(20) Engrenages de transfert et boîtier de transmission

(21) Soupape de sûreté de lubrification de transmission

(22) Soupape de sûreté à deux étages

(23) Piston de sélection pour l'embrayage n ° 2

(24) Piston de charge pour l'embrayage n ° 2

(25) Soupape de réduction de modulation

(26) Soupape de réduction de modulation pour l'embrayage n ° 4

(27) Piston de charge pour l'embrayage n ° 4

(28) Piston sélecteur pour l'embrayage n ° 4

(29) Piston sélecteur pour l'embrayage n ° 1

(30) Piston de charge pour l'embrayage n ° 1

(31) Soupape de réduction de modulation pour l'embrayage n ° 1

(32) Soupape de réduction de modulation pour l'embrayage n ° 5

(33) Piston de charge pour l'embrayage n ° 5

(34) Piston de sélection pour l'embrayage n ° 5

(35) Piston de sélection pour l'embrayage n ° 3

(36) Piston de charge pour l'embrayage n ° 3

(37) Soupape de réduction de modulation pour l'embrayage n ° 3

(38) Soupape de réduction de modulation pour l'embrayage n ° 6

(39) Piston de charge pour l'embrayage n ° 6

(40) Piston de sélection pour l'embrayage n ° 6

(41) Piston sélecteur pour la soupape de surpression à double étage

(42) Piston de chargement pour la soupape de surpression à double étage

(43) Soupape de réduction de modulation pour la soupape de surpression à double étage

(44) Vanne de régulation de pression

(A) Prise de pression pour l'embrayage n ° 2

(B) Prise de pression pour l'embrayage n ° 1

(C) Prise de pression pour l'embrayage n ° 3

(D) Prise de pression de la soupape de décharge à double étage pour la pression du système

(E) Prise de pression pour l'embrayage n ° 4

(F) Prise de pression pour l'embrayage n ° 5

(G) Prise de pression pour l'embrayage n ° 6

(J) Robinet de pression pour la montée de pression

(K) Prise de pression pour la pression de rétrogradage

(L) Prise de pression pour charger la pression de la transmission

https://sis.cat.com/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisweb/productsearch/productheaderinfoframeset.jsp&calledpage=/sisweb/s
29/05/2018 789C hors route camion 2BW00001-UP (MACHINE) alimenté par le moteur 3516 (SEBP2790 - 204) - Systèmes et composants

(M) Prise de pression pour l'huile pilote de la commande hydraulique de transmission

(N) Robinet de pression de lubrification de transmission

Emplacement des composants

Illustration 3 g00370903
Vue de dessus des conduites d'huile pour la transmission

(2) section de transmission du réservoir hydraulique

(7) Section de pompe de récupération de transmission

(8) Section de lubrification de transmission de la pompe à huile

(9) Section de pompe de charge de transmission

(11) Filtre hydraulique de lubrification de transmission

(12) Filtre hydraulique de charge de transmission

(17) Refroidisseur d'huile de transmission

(18) Soupape de décharge d'entrée du refroidisseur d'huile de boîte de vitesses

(45) engrenages de transfert

(46) Transmission planétaire

(47) Commande hydraulique de transmission

(48) Entraînement de pompe

https://sis.cat.com/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisweb/productsearch/productheaderinfoframeset.jsp&calledpage=/sisweb/s
29/05/2018 789C hors route camion 2BW00001-UP (MACHINE) alimenté par le moteur 3516 (SEBP2790 - 204) - Systèmes et composants

Illustration 4 g00505309
Vue latérale des conduites d'huile pour la transmission

(2) section de transmission du réservoir hydraulique

(7) Section de pompe de récupération de transmission

(8) Section de lubrification de transmission de la pompe à huile

(9) Section de pompe de charge de transmission

(11) Filtre hydraulique de lubrification de transmission

(12) Filtre hydraulique de charge de transmission

(19) Écran magnétique de transmission

(45) engrenages de transfert

(46) Transmission planétaire

(47) Commande hydraulique de transmission

(48) Entraînement de pompe

https://sis.cat.com/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisweb/productsearch/productheaderinfoframeset.jsp&calledpage=/sisweb/s
29/05/2018 789C hors route camion 2BW00001-UP (MACHINE) alimenté par le moteur 3516 (SEBP2790 - 204) - Systèmes et composants

Illustration 5 g00398358
Côté de transmission

(J) Robinet de pression pour la montée de pression

(K) Prise de pression pour la pression de rétrogradage

(L) Prise de pression pour la pression de la section de charge de transmission

Illustration 6 g00398360
Commande hydraulique de transmission

(21) Soupape de sûreté de lubrification de transmission

(A) Robinet de pression pour embrayage n ° 2

(B) Robinet de pression pour embrayage n ° 1

(C) Robinet de pression pour embrayage n ° 3

(D) Prise de pression pour la pression du signal de la soupape de décharge à double étage dans le sélecteur de transmission et la
soupape de commande de pression

(E) Robinet de pression pour embrayage n ° 4

(F) Robinet de pression pour embrayage n ° 5

(G) Robinet de pression pour embrayage n ° 6

(H) Cette prise de pression n'est pas utilisée.

(L) Prise de pression pour la pression de la section de charge de transmission

(M) Prise de pression pour l'huile pilote de la commande hydraulique de transmission

https://sis.cat.com/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisweb/productsearch/productheaderinfoframeset.jsp&calledpage=/sisweb/s
29/05/2018 789C hors route camion 2BW00001-UP (MACHINE) alimenté par le moteur 3516 (SEBP2790 - 204) - Systèmes et composants

Illustration 7 g00279602
Boîte de transfert

(N) Prise de pression pour la lubrification de la transmission.
