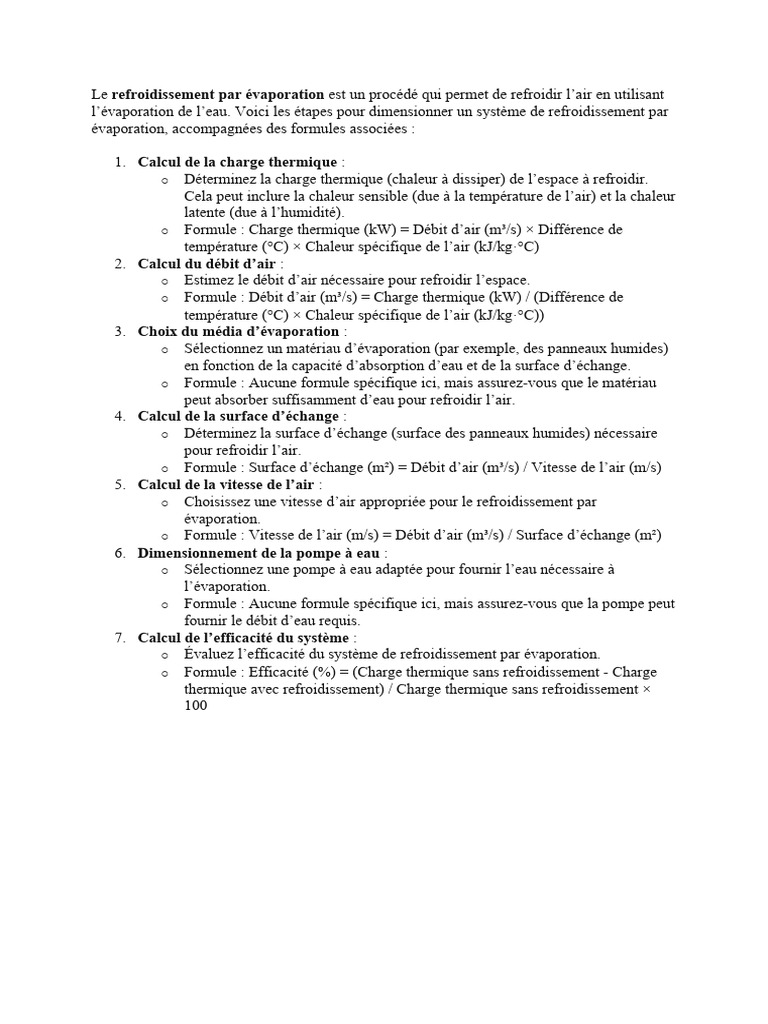

Le refroidissement par évaporation est un procédé qui permet de refroidir l’air en utilisant

l’évaporation de l’eau. Voici les étapes pour dimensionner un système de refroidissement par
évaporation, accompagnées des formules associées :

1. Calcul de la charge thermique :

o Déterminez la charge thermique (chaleur à dissiper) de l’espace à refroidir.
Cela peut inclure la chaleur sensible (due à la température de l’air) et la chaleur
latente (due à l’humidité).
o Formule : Charge thermique (kW) = Débit d’air (m³/s) × Différence de
température (°C) × Chaleur spécifique de l’air (kJ/kg·°C)
2. Calcul du débit d’air :
o Estimez le débit d’air nécessaire pour refroidir l’espace.
o Formule : Débit d’air (m³/s) = Charge thermique (kW) / (Différence de
température (°C) × Chaleur spécifique de l’air (kJ/kg·°C))
3. Choix du média d’évaporation :
o Sélectionnez un matériau d’évaporation (par exemple, des panneaux humides)
en fonction de la capacité d’absorption d’eau et de la surface d’échange.
o Formule : Aucune formule spécifique ici, mais assurez-vous que le matériau
peut absorber suffisamment d’eau pour refroidir l’air.
4. Calcul de la surface d’échange :
o Déterminez la surface d’échange (surface des panneaux humides) nécessaire
pour refroidir l’air.
o Formule : Surface d’échange (m²) = Débit d’air (m³/s) / Vitesse de l’air (m/s)
5. Calcul de la vitesse de l’air :
o Choisissez une vitesse d’air appropriée pour le refroidissement par
évaporation.
o Formule : Vitesse de l’air (m/s) = Débit d’air (m³/s) / Surface d’échange (m²)
6. Dimensionnement de la pompe à eau :
o Sélectionnez une pompe à eau adaptée pour fournir l’eau nécessaire à
l’évaporation.
o Formule : Aucune formule spécifique ici, mais assurez-vous que la pompe peut
fournir le débit d’eau requis.
7. Calcul de l’efficacité du système :
o Évaluez l’efficacité du système de refroidissement par évaporation.
o Formule : Efficacité (%) = (Charge thermique sans refroidissement - Charge
thermique avec refroidissement) / Charge thermique sans refroidissement ×
100
Le dimensionnement d'un système de refroidissement par évaporation implique plusieurs
composants clés, notamment la taille du réservoir d'eau, la surface du tampon poreux, la
capacité du ventilateur et la puissance de la pompe. Voici les étapes et les formules associées :

1. Détermination de la capacité de refroidissement requise :

 Ceci dépend de la taille de la pièce à refroidir et du niveau de refroidissement
souhaité. La formule générale est : Capacité de refroidissement requise (en
BTU/h) = Volume de la pièce (en pieds cubes) × Variation de température
souhaitée (en degrés Fahrenheit) × 0.133.
2. Calcul de la quantité d'eau nécessaire :
 La quantité d'eau nécessaire dépend de la capacité de refroidissement et de la
durée de fonctionnement. La formule est : Quantité d'eau nécessaire (en
gallons) = Capacité de refroidissement requise (en BTU/h) / (8.33 × Variation
de température de l'eau (en degrés Fahrenheit)).
3. Dimensionnement du réservoir d'eau :
 Le réservoir doit être suffisamment grand pour contenir la quantité d'eau
nécessaire. Il peut être calculé en fonction de la quantité d'eau nécessaire et du
facteur de sécurité. Par exemple : Volume du réservoir (en gallons) = Quantité
d'eau nécessaire (en gallons) × (1 + facteur de sécurité).
4. Calcul de la surface du tampon poreux :
 La surface du tampon poreux détermine la capacité d'évaporation et donc la
capacité de refroidissement du système. La formule est : Surface du tampon
poreux (en pieds carrés) = Quantité d'eau évaporée par unité de temps (en
gallons par heure) / (Taux d'évaporation spécifique (en gallons par heure par
pied carré)).
5. Détermination de la capacité du ventilateur :
 La capacité du ventilateur doit être suffisante pour assurer un débit d'air
adéquat à travers le tampon poreux. La formule est : Débit d'air requis (en
pieds cubes par minute) = Volume de la pièce (en pieds cubes) × Nombre de
changements d'air par heure / 60. (Le nombre de changements d'air par heure
dépend du niveau d'isolation et des besoins de ventilation de la pièce.)
6. Dimensionnement de la pompe :
 La pompe doit être capable de fournir un débit d'eau adéquat au tampon
poreux. La formule est : Débit de la pompe (en gallons par heure) = Surface du
tampon poreux (en pieds carrés) × Épaisseur du tampon poreux (en pouces) ×
Facteur de distribution × Vitesse d'écoulement de l'eau (en pouces par heure).

Ces formules fournissent une base pour dimensionner les composants clés d'un système de
refroidissement par évaporation. Cependant, des ajustements et des considérations
supplémentaires peuvent être nécessaires en fonction des spécificités de chaque système et
des conditions environnementales.
Dimensionnement d'un système de refroidissement
par évaporation
Étape 1 : Déterminer la charge thermique

 Calculer la puissance calorifique à dissiper (Q) en tenant compte des sources

de chaleur (apports solaires, équipements électriques, occupants, etc.).
 Utiliser la formule : Q = UA(T1 - T2)
o U : coefficient de transfert thermique global (W/m².K)
o A : surface de l'espace à refroidir (m²)
o T1 : température intérieure souhaitée (°C)
o T2 : température extérieure (°C)

Étape 2 : Choisir le type de système

 Direct: pour les climats secs et chauds

 Indirect: pour les climats humides ou pour des applications spécifiques

Étape 3 : Dimensionner les composants

1. Média humide:

 Surface du média (A) : A = Q / (ρ * hfg * ε * η)

o ρ : masse volumique de l'eau (kg/m³)
o hfg : chaleur latente de vaporisation de l'eau (kJ/kg)
o ε : efficacité du média (environ 0,8)
o η : rendement du système (environ 0,6)

2. Réservoir d'eau:

 Volume du réservoir (V) : V = E * t

o E : taux d'évaporation (m³/h)
o t : durée de fonctionnement (h)

3. Ventilateur:

 Débit d'air (Qv) : Qv = A * V

o V : vitesse de l'air à travers le média (m/s)

4. Pompe:

 Puissance de la pompe (P) : P = Qv * ρ * Δh / ηp

o Δh : perte de charge dans le circuit (m)
o ηp : rendement de la pompe
Étape 4 : Choisir les accessoires

 Système de filtration pour l'eau

 Système de contrôle et de régulation
 Gaines de distribution d'air

Formules utiles:

 Coefficient de transfert thermique global (U) : U = 1 / (1/h1 + d/λ + 1/h2)

o h1 : coefficient de convection interne (W/m².K)
o d : épaisseur du média (m)
o λ : conductivité thermique du média (W/m.K)
o h2 : coefficient de convection externe (W/m².K)
 Taux d'évaporation (E) : E = ρ * Qv / (hfg * ε * η)

Remarques:

 Le dimensionnement d'un système de refroidissement par évaporation est

complexe et nécessite de prendre en compte de nombreux facteurs.
 Il est important de faire appel à un professionnel pour un dimensionnement
précis et une installation optimale.

Impact du bilan thermique sur les caractéristiques d'un système de refroidissement par
évaporation

Le bilan thermique joue un rôle crucial dans la conception et le fonctionnement d'un système
de refroidissement par évaporation. Il permet de déterminer les caractéristiques principales du
système, telles que la capacité de refroidissement, la taille des composants et la consommation
d'énergie.

1. Capacité de refroidissement:

 La capacité de refroidissement d'un système par évaporation est directement liée à la

quantité de chaleur que l'eau peut absorber en s'évaporant.
 Plus le bilan thermique est élevé, plus la capacité de refroidissement doit être
importante.
 Cela implique une augmentation de la surface du média humide, du débit d'air et de la
puissance de la pompe.

2. Taille des composants:

 La taille des composants du système, tels que le média humide, le réservoir d'eau et le
ventilateur, dépend de la capacité de refroidissement requise.
 Un bilan thermique plus élevé nécessite des composants plus grands.
3. Consommation d'énergie:

 La consommation d'énergie d'un système par évaporation est liée au fonctionnement

du ventilateur et de la pompe.
 Plus le bilan thermique est élevé, plus la consommation d'énergie sera importante.

4. Facteurs influençant le bilan thermique:

 Sources de chaleur: apports solaires, équipements électriques, occupants, etc.

 Isolation du bâtiment: une meilleure isolation permet de réduire le bilan thermique.
 Température et humidité extérieure: le système est plus efficace dans les climats
secs et chauds.

5. Conséquences d'un bilan thermique mal évalué:

 Capacité de refroidissement insuffisante: le système ne sera pas en mesure de

maintenir la température souhaitée.
 Surdimensionnement du système: investissement initial plus important et
consommation d'énergie excessive.

Conclusion:

Le bilan thermique est un élément crucial pour le dimensionnement et l'optimisation d'un

système de refroidissement par évaporation. Une évaluation précise permet de garantir une
performance optimale et une consommation d'énergie minimale.

La climatisation par évaporation est un procédé qui utilise l’évaporation de l’eau pour
refroidir l’air. Ce système est particulièrement adapté aux climats secs et chauds, car il
consomme peu d’énergie et humidifie l’air.

Pour dimensionner un système de climatisation par évaporation, il faut suivre les étapes
suivantes :

1. Déterminer le débit d’air nécessaire pour refroidir l’espace à climatiser. Le débit d’air
se mesure en mètres cubes par heure (m3/h) et dépend du volume de l’espace, du
nombre de personnes, des sources de chaleur et du niveau de confort souhaité. Une
règle générale est de prévoir un débit d’air égal à 30 fois le volume de l’espace par
heure.
2. Choisir le type de refroidisseur par évaporation selon le mode de fonctionnement et le
rendement. Il existe deux types principaux de refroidisseurs par évaporation : les
refroidisseurs directs et les refroidisseurs indirects. Les refroidisseurs directs font
passer l’air extérieur à travers un tampon humide, ce qui abaisse sa température et
augmente son humidité. Les refroidisseurs indirects utilisent un échangeur de chaleur
pour refroidir l’air sans le humidifier. Les refroidisseurs directs sont plus simples et
moins coûteux, mais ils ont un rendement plus faible et peuvent rendre l’air trop
 humide. Les refroidisseurs indirects ont un rendement plus élevé et maintiennent un
taux d’humidité plus bas, mais ils sont plus complexes et plus chers.
3. Calculer la puissance frigorifique du refroidisseur par évaporation. La puissance
frigorifique se mesure en watts (W) et correspond à la quantité de chaleur que le
refroidisseur peut extraire de l’air. La puissance frigorifique dépend du débit d’air, de
la température et de l’humidité de l’air extérieur et de l’air intérieur. Pour un
refroidisseur direct, la puissance frigorifique se calcule par la formule suivante :

P=Q×ρ×cp×(Te−Ts)

Où :

 P est la puissance frigorifique en W

 Q est le débit d’air en m3/h
 ρ est la masse volumique de l’air en kg/m3
 cp est la capacité thermique massique de l’air en J/kg.K
 Te est la température de l’air extérieur en °C
 Ts est la température de l’air intérieur en °C

Pour un refroidisseur indirect, la puissance frigorifique se calcule par la formule suivante :

P=Q×ρ×cp×(Te−Ts)×η

Où :

 η est le coefficient d’efficacité de l’échangeur de chaleur, compris entre 0 et 1

4. Sélectionner le modèle de refroidisseur par évaporation qui correspond à la puissance

frigorifique calculée. Il faut également vérifier que le refroidisseur dispose d’un
réservoir d’eau suffisant, d’un système de contrôle et de régulation, et d’un système de
distribution de l’air adapté à l’espace à climatiser.
5. Installer le refroidisseur par évaporation selon les recommandations du fabricant. Il
faut veiller à respecter les normes de sécurité, à assurer une bonne ventilation de
l’espace, à raccorder le refroidisseur à une source d’eau et d’électricité, et à effectuer
les réglages nécessaires.
Voici les étapes principales pour dimensionner un système de climatisation
par évaporation :

1. Déterminer les charges thermiques du bâtiment à climatiser :

 Charges de conduction à travers les parois (Qc)

 Charges dues à la ventilation (Qv)

 Charges internes dues aux occupants, équipements, éclairage (Qi)

La charge totale Q = Qc + Qv + Qi (en kW)

2. Calculer le débit d'air nécessaire :

 Déterminer l'écart de température souhaité entre l'entrée et la sortie

de l'évaporateur (ΔT en °C)

 Le débit d'air V = Q / (ρ x Cp x ΔT) (en m3/s) avec ρ = masse

volumique de l'air (kg/m3) Cp = chaleur massique de l'air (kJ/kg.K)

3. Calculer la surface d'échange nécessaire de l'évaporateur :

 A partir du coefficient d'échange convectif h (W/m2.K)

 La surface S = Q / h (en m2)

4. Déterminer le débit d'eau nécessaire à l'évaporation :

 En fonction de l'enthalpie de vaporisation r (kJ/kg)

 Le débit massique m = Q / r (kg/s)

5. Dimensionner les équipements (ventilateurs, pompes, tours de

refroidissement) et le réseau de distribution en fonction des débits
calculés.

6. Vérifier que la puissance frigorifique produite permet de compenser

la charge thermique avec une marge de sécurité.
Les étapes sont liées entre elles : la charge thermique détermine le débit
d'air puis la surface d'échange et le débit d'eau. Les débits permettent de
dimensionner les équipements.
