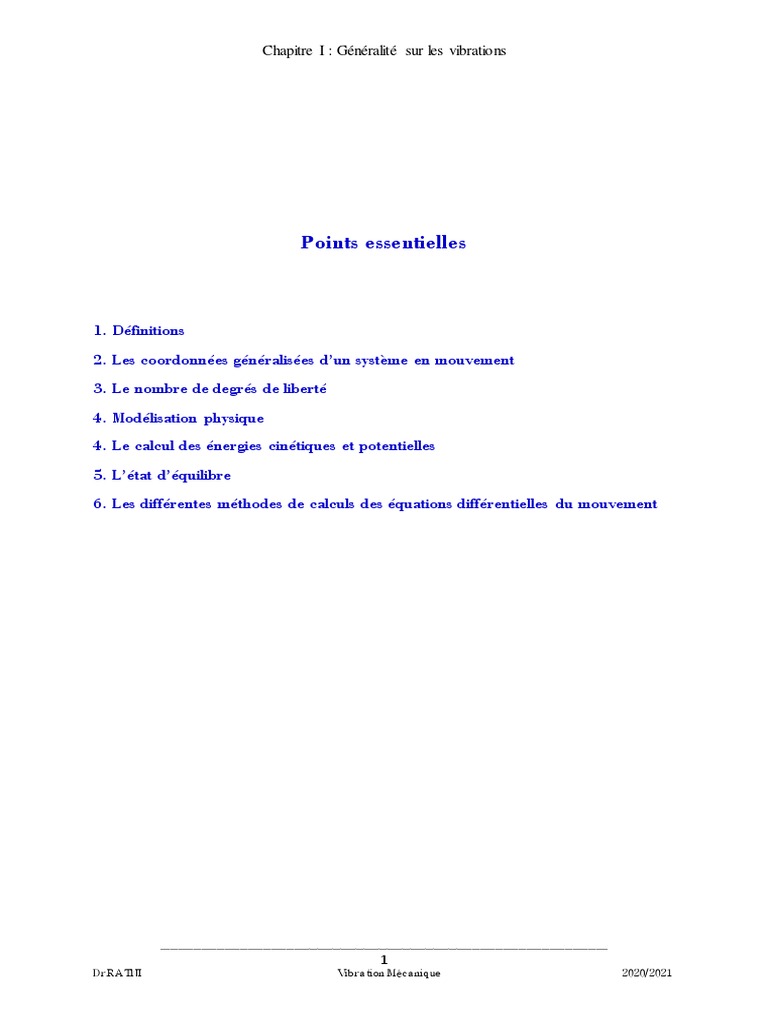

Points essentielles
1. Définitions
4. Modélisation physique
4. Le calcul des énergies cinétiques et potentielles
5. L’état d’équilibre
6. Les différentes méthodes de calculs des équations différentielles du mouvement
1
Dr.RATNI Vibration Mécanique 2020/2021
Chapitre I : Généralité sur les vibrations
1. Définitions
vibration
Mouvement périodique
C'est un mouvement qui se répète à intervalles de temps réguliers, cet intervalle est appelé
période (T) qui s'exprime en seconde (s). Pour les mouvements rapides, on utilise la
fréquence : f exprimée en Hertz (HZ)
Mouvement vibratoire
Un mouvement vibratoire est un mouvement périodique se produisant de part est d'autre
d'une position d'équilibre. On peut aussi définir un mouvement vibratoire par sa
fréquence f. La fréquence indique le nombre d'oscillations complètes (dans le sens aller-
retour) se produisant par seconde. On peut établir la relation entre la fréquence et la
1
période : 𝑇 = 𝑓
Exemples :
K 𝜃
M 𝑚
x(t)
2
Dr.RATNI Vibration Mécanique 2020/2021
Chapitre I : Généralité sur les vibrations
200
X: 51 X: 251
Y: 100 T : periode Y: 100
100
a
Ac Acc
Aeff
Amplitude
𝝎
0
-100
-200
0 50 100 150 200 250 300 350 400
Nombre d'échantillons
3
Dr.RATNI Vibration Mécanique 2020/2021
Chapitre I : Généralité sur les vibrations
4. Modélisation physique :
On associe à tous les systèmes physiques un système "masse-ressort" qui constitue un
excellent modèle représentatif pour étudier les oscillations comme suit, figure 1 :
En équilibre En mouvement
F(t)
Ep=0
𝑲𝟏 𝑲𝟐 ⟺ 𝑲𝒆𝒒 = 𝑲𝟏 + 𝑲𝟐
𝒙(𝒕) 𝒙(𝒕)
4
Dr.RATNI Vibration Mécanique 2020/2021
Chapitre I : Généralité sur les vibrations
𝑲𝟏 𝑲𝟐
𝒙(𝒕)
⟺
𝒙(𝒕)
Dans le cas général, l'énergie cinétique que possède un objet est déterminée par
l'équation suivante:
1
𝐸𝐶 = × 𝑚 × 𝜗 2
2
Ou:
𝐸𝑐 ∶ représente l′ énergie cinétique (J)
| 𝑚 ∶ représente la masse de l′objet (kg)
𝜗 ∶ représente la vitesse de l′objet (m/s)
5
Dr.RATNI Vibration Mécanique 2020/2021
Chapitre I : Généralité sur les vibrations
Ainsi, si on double la masse d'un objet, son énergie cinétique doublera également.
Toutefois, si on double la vitesse, son énergie cinétique sera quatre fois plus
grande.
Lien entre le travail et l'énergie cinétique
Comme il a été mentionné dans l'exemple précédent, un travail doit être effectué
pour observer un changement d'énergie cinétique. Dans un milieu sans frottement,
toute l'énergie produite par un travail peut être convertie en énergie cinétique.
𝑊 = ∆ 𝐸𝑐
Ou :
𝑊 ∶ représente le travail (J)
|
∆ 𝐸𝑐 ∶ représente la variation d′énergie cinétique (J)
De cette formule, on déduit que plus la masse de l’objet n’est élevée, plus l'énergie potentielle
gravitationnelle ne sera élevée. Il en est de même avec la hauteur: plus l'objet est élevé par rapport
au sol (ou au point de référence), plus l'objet aura de l'énergie potentielle gravitationnelle.
6
Dr.RATNI Vibration Mécanique 2020/2021
Chapitre I : Généralité sur les vibrations
Remarque
Une énergie potentielle positive représente un gain d’énergie potentielle, soit un gain en
hauteur d'un objet. Toutefois, si l'énergie potentielle est négative, il y aura une perte d’énergie
potentielle qui se traduira par une diminution de la hauteur d'un objet.
Certains éditeurs utilisent la variable △y pour représenter la variation de hauteur. Cette
variable est la même que la variable △h utilisée dans la formule écrite ci-dessus. Toutefois,
l'utilisation de △h est privilégiée, car elle représente plus facilement un mouvement vertical
d'un objet, soit un mouvement suivant l'axe des ordonnées.
Énergie potentielle élastique
L’énergie potentielle élastique se définit comme étant l’énergie emmagasinée dans des
objets élastiques (ressorts, élastiques) lorsque ces derniers sont comprimés ou étirés par
rapport à leur position naturelle.
Pour déformer un objet élastique, on doit exercer une force sur cet objet sur une distance
égale à la compression ou l'étirement exercé sur le ressort ou l'élastique. C’est sous forme
d’énergie potentielle élastique que cette énergie sera emmagasinée et qu'elle pourra par la
suite être libérée lorsque l’objet élastique sera relâché.
Formule
L'énergie potentielle élastique peut être calculée avec l'équation suivante:
1
𝐸𝑝𝑒 = × 𝑘 × (∆𝑥 )2
2
Où
𝐸𝑝𝑒 ∶ représente l′ énergie potentielle élastique (J)
| 𝑘 ∶ représente la constante de rappel du ressort (𝑁⁄𝑚)
∆𝑥 ∶ représente le déplacement du ressort par rapport à sa position naturelle (m)
De cette formule, on déduit que plus la compression (ou l'étirement) du ressort est élevée,
plus le ressort (ou l'élastique) possèdera de l'énergie potentielle. De plus, si la constante
de rappel du ressort est élevée, l'énergie potentielle gravitationnelle sera également plus
élevée.
Remarque :
Certains éditeurs utilisent la variable △l pour représenter le déplacement du ressort.
Cette variable est la même que la variable △x utilisée dans la formule écrite ci-dessus.
Toute déformation du ressort à partir du repos entraîne une augmentation de l’énergie
potentielle élastique. La quantité d'énergie obtenue dans la formule sera donc positive.
Un relâchement représenterait donc un signe négatif.
7
Dr.RATNI Vibration Mécanique 2020/2021
Chapitre I : Généralité sur les vibrations
distance. Il existe donc une relation entre le travail effectué sur un objet et la quantité
d'énergie potentielle que possède un objet.
𝑊 = ∆ 𝐸𝑝𝑝
𝑊 = ∆ 𝐸𝑝𝑒
Ou :
𝑊 ∶ représente le travail (J)
|∆ 𝐸𝑝𝑝 ∶ représente la variation d′énergie potentielle gravitationnelle (J)
∆ 𝐸𝑝𝑒 ∶ représente la variation d′ énergie potentielle élastique (J)
6. L’état d’équilibre
L’énergie potentielle se définit comme étant de l’énergie emmagasinée qu'un objet possède
en raison de sa position ou de sa forme.
Il est impossible d’en observer les effets tant et aussi longtemps que cette énergie
ne sera pas libérée et transformée en une forme d’énergie quelconque.
Formule
L’énergie potentielle d’un système mécanique s’écrit à partir de développement
limité de Taylor sous la forme :
8
Dr.RATNI Vibration Mécanique 2020/2021
Chapitre I : Généralité sur les vibrations
1 𝜕2 𝐸𝑝
𝐸𝑝 ≅ 2
| 𝑞2
2 𝜕𝑞 𝑞=0
𝜕2 𝐸𝑝
: est appelée la constante de rappel.
𝜕𝑞 2
La valeur 𝑞 = 0 correspond à la position d’équilibre du système caractérisée par :
𝜕𝐸𝑝
| =0
𝜕𝑞𝑖 𝑞 =0
Il existe deux types d’équilibre:
a. Equilibre stable
𝑬𝒑
Point d’équilibre stable
𝟐
𝝏 𝑬𝒑
| >𝟎
𝝏𝒒𝟐 𝒒=𝟎
𝑬𝒑 (𝒒𝟎 )
𝒒
𝒒𝟎
Figure 1.4: Equilibre stable
b. Equilibre instable
𝑬𝒑
𝑬𝒑 (𝒒𝟎 )
𝝏𝟐 𝑬 𝒑
| <𝟎
𝝏𝒒𝟐 Point d’équilibre instable
𝒒=𝟎
𝒒𝟎
Figure 1.5: Equilibre stable
9
Dr.RATNI Vibration Mécanique 2020/2021
Chapitre I : Généralité sur les vibrations
𝑑 𝜕𝐿 𝜕𝐿
( )− =0 𝑖 = 1, 𝑛
𝑑𝑡 𝜕𝑞̇ 𝑖 𝜕𝑞𝑖
L’équation du mouvement pour un système dissipatif (non conservatif) peut
être déterminée comme suit :
Système en translation :
𝑑 𝜕𝐿 𝜕𝐿
( )− = ∑ 𝐹⃗𝑒𝑥𝑡 𝑖 = 1, 𝑛
𝑑𝑡 𝜕𝑞̇ 𝑖 𝜕𝑞𝑖
Où 𝑭⃗⃗𝒆𝒔𝒕 sont les forces extérieures appliquées au système
Système en rotation:
10
Dr.RATNI Vibration Mécanique 2020/2021
Chapitre I : Généralité sur les vibrations
𝑑 𝜕𝐿 𝜕𝐿
( )− = ∑𝑀 ⃗⃗⃗𝑒𝑥𝑡 𝑖 = 1, 𝑛
𝑑𝑡 𝜕𝑞̇ 𝑖 𝜕𝑞𝑖
⃗⃗𝒆𝒔𝒕 sont les moments extérieurs appliqués au système
Où 𝑭
11
Dr.RATNI Vibration Mécanique 2020/2021
Exercice N1 :
Un objet de 160 grammes se fixe à une extrémité d'un ressort et le changement de longueur
du ressort est de 4 cm.
Quelle est la variation de longueur de trois ressorts connectés en série et en parallèle,
comme illustré dans la figure ci-dessous?
K1
K2 K3
Solution
Donnée :
13
Dr.RATNI Vibration Mécanique 2020/2021
Exercice N2 : (Energie mécanique)
Un cycliste ayant une masse de 63 kg descend une colline de 8 m de hauteur après avoir
pris une pause. Il arrive au pied de cette colline avec une vitesse de 12 m/s. Quelle quantité
d'énergie a été perdue en raison du frottement ?
Solution
Dans une situation comme celle décrite ci-dessus, la conservation de l'énergie est toujours
vraie: toutefois, la différence entre l'énergie initiale et l'énergie finale aura été transformée
en une autre sorte d'énergie que celles présentes dans la formule de l'énergie mécanique.
Tout d'abord, en calculant l'énergie initiale, le cycliste possède de l'énergie potentielle,
car il est situé au haut de la colline. Il ne possède pas d'énergie cinétique, puisqu'il vient
de prendre sa pause.
𝐸𝑚𝑖 = 𝐸𝐶𝑖 + 𝐸𝑝𝑖 ⟹ 𝐸𝑚𝑖 = 𝑚 × 𝑔 × ℎ + 0 = 63 × 10 × 8 = 5040 J
L'énergie mécanique initiale et l'énergie mécanique finale ne sont pas égales. Ceci signifie
que la différence d'énergie a été perdue par le frottement.
𝐸𝑚 = 𝐸𝑚𝑖 − 𝐸𝑚𝑓 = 5040 − 4536 = 504 J
14
Dr.RATNI Vibration Mécanique 2020/2021
Exercice N3 : (Energie mécanique)
Quelle vitesse minimale un saumon doit-il avoir pour remonter une chute de 2,2 m ?
Solution
La loi de la conservation de l'énergie permet de déduire que l'énergie mécanique au départ
sera la même que celle à la fin du mouvement du saumon.
𝐸𝑚𝑖 = 𝐸𝑚𝑓
15
Dr.RATNI Vibration Mécanique 2020/2021
Exercice N4 : (Energie cinétique)
Un conducteur d'une voiture de 2 000 kg accélère pour passer de 20 m/s à 30 m/s. Quelle
quantité d’énergie cinétique la voiture a-t-elle besoin ?
Solution
Dans ce problème, il n'est pas possible de seulement prendre la variation de vitesse de 10
m/s, puisque l’énergie n’est pas proportionnelle à la vitesse, mais au carré de la vitesse. Il
faut calculer l’énergie à chacune des deux vitesses pour ensuite en faire la différence.
Premièrement, il faut déterminer l'énergie cinétique initiale:
1 1
𝐸𝐶𝑖 = × 𝑚 × 𝜗 2 = × 200 × 202 = 400 000 J
2 2
Ensuite, il faut déterminer l'énergie cinétique finale.
1 1
𝐸𝐶𝑓 = × 𝑚 × 𝜗 2 = × 200 × 302 = 900 000 J
2 2
En déterminant la différence entre l'énergie cinétique finale et l'énergie cinétique initiale,
il est possible de déterminer l'énergie que la voiture doit fournir pour produire le
changement de vitesse.
∆𝐸𝑚 = 𝐸𝑚𝑓 − 𝐸𝑚𝑖 ⟹ ∆𝐸𝑚 = 900 000 − 400 000 = 500 000 J
La voiture doit donc effectuer un travail de 500 000 J pour qu’elle passe de 20 m/s à 30
m/s.
Exercice N5 : (Energie potentielle de pesanteur)
On laisse tomber une balle de 50 g du toit d'une maison. La hauteur de départ de la balle
est 3,5 m. Quelle est la variation d’énergie potentielle de cette balle ?
16
Dr.RATNI Vibration Mécanique 2020/2021
Solution
Donnée :
Solution
Voici les informations connues dans ce problème.
17
Dr.RATNI Vibration Mécanique 2020/2021
Exercice N6 : (Principe de la conservation d’énergie totale)
Une roue de masse m et d’inertie Ig, rattachée à un ressort de raideur k, tourne autour
Solution
1. L’équation du mouvement
Etotale = Ecin + Epot = C
1
Epot = kx 2
2
2 .
1 1 1 . 1
Ecin = E translation
+E = mv2 I 2 = m x I 2
rotation
2 2 2 2
La roue est assimilée à un disque dont l’inertie I vaut 0.5 mr².
.2
1 .2 1 1 2 x 3 .2
Soit Ecin = m x mr 2 m x
2 22 r 4
2
1 2 3 .
D’où Etotale = kx m x
2 4
Le système étant conservatif, il vient :
2
d d 1 2 3 . 3 .. .
(Etotale) = 0 ⟹ ( kx m x ) (kx m x) x 0
dt dt 2 4 2
. 3 ..
Il s’ensuit x et m x kx 0
2
2. Pulsation propre
..
L’équation régissant le mouvement de la roue suivant x s’écrit x 0 2 x 0
2k
Donc la pulsation propre est : 0
3m
18
Dr.RATNI Vibration Mécanique 2020/2021
Exercice N7 : (La loi dynamique de New ton)
Système masse – ressort vertical
La position d’équilibre, à t = 0, est fixée après avoir relié la masse m au ressort de
raideur k.
1. Déterminer la force de rappel Fo du ressort équilibrant cette masse au repos.
2. Déterminer l’équation différentielle régissant le mouvement de cette masse m en
utilisant la méthode de Newton.
M x(t)
Solution
1. Force de rappel
La force de rappel F0 maintient en équilibre la masse m au repos, soit
F0, rappel mg 0 F0, rappel mg k ( x0 xlibre )
2. Equation différentielle
Pendant le mouvement oscillatoire la relation donnant la force de rappel s’écrit
Frappel k ( x x0 xlibre )
..
De la loi de Newton nous tirons Frappel mg m x
.. .. ..
Soit m x k ( x0 xlibre ) kx mg 0 m x mg kx mg 0 D’où m x kx 0
19
Dr.RATNI Vibration Mécanique 2020/2021
Solution
1. l’énergies cinétique et potentille
1
énergies cinétique ∶ 𝑇 = 𝑚2 𝑥̇ 22
2
1 1 1 1 1
énergies potentille ∶ 𝑈 = 𝑈𝑘 + 𝑈 𝑘2 = 2 𝑘 (𝑥 22 − 0) 2 + 2 𝑘2 (𝑥 22 − 0) 2 = 2 𝑘𝑥 22 + 2 𝑘2 𝑥 22 = 2 (𝑘 + 𝑘2 ) 𝑥 22
{
1 1
𝐿 = 𝑇 − 𝑈 D’où : 𝐿 = 𝑚2 𝑥̇ 22 − (𝑘 + 𝑘2 ) 𝑥 22
2 2
2. l’équation du mouvement
𝑑 𝜕𝐿 𝜕𝐿 ( 𝑘+𝑘2 )
( )− = 0 = 𝑚1 𝑥̈ 2 + (𝑘 + 𝑘1 )𝑥 2 = 0 → 𝑥̈ 2 + 𝑥2 = 0
𝑑𝑡 𝜕𝑥̇ 1 𝜕𝑥1 𝑚2
20
Dr.RATNI Vibration Mécanique 2020/2021
