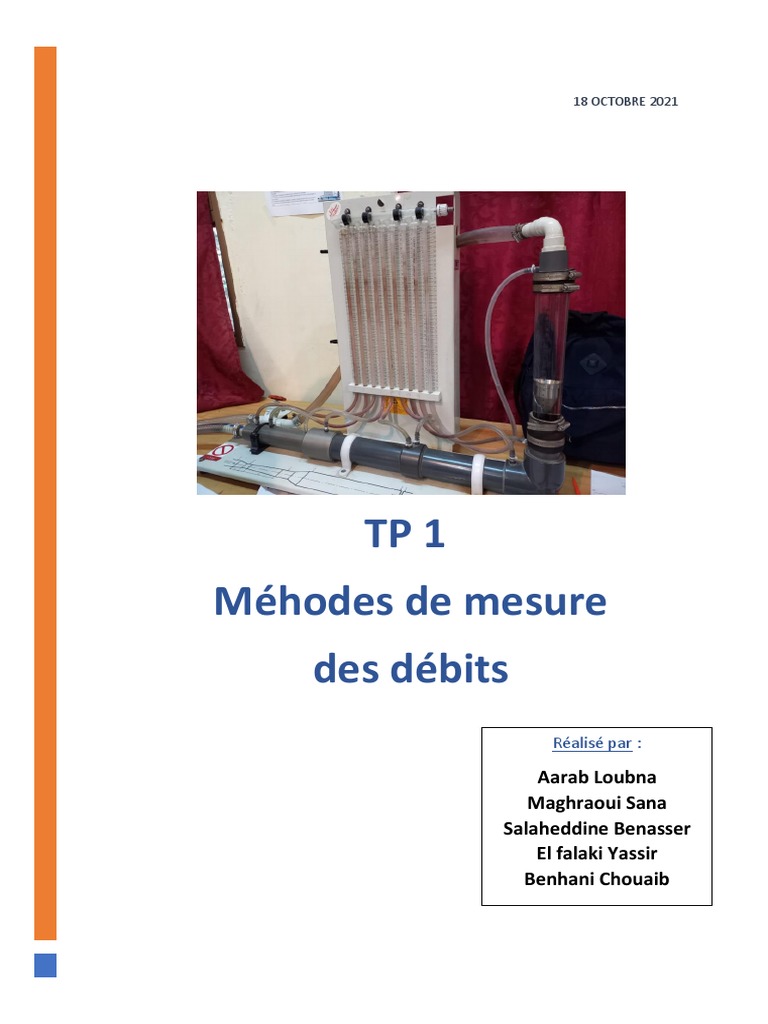

18 OCTOBRE 2021

TP 1
Méhodes de mesure
des débits
Réalisé par :

Aarab Loubna
Maghraoui Sana
Salaheddine Benasser
El falaki Yassir
Benhani Chouaib
Introduction :
Plus de 40 % des mesures faites sur les liquides, les gaz et les vapeurs dans l’industrie, le sont à partir
de débitmètres à organe déprimogène : le diaphragme, le tube de Venturi et la tuyère. Un débitmètre
à diaphragme est un appareil qui convient particulièrement à la mesure du débit d'un liquide ne
contenant pas d'impuretés solides car celles-ci peuvent s'accumuler à la base du diaphragme. Le
diaphragme est un disque percé en son centre, réalisé dans le matériau compatible avec le liquide
utilisé. Le diaphragme concentrique comprime l'écoulement du fluide, ce qui engendre une pression
différentielle de part et d'autre de celui-ci. Il en résulte une haute pression en amont et une basse
pression en aval. C'est le dispositif le plus simple, le moins encombrant et le moins coûteux. Un
débitmètre à tube de venturi est un appareil utilisé pour la mesure du débit d'un liquide propre, d'un
gaz ou vapeur. C'est un appareil qui utilise le principe de la mesure de la perte de charge pour avoir la
valeur du débit. Le tube de venturi est constitué d'un tronc de cône convergent, d'un col cylindrique et
d'un tronc de cône divergent. Le dispositif offre une bonne précision, mais reste coûteux et
encombrant. Comme avec le débitmètre à diaphragme, les mesures de pression différentielle sont
converties en débit volumique

But de manipulation
Déterminer le débit c’est mesurer le volume ou la quantité de matière qui traverse une surface donnée
par unité de temps. C’est une notion très importante dans toute installation hydraulique. Lors de cette
expérience nous allons mesurer le débit via trois méthodes :

 La méthode du diaphragme
 La méthode du venturi
 Le chronométrage direct pour un volume déterminé

Description de l’appareil utilisé

L’appareil d’étude des méthodes de mesure de débit est représenté sur les figures (1) et (2). L’eau
pénètre dans l’appareil par un débitmètre à Venturi en plexiglas, équipé de prises de pression
piézométrique A, B, C correspondant respectivement à son entrée, au col et à sa sortie. L’eau passe
ensuite dans un divergent, muni de deux prises de pression piézométrique C et D. Puis traverse un
diaphragme en laiton monté entre deux brides en plexiglas, percées de deux prises de pression E et F.
Ce diaphragme est construit d’après les normes standard ( 7 ). En sortant du diaphragme l’eau passe à
travers un coude muni de deux prises de pression en G et H. Puis pénètre dans le rotamètre, qui est
constitué d’un tube en verre gradué, calibré de faible conicité, et d’un flotteur en métal. L’écoulement
de l’eau maintient le flotteur dans le tube à une certaine hauteur correspondant au débit d’eau qui le
traverse. En sortant de l’appareil l’eau passe à travers la vanne de réglage de débit puis se déverse
dans le réservoir de mesure du banc hydraulique. . Le multimanomètre de l’appareil doit être mis sous
pression pour permettre la mesure de débit et les pertes de charges totales correspondantes

1
Figure 1

Figure 2

2
PARTIE THEORIQUE :

TUBE DE VENTURI :

Un tube de Venturi est une conduite dont la section est variable. Dans une première partie les
sections vont en décroissant (zone convergente), dans la deuxième partie les sections vont en
augmentant (zone divergente). Un tube de Venturi est donc un «convergent-divergent».

Equation de Bernoulli :
𝛒 𝛒
𝑷𝑨 + 𝛒 𝐠 𝒁𝑨 + 𝐕𝐀𝟐= 𝑷𝑩 + 𝛒 𝐠 𝒁𝑩 + 𝐕𝐁𝟐
𝟐 𝟐

ρ
Avec : 𝑍𝐴 =𝑍𝐵 𝑃𝐵 − 𝑃𝐴 = (VB2 − VA2 )
2

La conservation de débit massique :

𝑄𝑉 =𝑉𝐵 𝑆𝐵 =𝑉𝐴 𝑆𝐴

𝑉𝐵 𝑆𝐵
𝑉𝐴 = 𝑆𝐴

2 𝑆2
(𝑃𝐴 − 𝑃𝐵 ) = 𝑉𝐵2 − 𝐵2 𝑉𝐵2
ρ 𝑆𝐴

2 𝑆2
(𝑃𝐴 − 𝑃𝐵 ) = 𝑉𝐵2 (1 − 𝐵2 )
ρ 𝑆𝐴

2
(𝑃 −𝑃𝐵)
ρ 𝐴
𝑉𝐵 = √ 𝑆 2
1−(𝑆𝐵 )
𝐴

3
Diaphragme :
C’est un disc mince placé dans une conduite crayons une brutale diminution de la section, la
diminution de la section provoque une augmentation de la vitesse.

L’eau passe dans un divergent, muni de deux prises de pression piézométrique C et D. Puis
traverse un diaphragme en laiton monté entre deux brides en plexiglas, percées de deux
prises de pression E et F. Ce diaphragme est construit d’après les normes standard.
Démonstraction de la relation du diaphrame.

Ets₁=Ets₂
ρ ρ
L’equation de Bernouli : 𝑃𝐸 + ρ g 𝑍𝐸 + VE2= 𝑃𝐹 + ρ g 𝑍𝐹 + k VF2
2 2

La conservation de débit massique :

𝑉𝐸 𝑆𝐸
𝑄𝑉 =𝑉𝐸 𝑆𝐸 =𝑉𝐹 𝑆𝐹 alors 𝑉𝐹 = 𝑆𝐹

2
(𝑃 _𝑃 )
𝜌 𝐴 𝐵
Donc 𝑉𝐹 ² = 𝑘² 𝑆
1_( 2 )²
𝑆1

d’ou

2
𝜌 (𝑃𝐴 _𝑃𝐵 )
𝑉𝐹 = 𝐾√
𝑆
1_(𝑆2 )²
1

Rotamètre :
Le rotamètre est un débitmètre simple et robuste pour les gaz et les liquides. Il
est constitué d’un tube en verre transparent, dont l’intérieur est conique (ou, en
tout cas de section variable … ), la section la plus étroite étant dirigée vers le bas.
A l’intérieur de ce tube est placé un ludion (flotteur), de masse volumique ρ plus
élevée que celle du fluide ρ . La forme de ce flotteur, et sa masse volumique ρ
sont choisies en fonction du fluide et du débit maximal à manipuler.

Pour utiliser l’équation d’Euler on aura besoin de la pression et la vitesse du

fluide.

4
Partie experimentale
On varie le débit et on note les valeurs indiquées par les manomètres autours de la venturi et du
diaphragme :

Essai A B C D E F G H I
1 410 340 348 349 340 341 340 0 0
(Volume=4L)
2 410 307 324 323 327 300 305 306 12
(V=7L)
3 410 300 344 345 358 308 290 290 14
(V=10L)
4 405 292 360 364 394 314 378 375 10
(V=13L)
5 400 100 244 220 230 40 70 65 0
(V=16L)
6 400 100 270 286 300 10 56 50 0
(V=19L)

En se basant sur ces données, on a calculé le débit réel et le débit théorique pour chaque dispositif :
𝑉
Le débit réel : 𝑄𝑟 =
𝑇

2𝑔 ∆𝑯𝑣
Le débit de venturi : 𝑄𝑣 = . 𝑠𝐵
√ 𝑆 2
1−(𝑆𝐵)
𝐴

2𝑔 ∆𝑯𝑑
Le débit de diaphragme : 𝑄𝑑 = . 𝑠𝐹
√ 𝑆 2
1−(𝑆𝐹 )
𝐸

5
 ∆𝐇𝒗 ∆𝐇𝒅
𝑸𝑽 𝑸𝒅 𝑸𝒓
mm mm

2,09*10^-4
39 1 1.91*10 ^-4 3.026*10^-4

60 27 2.386*10^-4 1.572*10^-4 1.067*10^-3

77 50 2.696*10^-4 2.139*10^-3 1,44*10^-3

93 80 2.963*10^-4 2.706*10^-3 1.841*10^-3

207 190 4.421*10^-4 4.171*10^-3 2.828*10^-3

235 290 4.710*10^-4 5.153*10^-3 3.504*10^-3

On a représenté les résultats trouvés sur la graphe suivante :

Débit mesuré en fonction du débit réel

6.00E-03

5.00E-03

4.00E-03

3.00E-03

2.00E-03

1.00E-03

0.00E+00
2.38E-05 6.42E-05 1.54E-04 2.71E-04 4.10E-04 5.76E-04

Calcul de K
Le K égale le rapport du débit calculé sur le débit réel
𝑄𝑟
𝐾=
𝑄𝑑

Tous calculs fait nous donne K= 0.68072.

6
Evaluation des pertes de charges pour :
∎Venturi :
1
Δ𝐻𝑣 = (𝑃𝐴 − 𝑃𝐶 )
𝜌.𝑔

Essaie Δ𝑯𝒗 (mm)

1 (volume =4L) 1
2 (V=7L) -16
3(V=10L) -45
4(V=13L) -72
5(V=16L) -120
6(V=19L) -186

∎Diaphragme
1
Δ𝐻𝑑 = (𝑃𝐸 − 𝑃𝐹 )
𝜌.𝑔

Essaie Δ𝑯𝒗 (mm)

1 (volume =4L) 9
2 (V=7L) 21
3(V=10L) 68
4(V=13L) 29
5(V=16L) 230
6(V=19L) 250

∎Rotamére
1 𝑄𝑟
Δ𝐻𝑑 = ( )
2.𝑔 2𝜋.𝑆.𝑟𝑓

Essaie Δ𝑯𝒗 (mm)

2 (V=7L) 1.53
3(V=10L) 1 .48*10^-7
4(V=13L) 2.69*10^-14
5(V=16L) 6 .96*10^-21

7
∎Divergent
1
ΔH= (𝑃𝐵 − 𝑃𝑐 )
𝜌.𝑔

Essaie Δ𝑯𝒗 (m)

1 (volume =4L) -8
2 (V=7L) -1
3(V=10L) -1
4(V=13L) -4
5(V=16L) -6
6(V=19L) -16

∎Coude
1
Δ𝐻𝑐 = (𝑃𝐺 − 𝑃𝐻 )
𝜌.𝑔

Essaie Δ𝑯𝒄 (mm)

1 (volume =4L) 340
2 (V=7L) 294
3(V=10L) 276
4(V=13L) 365
5(V=16L) 65
6(V=19L) 50

8
Conclusion
On a mesuré adopter dans ce TP 3 méthodes de mesure de débit différentes. La méthode du
diaphragme s’est révélée très imprécise face à celle du venturi dont les résultats étaient très proches
des valeurs réelles chronométrées. Quant au rotamètre il nous donne directement la valeur du débit
connaissant la hauteur du flotteur. Pour résumé la débimétrie n’exige pas une haute précision à
l’échelle microscopique et les 3 méthodes peuvent satisfaire largement les besoins de l’utilisateur, et
déterminer le débit avec une marge d’erreur acceptable.
